Handlaufhalter - mit stabiler Ronde ø86x6 mm - V2A

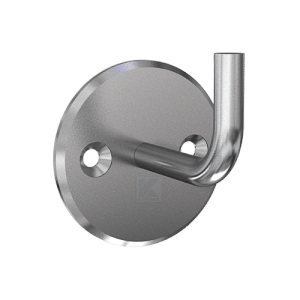

Handlaufhalter für Handlauf aus Edelstahl, Handlaufträger gebogen zum Anschweißen des Handlaufes, Ronde 86 mm gedreht mit Fase

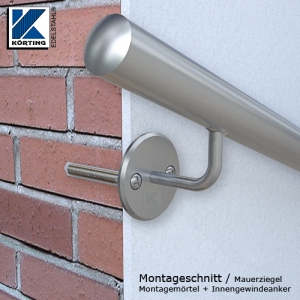

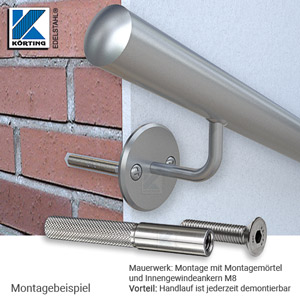

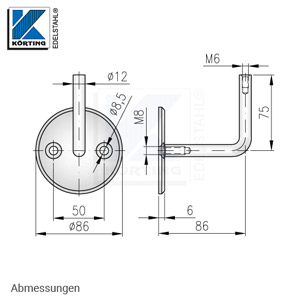

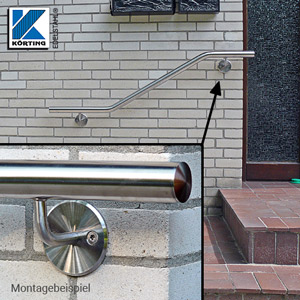

Handlaufhalter für Handlauf aus Edelstahl, Handlaufträger gebogen zum Anschweißen des Handlaufes, Ronde 86 mm gedreht mit FaseHandlaufhalter gebogen, zum Anschschweißen, Ronde mit Fase und überdrehter Oberfläche am gebogenen Handlaufträger verschraubt - Montagemöglichkeit an MauerwerkHandlaufhalter Edelstahl, die Ronde 86 mm wird mit dem gebogenem Rundstahl verschraubtHandlaufhalter für Handlauf aus Edelstahl, Handlaufträger gebogen zum Anschweißen des Handlaufes, Ronde gedreht mit Fase - AbmessungenHandlaufhalter gebogen, zum Anschschweißen, Ronde mit Fase und überdrehter Oberfläche am gebogenen Handlaufträger verschraubt - Montagebeispiel
Artikel-Nr: 642-401-14
Einzelpreis
17,73 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Staffelpreise
Staffelpreise
ab 5 Stück17,34 EUR/Stück
ab 10 Stück16,97 EUR/Stück
ab 25 Stück15,82 EUR/Stück
ab 50 Stück15,34 EUR/Stück
ab 100 Stück14,92 EUR/Stück
inkl. MwSt., zzgl. Versandkosten
Größere Mengen bitte anfragen.
Stück
Gesamt: 17,73 EUR inkl. MwSt., zzgl. Versand
zzgl. 5,95 € Mindermengenzuschlag
bis zu einem Warenwert von 59,50 €
Einzelpreis: 17,73 EUR/Stück ab 1 Stück inkl. MwSt.
Lieferbar ab:

Do., den 26.05.2022

Versandart

Paketdienst ( 3,80 € - Laufzeit 1-2 Tage)

Beschreibungstext
Handlaufhalter gebogen, mit IG M6, verschraubte Ronde ø86 mm mit Fase - V2A
Artikel-Nummer:
642-401-14
Werkstoff-Nr.:

1.4301

Werkstoff-Bez.:
X5CrNi18-10 (V2A - Korrosionswiderstandsklasse II)
Oberfläche:

Edelstahlronde fein gedreht mit umlaufender 45° Fase
Handlaufträger Korn 600 geschliffen

Ausführung:
rückseitig verschraubte Ronde
Maße:

Edelstahlronde ø86x6 mm
Handlaufträger ø12 mm, Schenkel 80x75 mm, 90° gebogen
mit Innengewinde M8 und M6
Wandabstand 86 mm bis Mitte Handlauf

Bohrungen - Ronde:

2 Senkbohrungen ø8,5 mm von vorn, Lochabstand 50 mm
1 Senkbohrung M8 mm, rückseitig

Anwendung:

Edelstahlhandläufe in allen Durchmessern

Montageart:

zum Verschweißen am Handlauf und zum Verschrauben an der Wand

optional ist eine Anschraubplatte nach Wahl im IG M6 montierbar

Empfehlungen:

Anzugsdrehmoment 15-18 Nm für Senkschraube M8,
mit flüssiger Schraubensicherung gegen Lockern sichern

Hersteller:

Körting EDELSTAHL®

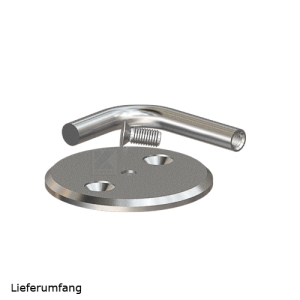

Lieferumfang:

1 Edelstahlronde ø86x6 mm
1 Handlaufträger ø12 mm gebogen
1 Senkschraube M8x20 mm (DIN 7991/A2)

Einsatzort:

Wohnbereich innen / ländlicher Außenbereich bei geringer Schadstoffbelastung
jedoch nicht im Küsten- und Schwimmbadbereich

Empfehlungen zum Halterabstand

Empfohlene Halterabstände


In der nachfolgenden Übersicht haben wir unter Berücksichtigung des Bauuntergrundes die maximal möglichen Halterabstände ermittelt.



Handlaufhalter aus Edelstahl ohne Rosette Beton Vollziegel Kalksand - Vollstein Hochlochziegel Kalksandlochstein Porenbeton Massivholz Buche
Art.-Nr. 642-401 Beton
ab C20/25
Vollziegel
ab Mz12
Kalksand-
vollstein
ab KS12
Hochloch-
ziegel
ab HLZ12
Kalksand-
lochstein
ab KSL12
Porenbeton
Druckfest. >=6N/mm²
Massivholz
Buche
Injetionsmörtel FIS-V mit Innengewindeanker und Senkschraube inkl. Siebhülse 1400 mm 910 mm 430 mm 600 mm*3 520 mm*3 - -
Hochleistungsanker FIS II-I mit Senkschraube 1400 mm*1 - - - - - -
Duopower mit Holzsenkschraube 1400 mm*1 1310 mm 1400 mm*1 360 mm*2 1400 mm 990 mm -
Holzsenkschraube - - - - - - 1200 mm




*1 Die, insbesondere bei dem Untergrund "Beton", möglichen Halterabstände werden in unseren Berechnungen dahingehend begrenzt, dass eine Durchbiegung der Edelstahlrohre bei einer Verkehrslast von 0,5 kN/m auf max. 5 mm möglich ist.

*2 Diese Werte dienen nur zur Information. Auf Grund des Bauuntergrundes sind nur sehr geringe Abstände der Handlaufhalter möglich.

*3 Bei der Montage ist zusätzlich eine Ankerhülse FIS16x85K zu verwenden.

Technische Änderungen und Irrtümer vorbehalten. Stand 04/2022
