Drahtseil und Edelstahlseil Zubehör


Für ein Drahtseil gibt es unzählige Einsatzbereiche. Hier bieten wir Ihnen Edelstahlseile und Zubehör an, welche insbesondere für Geländer aus Edelstahl geeignet sind.
Diese Fragen könnten auch Sie in interessieren - klicken Sie einfach rein!

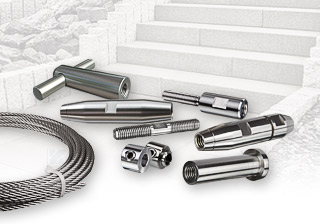

Welches Drahtseilzubehör bieten wir an?

Edelstahl Drahtseil 6 mm - V4A
Edelstahlseil 6 mm als Meterware
Art-Nr.: 590-002-30
ab 3,37 EUR/lfdm*
sofort lieferbar
Seilklemme zur Selbstmontage von Seil 6 mm - M8-Rechts - V4A
Seilklemme mit Rechtsgewinde aus Edelstahl zur Selbstmontage auf Seil 6 mm - Produktansicht
Art-Nr.: 590-024-30
ab 14,89 EUR/Stück*
sofort lieferbar
Seilklemme zur Selbstmontage von Seil 6 mm - M8-Links - V4A
Seilklemme mit Linksgewinde aus Edelstahl zur Selbstmontage auf Seil 6 mm - Produktansicht
Art-Nr.: 590-025-30
ab 16,71 EUR/Stück*
geringe Menge verfügbar
Seilstopper mit Schlitz 6,3 mm für Seil 4 - 6 mm - V4A
Seilstopper mit Schlitz für Edelstahl - Seil - Produktansicht
Art-Nr.: 590-080-34
ab 2,57 EUR/Stück*
sofort lieferbar
Seilstopper mit Loch Ø6,5 für Seil 4 - 6 mm - V4A
Seilstopper mit Loch zum Auffädeln - Produktansicht
Art-Nr.: 590-081-34
ab 2,66 EUR/Stück*
sofort lieferbar
Seilstopper für Edelstahlseil 6 und 8 mm ohne Bund - V4A
Seilstopper ohne Bund aus Edelstahl - Produktansicht
Art-Nr.: 590-082-34
ab 4,82 EUR/Stück*
geringe Menge verfügbar
Seilstopper für Edelstahlseil 6 und 8 mm mit Bund - V4A
Seilstopper mit Bund aus Edelstahl zur Lastabtragung an Zwischenpfosten - Produktansicht
Art-Nr.: 590-083-34
ab 4,80 EUR/Stück*
geringe Menge verfügbar
Seilspanner für Drahtseil mit Innengewinde M8 R/L - V4A
Seilspanner Edelstahl mit Innengewinde M8 links und rechts
Art-Nr.: 590-093-30
ab 5,63 EUR/Stück*
geringe Menge verfügbar
Seilspanner mit Innen- und Außengewinde M8 R/L - V4A
Seilspanner aus Edelstahl mit Aussengewinde M8 rechts und Innengewinde M8 links - Produktansicht
Art-Nr.: 590-094-34
ab 9,50 EUR/Stück*
sofort lieferbar
Seilspanner für Drahtseil mit Außengewinde M8 R/L - V4A
Seilspanner aus Edelstahl mit AußengewindeM8 rechts und Außengewinde M8 links - Produktansicht
Art-Nr.: 590-095-30
ab 6,77 EUR/Stück*
geringe Menge verfügbar
Radienscheibe für Geländerpfosten 42,4 mm - V4A
Radienscheibe D18 aus Edelstahl mit einer Fräsung für Rohr 42,4 mm und einer Durchgangsbohrung 12 mm - Produktansicht
Art-Nr.: 590-117-34
ab 6,23 EUR/Stück*
sofort lieferbar
Hülsenmutter Ø18 - M8x30 mm, 45 mm lang - V4A
Hülsenmutter D18 aus Edelstahl mit einem Innengewinde M8x30 rechts -Produktansicht
Art-Nr.: 590-212-34
ab 8,89 EUR/Stück*
sofort lieferbar
Hülsenmutter Ø18 - M8x30 mm, 70 mm lang - V4A
Hülsenmutter D18 aus Edelstahl mit einem Innengewinde M8x30 rechts -Produktansicht
Art-Nr.: 590-213-34
ab 9,37 EUR/Stück*
sofort lieferbar
Gewindeanker Ø14 x 50 mm - Gew.M8x30 mm mit Querbolzen - V4A
Gewindeanker M8x30 mm mit Querbolzen für Montage in Holzbalken
Art-Nr.: 590-998-30
ab 9,49 EUR/Stück*
sofort lieferbar
Edelstahl Ronde ø40x3 mm mit Loch ø8,5 mm - V2A
Edelstahlronde als Auflagevergrößerung für Handlaufhalter oder die Montage mit Distanzstücken bei Pfostenbefestigungen
Art-Nr.: 712-104-11
ab 3,20 EUR/Stück*
Montageart:
zum Zwischenlegen / Auffädeln
sofort lieferbar
Edelstahl Ronde ø50x4 mm mit Loch ø12 mm - V4A
Edelstahlronde als Auflagevergrößerung für die Montage von Pfosten aus Edelstahl mit Distanzstücken bei Pfostenbefestigungen
Art-Nr.: 712-307-31
ab 6,29 EUR/Stück*
Montageart:
zum Zwischenlegen / Auffädeln
sofort lieferbar
Edelstahl Vorhangring ø27x1,5 mm - 4 mm breit - V2A
Edelstahl Ring - flach, ohne Einlage
Art-Nr.: 590-199-14
ab 0,77 EUR/Stück*
sofort lieferbar
Alle Preise inkl. MwSt., zzgl. Versandkosten.
Ab-Preise, welche mit * gekennzeichnet sind, basieren auf der günstigsten Staffel der jeweils günstigsten Variante.

Wie kann ein Drahtseil aus Edelstahl befestigt werden?

Um ein Drahtseil zu spannen gibt es so viele Möglichkeiten, als dass wir es hier kurz darstellen können. Deshalb finden Sie bei uns einen Drahtseil Konfigurator, der Ihnen für 4 verschiedene Untergründe jeweils bis zu 5 Möglichkeiten zur Auswahl vorschlägt. Dabei kann das linke und das rechte Seilende an verschiedenen Untergründen gefestigt werden.


Drahtseile als Geländerfüllung

In den meisten Fällen werden Drahtseile als Füllung in einem Edelstahlgeländer verbaut. An dieser Stelle sei darauf verwiesen: Drahtseile sind nicht für eine Absturzsicherung geeignet! Werden dennoch Seile bzw. bei einem Terrassengeländer verwendet, sollte besonders auf die Abstände der Seile untereinander und auf die Pfostenabstände bzw. die Querschnitte der Geländerpfosten geachtet werden.

Kundenbild: Edelstahlgeländer mit Seilfüllung
Kundenbild: Edelstahlgeländer mit Seilfüllung
Die Seil - Abstände sollten nicht größer als 100 mm sein! Die Edelstahlseile sind neu und dehnen sich erst mit der Zeit, so dass sich die Abstände unter Last vergrößern können. Weiter unten erfahren Sie mehr darüber wie Sie die Dehnung des Drahtseiles begrenzen können.
Die Befestigung der Seilenden erfolgt in der Regel an Edelstahlrohren. Da die Wandstärken der Edelstahlrohre zu gering für Gewindebohrungen mit einer ausreichenden Gewindetiefe sind, sollten Sie die Gewindebohrungen im Fließformverfahren einbringen. Mehr Informationen finden Sie hier:

Fließformgewinde - Informationen zum Einsatz im Geländerbau bei Körting EDELSTAHL


Edelstahlseile zur Absperrung

Da Drahtseile auch in anderen Bereichen zum Einsatz kommen, ergeben sich hinsichtlich der Befestigung auch andere Anforderungen.

Kundenbild: Edelstahlseile an Holzbalkenkonstruktion
Kundenbild: Edelstahlseile an Holzbalkenkonstruktion
So können Holzbalken die Grundlage zur Befestigung der Edelstahlseile sein. Hier kommen unsere Inngengewindeanker für Holz (Ar.-Nr. 590-998-30) zum Einsatz. Der Vorteil dieser Verankerung besteht in der lösbaren und bündigen Verschraubung, da dieser ein Innengewinde M8 (rechts) besitzt. Diese Variante vom Typ H-01 ist in unserem Konfigurator wählbar.

Alternativ ist auch die Verschraubung an einer Stockschraube denkbar. In diesem Fall wird ein Seilspanner mit Innengewinde M8 Rechts und Innengewinde M8 Links (Ar.-Nr. 590-093-30) benötigt. Siehe dazu auch unsere Beschreibung zur Befestigungsvariante Typ H-04.


Spannseile aus Edelstahl

Soll ein Seil zwischen zwei festen Punkten gespannt werden, wie zum Beispiel zwischen zwei Granitsäulen oder zwischen zwei Wänden, müssen die Anschlussgewinde in Form von Innengewindeankern mit einem rechten Innengewinde M8 (Art.-Nr.: 623-902-30) im Untergrund verklebt werden. In einer Wand aus Beton wird dieser mit Injektionsmörtel (Art.-Nr.: 10-312-00) verklebt. Besteht die Wand aus Lochsteinen ist zusätzlich eine Ankerhülse FIS H 16x85 K (Art.-Nr.: 041902) zu verwenden.

Kundenbild: Edelstahl Spannseil für Sonnenschutz an der Hauswand befestigt
Kundenbild: Spannseil für Sonnenschutz an der Hauswand befestigt
Für solche Verankerung braucht das Seilende ein verpresstes Gewindeterminal mit Rechtsgewinde M8x30 mm.
Um das Seil zu spannen, wird auf einer Seite ein Seilspanner benötigt. Auch hierfür gibt es, verschidene Möglichkeiten. Unser Konfigurator bietet ihnen dazu verschiedene Lösungen an. Die Kombinationen der Ausführungen auf der linken und auf der rechten Seite werden nur so zugelassen, wie sie auch realisierbar sind. Nicht mögliche Kombinationen werden dann ausgegraut dargestellt.
Noch eine Anmerkung:
Von einer Verankerung an einer Stockschraube in der Kombination mit einem Kunststoffdübel raten wir ab! Die Zugkräfte (auch das Gewicht des Seiles) sind zu groß und die Befestigung würde sich spätestens bei einer Belastung lockern.

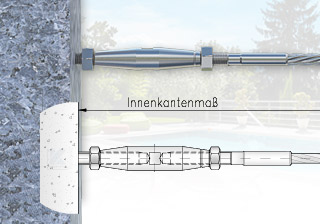

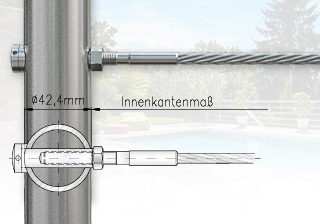

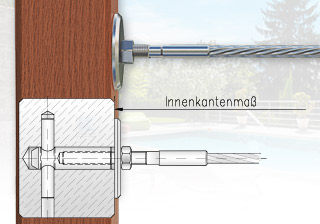

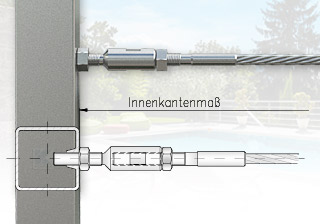

Edelstahlseil Befestigung - Überblick der Auswahlmöglichkeiten im Seil-Konfigurator

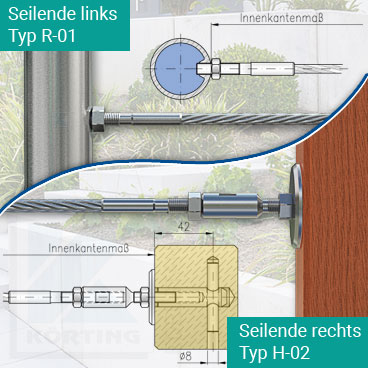

Drahtseil Befestigungen - Auswahlmöglichkeiten im Seilkonfigurator
Beispiel: Auswahlmöglichkeiten im Seilkonfigurator
Eine gut durchdachte Bestellung für konfektionierte Drahtseile aus Edelstahl muss nicht schwer sein.
Nutzen Sie einfach unseren Seilkonfigurator für ihre Seilbestellung!
Kombination der Befestigung wählen & Innenkantenmaß eingeben - fertig!

Der Konfigurator berücksichtigt bei der Berechnung der Seillänge nicht nur das lichte Maß, sondern auch die Ausgangs-Einschraubtiefe und die maximal erreichbaren Wege für die Spannmöglichkeiten.
Dabei wird mehr Wert auf das Spannen als auf das Lockern gelegt. Alle zum konfigurierten Seil gehöhrenden Zubehörteile sind im Lieferumfang enthalten. Im letzten Schritt sind alle Einzelheiten aufgeführt. Werden mehrere gleiche Seile benötigt, zum Beispiel für eine Geländerfüllung, benötigt, gelten schon ab 4 Stück die günstigen Staffelpreise.

Hier geht es zum Überblick über die Edelstahlseil - Befestigung an verschiedenen Bauuntergründen, die im Seil-Konfigurator zur Verfügung stehen.


Wie können Sie ein Drahtseil kaufen?

Wir bieten Ihnen 3 Möglichkeiten ein Drahtseil zu kaufen:

1. Drahtseil Konfektionierung nach Auswahl der Seilbefestigung

Drahtseil Konfektionslänge berechnen lassen - Eingabe des Innenkantenmaßes
Innenkantenmaß zur Seillängenermittlung
Sie sind sich unsicher und wissen nicht wie lang das Drahtseil sein muss?
Dann ist diese Art der Seilkonfiguration, die komfortabelste Möglichkeit ein Drahtseil zu konfektionieren!
Es ist ganz einfach, probieren Sie es jetzt aus!
Sie wählen im Konfigurator einfach für die linke und die rechte Seite die gewünschte Drahtseil Befestigungsart aus und geben nur das Maß von Innenkante zu Innenkante der Befestigungspunkte ein - fertig. Wir berechnen für Sie die Konfektionslänge und das benötigte Drahtseilzubehör gehört dazu.


Wie im vorherigen Abschnitt beschrieben, sind zahlreiche Anschlusspunkte möglich. Ausschlaggebend für die Berechnung der Konfektionslänge des Drahtseiles sind immer die im Infofeld bei der jeweiligen Auswahl genannten Montagevoraussetzungen und das abgefragte Innenkantenmaß.

Haben Sie Fragen oder Anregungen zur Drahtseil Konfektionierung? Wir sind ihnen dankbar, wenn Sie uns über unser Feedback – Formular eine kurze Nachricht dazu schreiben oder einfach anrufen.

2. Drahtseil Konfektionierung nach vorgegebener Konfektionslänge

Sie haben die Konfektionslänge selbst festgelegt und möchten jetzt ein Drahtseil kaufen? Dann haben Sie diese Möglichkeit, wenn Sie ihr Maß direkt eingeben und für jedes Seilende nur noch das gewünschte Gewindeterminal auswählen. Bevor Sie das Edelstahl Drahtseil in den Warenkorb legen, geben Sie noch die Stückzahl ein.

Drahtseil Konfektionslänge selbst festlegen - von Gewindeende bis Gewindeende
Konfektionslänge gilt von Gewindeende bis Gewindeende
Sie werden bemerken, dass Sie, wenn Sie das Seil kaufen, schon ab 4 Stück unsere günstigeren Staffelpreise erhalten! Testen und vergleichen Sie jetzt! Noch ein wichtiger Hinweis zur Drahtseil Konfektionierung:
Wenn das Edelstahlseil mit dem Gewinde am Ende verpresst wird, sprechen wir von der Konfektionierung. Diese Gewindeterminals können verschiedene Ausführungen haben. Zum Beispiel Gewinde in verschiedenen Längen, als Rechts- und als Linksgewinde. Weil diese Verpressung von Edelstahlseil mit Gewinde nicht lösbar ist und die Seillänge im Vorfeld festgelegt werden muss, werden solche konfektionierten Edelstahlseile immer nach Kundenwunsch angefertigt. Sie sind somit vom Umtausch ausgeschlossen.

3. Für eigene Zuschnitte können Sie Drahtseil als Meterware und Seilzubehör kaufen

für eigene Zuschnitte Drahtseil kaufen, Drahtseilzubehör wie z. B. Seilklemmen
individuelle Seilmontage mit Seilklemmen
Sie möchten Drahtseil als Meterware ohne verpresste Enden kaufen? In unserer obigen Artikelliste für Drahtseilzubehör können Sie in laufenden Metern Edelstahlseil 6 mm (7x7) (Art.-Nr.: 590-002-30) bestellen. Auch hier erhalten Sie schon ab 5 lfd. Meter unsere günstigeren Staffelpreise!

Dieses Edelstahlseil kann mit den Seilklemmen (Art.-Nr.: 590-024-30) zur Selbstmontage verwendet werden. Solche Schraubterminal eignen sich, wenn Sie flexibel sein wollen und eine Seilspannung mit geringer Belastung herstellen möchten.


Welches Drahtseil verwenden wir?

Drahtseil Konstruktion 7x7
Drahtseil Konstruktion 7x7
Das in unserem Drahtseil Shop angebotene Litzenseil im Durchmesser 6 mm aus Edelstahl V4A ist universell einsetzbar. Es ist besonders geeignet als Abspann- und Abhängeseil.
Die Seilkonstruktion 7x7 ist eine mittelweiche Konstruktion. Sie besteht aus 6 Litzen und 1 Einlage, wobei jede Litze wiederum aus 7 Edelstahldrähten besteht. Die Litzen sind schraubenförmig über die Einlage verseilt.
Werkstoff: X5CrNiMo17-12-2
Werkstoff - Nr.: 1.4401 / Korrosionswiderstandsklasse III
Gewicht: 0,142 kg/m
Mindestbruchkraft: 20,3 kN (unverpresst)
Seilfestigkeit: 1570 N/mm2
Gebrauchslast (verpresst): ca. 50% der Mindestbruchkraft

Andere Drahtseil Konstruktionen aus Edelstahl ist zum Beispiel die Seilkonstruktion 1x19. Dieses Spiralseil ist eine sehr steife Konstruktion und hat demzufolge eine geringer Dehnung. Ein Stahldrahtseil 7x19 ist hingegen eine flexible Konstruktion mit geringerer Mindestbruchkraft.

Warum sollten Sie für Seilgeländer ein Edelstahl Drahtseil ø6 mm verwenden?

Edelstahl Drahtseil für Geländer hat einen Druchmesser von 6 mm
Edelstahlgeläder mit Seil ø6 mm

Wir bieten Zubehörteile für Geländer aus Edelstahl an und haben deshalb auch Drahtseilzubehör, welches den Anforderungen an Geländer entspricht.
Für ein Seilgeländer wird ein Edelstahl Drahtseil verwendet, weil es eine moderne, schlichte, vor allem transparente und zugleich wartungsarme Konstruktion ist. Geländer sollen aber nicht der Optik halber montiert werden, sondern sie müssen die Aufgabe der Sicherung von Personen gegen Absturz erfüllen. Und genau hier sind die Besonderheiten des Edelstahl Drahtseiles zu beachten.
Eine Besonderheit ist der geringe Durchmesser der Edelstahlseile. Sie müssen, je nach Nutzungskategorie des Geländers, die horizontalen Belastungen von 0,5 kN/m bis 1,0 kN/m aufnehmen. Diesen Belastungen kann ein 6 mm – Edelstahlseil durchaus standhalten.

Bei Seilen mit einem kleineren Durchmesser ist die Verletzungsgefahr einer stürzenden Person zu groß. Seile mit einem Durchmesser von mehr als 8 mm sind hingegen zu starr und die notwendigen größeren Vorspannkräfte erfordern stabilere Geländerpfosten, um diese Kräfte sicher aufnehmen zu können.
Aus diesem Gründen sollten Sie Edelstahl Drahtseil im Durchmesser 6 mm verwenden.

Die konfektionierten Edelstahl Drahtseile werden mit Außengewindeterminal M8 verpresst, welche einen maximalen Durchmesser von 8,2 mm haben. Das kommt dem Wunsch vieler Bauherren nach einer unscheinbaren und schlanken Optik sehr entgegen.


Warum ist die Dehnung zu beachten, wenn Sie ein Seil kaufen?

Im Unterschied zu einer Geländerfüllung aus Rundmaterial, ist die Füllung aus Edelstahlseil sehr flexibel. Deshalb sind folgende Punkte im Vorfeld zu beachten:

Warum sollten Sie die Drahtseil Dehnung bei der Planung beachten?

Sie planen ein Drahtseil mit einer Länge von mehr als 4 Metern zu montieren? Dann sollten Sie die Seildehnung berücksichtigen!
Edelstahl Drahtseil für Geländer - Besonderheiten bei der Planung beachten
Bei der Planung Besonderheiten beachten!

Seile werden als biegeschlaffe Elemente betrachtet, weil sie keine Querkräfte aufnehmen können. Sie müssen also gespannt werden, um eine gewisse Stabilität zu erlangen.
Beim Einsatz in einem Seilgeländer muss die Längskraft, welche durch die Querbeanspruchung entsteht, in die Geländerpfosten eingeleitet werden.
Wenn das Drahtseil als Ausfachungselement in Geländern eingesetzt wird, muss außerdem einkalkuliert werden, dass der so genannte Leitereffekt dazu führt, dass zusätzliche Maßnahmen zur Vermeidung des Kletterns getroffen werden müssen.
Außerdem würde die Kraft eines kletternden Kindes, die dann sicher größer ist als die für Geländer üblichen 15 kg Auflehnlast, die Dehnung des Seiles kurzzeitig vergrößern. Auch diese Belastung muss sicher durch die Seilbefestigung aufgenommen werden können.
Der Vorteil des Drahtseiles gegenüber einer Ausfachung mit Rundmaterial ist jedoch, dass es nach der Entlastung weitestgehend in seine Ausgangslage zurückgeht. Die vorgeschriebenen lichten Abstände der Seile dürfen aber auch unter der Belastung nicht größer als 120 mm sein.

Sie müssen also bereits im Vorfeld die Abstände geringer wählen. Dies führt dazu, dass sich in der Anzahl der Seile gegenüber der Anzahl von Querstreben aus Rundmaterial vergrößert. Diesen Umstand sollten Sie berücksichtigen, wenn Sie ein konfektioniertes Seil kaufen möchten.

Wann und wieviel dehnt sich das Drahtseil?

Drahtseil Dehnung in Bezug auf die freie Seillänge
Seildehnung bezieht sich auf die freie Seillänge

Je größer die freie Länge des Seiles ist, umso größer ist die Dehnung. Die von uns gelieferten Drahtseile im Durchmesser 6 mm dehnen sich um ca. 0,5 bis 1 % ihrer Länge. (diese Werte sind von Hersteller zu Hersteller verschieden)
Aus einer Konfektionslänge von 4000 mm können also 4020 bis 4040 mm werden! Das bedeutet, es entsteht ein Durchhang von ca. 213 mm, wenn nicht nachgespannt wird!
Diese Seildehnung entsteht, wenn ein neu gefertigtes Edelstahlseil gespannt wird und sich die einzelnen Drähte in der Seilkonstruktion setzen. Dieser Vorgang geschieht nicht sofort, sondern nach und nach. Aus diesem Grund muss das Drahtseil nach ca. 3 Wochen neu gespannt werden!
In Einzelfällen kann sogar ein zweites Nachspannen erforderlich werden.

Wenn die Konsturktion und die Verankerung der Befestigungspunkte für das Seil (Pfosten, Säulen, Wände, u.s.w.) statisch richtig ausgeführt wurde, reicht dieses Nachspannen in der Regel aus.
Achtung:
Bei einer dynamischen Belastung des Seiles, wenn sich zum Beispiel Pflanzen an den Seilen verankern und durch die steigende Last in Verbindung mit einer Windlast auftritt, muss das Nachspannen öfter vorgenommen werden.

Deshalb ist es wichtig, wenn Sei ein Seil kaufen, dass Sie beim Drahtseilzubehör die Spannmöglichkeiten beachten! Schließlich müssen diese 40 mm (bei 4 m freihängenden Seil) gespannt werden, wenn es nicht durchhängen soll.


Deshalb ist es wichtig, wenn Sei ein Seil kaufen, dass Sie beim Drahtseilzubehör die Spannmöglichkeiten beachten! Schließlich müssen diese 40 mm (bei 4 m freihängenden Seil) gespannt werden, wenn es nicht durchhängen soll.




Beispielberechnung für eine Seildehnung von 0,75%

Geben Sie einfach ihr Abstandsmaß ein, um zu erfahren, wieviel ihr Drahtseil sich dehnen würde, wenn Sie es nicht nachspannen:



mm

mm

mm

Wenn Sie unsere Drahtseil Konfektionierung nutzen, berechnen wir entsprechend der gewählten Seilbefestigung um wie viel sich das Seil, in Bezug auf die gesamte Seillänge, dehnen könnte. Außerdem berechnen wir den möglichen Spannweg, der zur Lockerung und zur Straffung des Seiles bei einer angenommenen Ausgangs – Einschraubtiefe möglich ist. So können Sie bereits vor der Seilmontage abschätzen, welche Längenänderung nachgespannt werden kann.

Wie kann die Dehnung des Drahtseiles begrenzt werden?

Bei der Montage könnten Sie die Seildehnung durch eine stärkere Vorspannung verringern. Jedoch müssten hier die Befestigungspunkte, insbesondere die Wandstärken der Geländerpfosten vergrößert werden und die Verankerungen die entsprechend größeren Querkräften aufnehmen können.

Drahtseil Dehnung begrenzen - Einsatz von Seilstoppern
Seilstopper beidseitig am Geländerpfosten anordnen!

Einfacher ist es, wenn Sie die freihängende Seillänge verkürzen, indem Sie das Drahtseil durch Seilstopper an den Geländerpfosten abfangen. Dadurch werden nicht nur die Lasten in die Pfosten eingeleitet, sondern auch die freie Seillänge auf den Pfostenabstand begrenzt.
Ist die Montage von Seilstoppern nicht möglich oder nicht erwünscht, haben Sie noch die Möglichkeit der Teilung des Drahtseiles. Sie können entweder am Geländerpfosten beidseitig Gewindebohrungen einbringen oder in der freien Seillänge Seilspanner bzw. Wantenspanner mit einem Rechts- und einem Linksgewinde einsetzen.

Wie wird ein Edelstahlseil geteilt?

Ab einer Länge von ca. 10-12 Metern sollte in jedem Fall eine Teilung des Seiles erfolgen, denn immerhin dehnt sich dieses dann um ca. 10 Zentimeter. Dafür gibt es, je nach Situation vor Ort, verschiedene Möglichkeiten.


Edelstahlseil Teilung - Ausführung mit Seilspannern
Seilteilung mit Seilspanner - möglicher Spannweg

Am einfachsten ist die Verbindung zweier Seilenden mit verpresstem Außengewindeterminal M8 mit Hilfe eines Seilspanners mit Innengewinde Links und Innengewinde rechts.
Dieser Seilspanner ist von seinen Abmessungen her kleiner als die sogenannten Wantenspanner, wie sie im maritimen Bereich eingesetzt werden. So wird die schlankere Optik der Seilfüllung erhalten. Dadurch sind jedoch auch die Spannwege geringer als bei den großen Artgenossen.

Zum Spannen sind die Seilenden einmal mit Linksgewinde M8 x 30 mm und auf der anderen Seite mit Rechtsgewinde M8 x 30 mm auszuführen.

Drahtseil-Teilung bei Drahtseilzaun

Bei langen Drahtseilzäunen kommt es häufig zu großen Seillängen, so dass hier öfter, als in einem Edelstahlgeländer, eine Teilung des Drahtseiles notwendig wird. Die Verbindung der Seilenden erfolgt am Einfachsten, wie im Bild "Drahtseilzaun - Seilteilung an Zaunpfosten" dargestellt, im Bereich eines mittleren Zaunpfostens.

Drahtseilzaun - Seilteilung an Zaunpfosten
Drahtseilzaun - Seilteilung an Zaunpfosten

(1) Dieser benötigt, wie alle anderen Pfosten auch, eine Durchgangsbohrung 8,5 mm. Benötigt wird hier eine Gewindestange M8. Deren Länge ist abhänig von der Pfostenbreite und den Zugaben für den möglichen Spannweg auf beiden Seiten. Die Fixierung erfolgt mit einer Unterlegscheibe und einer Sechskantmutter M8 mit Rechtsgewinde.

(2) Auf jeder Pfostenseite wird ein Seilspanner mit Innengewinde M8 Links und Innengewinde M8 rechts sowie die entsprechenden Sechskantmuttern mit Links- und Rechtsgewinde M8 benötigt.
Die Seilenden auf beiden Seiten des Pfostens an dem geteilt wird, werden mit einem Linksgewinde M8 ausgeführt.
Die Verschraubung des Seilendes und des Endes der Gewindestange erfolgt gleichzeitig über den Seilspanner. Achten Sie dabei darauf, dass Sie abei nicht verkanten. Weil der Seilspanner beide Gewindenden zusammen zieht, geht dieser Montageschritt mit einer ständigen Einstellung der Muttern einher.

(3) Der Vorgang wird an allen Drahtseilen solange wiederholt, bis alle Seile gleichmäßig straff gespannt sind.


Die folgende Beispieldarstellung zeigt eine mögliche Ausführung der Seilteilung an einem Pfosten mittels einer Gewindestange M8. Die angegebenen Abstandsmaße beziehen sich auf die Verwendung eines Seilspanners mit einer Länge von 70 mm. Für die Seillänge ziehen Sie demnach 100 mm von der Außenkante des Profiles ab. Das Ende der Gewindestange sollte 45 mm aus dem Profil heraus rangen.


Seilteilung an Pfosten - Realisierung mit Gewindestange und Seilspannern



Diese konfektionierten Edelstahl Drahtseile für einen Drahtseilzaun bestellen Sie kostengünstig durch die ► Eingabe der gewünschten Konfektionslänge mit der Möglichkeit der Auswahl der Ausführung des Gewindeterminals für jede Seite.

Was ist also beim Seil kaufen zu beachten:

  • Je länger das Drahtseil, desto öfter muss es abgefangen oder gar geteilt werden.
  • Bei Seilgeländern sind entsprechend der Dehnung die horizontalen Seilabstände und somit die Anzahl der Edelstahlseile zu berücksichtigen.
  • Beim Kauf von Drahtseilzubehör sind die Spannmöglichkeiten zu beachten.
  • Es werden evtl. Seilstopper beidseitig der Pfosten notwendig.
  • Zur Sicherung der Seilspannung sind Kontermuttern an jeder Verschraubung vorzusehen.



Technische Änderungen und Irrtümer bleiben vorbehalten.
Stand der Bearbeitung 04/2021
