Rohrbögen für Edelstahlrohre

Rohrbögen aus Edelstahl für Geländer-Handläufe können Sie in verschiedenen Ausführungen bestellen. Auswahlkriterium ist, neben der Rohrgröße, der genaue Einsatzpunkt im Handlauf. Die Rohrbögen sind zum Verkleben vorgefertigt.
Wann immer es möglich ist, empfehlen wir dem Fachmann das Verschweißen mit dem Handlaufrohr. Die Vorteile einer flexibleren und kostengünstigeren Montage mit Steckbögen gegenüber dehnen eines in einem Stück gebogenen Handlaufes, müssen von Fall zu Fall abgewogen werden.

Wann kommt welcher Rohrbogen zum Einsatz?

Um die Handläufe in eine andere Richtung zu lenken, bieten wir verschiedene Steckbögen an. Um den richtigen Bogen zu finden, geben wir ihnen einige Tipps zur Verwendung.

• Verwendung von Edelstahl Rohrbögen
• Wann nehmen Sie welchen 90° Rohrbogen?

Verwendung von Edelstahl Rohrbögen

Rohrbögen aus Edelstahl als Steckverbinder oder als Schweißfitting bieten wir für den Einsatz im Geländerbau, insbesondere für Edelstahlhandläufe an. Die Steckbögen werden in der Regel kostengünstig aus Hohlguss für Edelstahlrohr im Durchmesser 42,4 x 2,0 mm gefertigt.

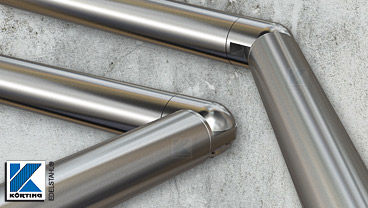

Besonders die Gelenkbögen, wie zum Beispiel der nebenstehend abgebildete Bogen (Art.-Nr. 129-826-14), sind kostengünstig und flexibel einsetzbar. So lassen sich Richtungsänderungen im Handlauf vor Ort flexibel herstellen. Achten Sie beim Einsatz dieser gelenkigen Rohrbögen besonders auf die Wahrung der Stabilität des gesamten Geländers! Die Klebverbindungen müssen verlässlich ausgeführt werden! Beachten Sie deshalb die Montagehinweise zum Edelstahlkleber!
Für Handläufe mit einem 90°-Bogen eignen sich Edelstahlbögen in der starren Ausführung. Diese gibt es auch mit einer kleinen gerundeten Spitze, wie zum Beispiel der Bogen Art.-Nr. 129-246-14.
Rohrbögen für eine Gehrungsecke in einem Geländer finden Sie in unserem Sortiment für 90°-Ecken, siehe Artikel-Nr. 129-236-14 als auch für 45°-Geländerecken, siehe Art.-Nr. 129-225-14.
Vorteil: Gehrungsbögen ermöglichen die Montage eines Geländerpfostens als Eckpfosten, zum Beispiel in einem Glasgeländer. An diesen Rohrbogen passt die entsprechende 45°-Anschraubplatte bzw. 90°-Anschraubplatte für Rohr 42,4 mm. Bei 90°-Geländerecken bietet sich zur Fertigung der Pfosten die Handlaufstütze für 90° Eckpfosten, mit fester 90°-Anschraubplatte (Art.-Nr. 617-027-11) an.

Wann nehmen Sie welchen 90° Rohrbogen?

Der Einsatz des Rohrbogens ist von der Lage der zu verbindenden Rohrachsen zueinander abhängig. Selbstverständlich muss er der Rohrgröße und der Rohr-Wandstärke entsprechend ausgewählt werden. Für alle Montagesituationen, welche nicht zu den vorgefertigten Rohrbögen passen, müssen die Edelstahlrohre in einem Stück im Dornbiegeverfahren gebogen werden.
Diese Steckteile sind auch immer nur dann die Lösung, wenn es sich um wenig beanspruchte Bauteile handelt, da sie in der Regel verklebt werden.

90°-Rohrbogen zum Verkleben in Edelstahlrohr ø42,4x 2,0 mm

Der einfache Rohrbogen kann zum Montieren von Handläufen eines Balkongeländers oder zum Beispiel auf einem rechtwinkligen Treppenpodest verwendet werden. Auch wenn der Treppenhandlauf zur Wandmontage um die Wandecke einer Eingangstreppe herum geführt werden soll, ist dieser Bogen geeignet. Der Rohrbogen wird von der Waagerechten aus in die entsprechende Treppenneigung nach oben verdreht eingebaut.
Hinweis: Das funktioniert nur, wenn die Wandecke rechtwinklig ist und der Handlaufanfang waagerecht verläuft! Ebenso ist das auf Treppenpodesten, wenn der Handlauf von der Waagerechten aus um 90° in die Schräge geführt werden soll.

Rohrbogen mit Gelenk für Edelstahlrohr ø42,4x2,0 mm

Gelenkbögen können verwendet werden, um einen winkligen Übergang von zwei Rohrenden zu realisieren. So können Geländerhandläufe vom Treppenpodest zur Treppenschräge oder auch für Balkongeländer mit abweichenden Winkeln in den Ecken montiert werden.

Der Gelenkbogen Art.-Nr. 129-836-14 lässt einen Winkel zwischen 0° und 45° in eine Richtung zu und hat eine geschlossene Form.
Hingegen besteht der Rohrbogen mit der Art.-Nr. 129-826-14 aus einem Stegteil und einem Gabelsteil. Vorteil: Dieser Bogen kann bis zu 90° in beide Richtungen verdreht werden. Dies ist auch dann ein Vorteil, wenn in einem Geländer verschiedene Bögen in der gleichen Optik realisiert werden sollen.

Verdrehbarer 90° Rohrbogen für Handläufe aus Rohr ø42,4x2,0 mm

Bei zweiläufigen oder U-förmigen Winkeltreppen mit einem Viertelpodest kann ein verdrehbarer 90°-Rohrbogen zum Einsatz kommen. Er verbindet die beiden Edelstahlrohre des Handlaufes durch Einstecken und Verkleben.
Es ist zu beachten, dass die beiden Handlaufenden jeweils im gleichen Treppenwinkel verlaufen müssen. Die beiden Achsen müssen sich in demselben Punkt treffen. Nur dann können Sie mit diesem Rohrbogen den Handlauf montieren, welcher in der Draufsicht einen 90°-Bogen bildet!
