Handlaufstützen für Geländerpfosten

Handlaufstützen aus Edelstahl in vielen Ausführungen zur Montage von Edelstahlgeländern

Als Handlaufstützen werden die Geländerbauteile bezeichnet, welche am oberen Ende eines Geländerpfostens befestigt werden. Sie stellen die Verbindung zwischen Geländerpfosten und Geländerhandlauf her. Dieser Verbindungsstelle sollte man etwas mehr Aufmerksamkeit schenken, um langfristig eine optimale Kraftübertragung vom Handlauf zum Pfosten zu gewährleisten. Was Sie bei der Auswahl der Handlaufstützen beachten sollten, haben wir nachfolgend zusammengefasst.

Produkt - Filter
Filterkriterien:
Werkstoff
W1.4301 (V2A)
W1.4305 (V2A)
W1.4401 (V4A)
W1.4404 (V4A)
W1.4571 (V4A)
V2A
V4A
Stahl galvanisch verzinkt
Kunststoff
Injektionsmörtel
Ausführung
massives Drehteil
Hohlguss
massiv
Edelstahlrohr
ohne Glassicherung
Sicherungstift
Sicherungstift u. Einlegeboden
zum nachträglichen Einbau
verschweißte Ronde
verschraubte Ronde
große Wandplatte
Edelstahl-Guss
kurzes Innenteil
langes Innenteil
Anschlussgewinde M8
Anschlussgewinde M10
Rundmaterial gebogen
Anschluss
Flächen (gerade)
Rd 12 mm
Rd 14 mm
Rd 16 mm
Rohr 26,9 mm
Rohr 33,7 mm
Rohr 33,7x2,0 mm
Rohr 40,0x2,0 mm
Rohr 42,4 mm
Rohr 42,4x2,0 mm
Rohr 42,4x2,6 mm
Rohr 42,4x3,2 mm
Rohr 42,4x4,0 mm
Rohr 48,3 mm
Rohr 48,3x2,0 mm
Rohr 48,3x3,6 mm
Nutrohr 42,4x1,5 mm
Ronde mit Bohr.-Abst. 75 mm
Ronde mit Bohr.-Abst. 85 mm
Montageart
Aufschieben & Verschweißen
Aufschieben & Verschrauben
Verschrauben
Aufschieben & Verkleben
Einschieben & Verschrauben
Einschieben & Verschweißen
Einschieben & Verkleben
Einkleben
Einschlagen
Verschweißen
Verschweißen & Verschrauben
Vergießen
Produkte anzeigen
Handlaufstütze für Rohr ø42,4x2,0 zum Anschweißen am Handlauf - V2A
Handlaufstütze aus Edelstahl Guss zum Einkleben in Rohr 42,4x2,0 mm, zum Verschweißen am Geländerhandlauf
Art-Nr.: 617-001-11
ab 5,24 EUR/Stück*
Ausführung:
Edelstahl Guss - zum Verschweißen am Handlauf
sofort lieferbar
Handlaufstütze für Rohr ø42,4x2,0 mm mit Anschraubplatte starr - V2A
Handlaufstütze mit Anschraubplatte aus Guss zum Einkleben in Edelstahlrohr 42,4x2,0 mm - Produktansicht
Art-Nr.: 617-007-11
ab 6,19 EUR/Stück*
Ausführung:
Edelstahl Guss - starre Anschraubplatte
sofort lieferbar
Handlaufstütze für Rohr ø42,4x2,0 mm mit Anschraubplatte starr - V4A
Handlaufstütze mit Anschraubplatte aus Guss zum Einkleben in Edelstahlrohr 42,4x2,0 mm - Produktansicht
Art-Nr.: 617-007-31
ab 7,49 EUR/Stück*
Ausführung:
Edelstahl Guss - starre Anschraubplatte
geringe Menge verfügbar
Handlaufstütze für Geländerpfosten mit Anschraubplatte & Gelenk - V2A
Handlaufstütze mit Gelenk und Anschraubplatte aus Guss zum Einkleben in Edelstahlrohr 42,4x2,0 mm - Produktansicht
Art-Nr.: 617-017-11
ab 5,97 EUR/Stück*
Ausführung:
Edelstahl Guss - gelenkige Anschraubplatte
geringe Menge verfügbar
Handlaufstütze für Geländerpfosten mit Anschraubplatte & Gelenk - V4A
Handlaufstütze mit Gelenk und Anschraubplatte aus Guss zum Einkleben in Edelstahlrohr 42,4x2,0 mm - Produktansicht
Art-Nr.: 617-017-31
ab 8,84 EUR/Stück*
Ausführung:
Edelstahl Guss - gelenkige Anschraubplatte
Lieferzeit siehe Produktdetailseite
Handlaufstütze für 90° Eckpfosten, mit Anschraubplatte - V2A
Handlaufstütze mit 90°-Anschraubplatte aus Guss zum Einkleben in Edelstahlrohr 42,4x2,0 mm - Produktansicht
Art-Nr.: 617-027-11
ab 6,93 EUR/Stück*
Ausführung:
Edelstahl Guss - starre Anschraubplatte für 90°-Ecke
geringe Menge verfügbar
Handlaufstütze für 90° Eckpfosten, mit Anschraubplatte - V4A
Handlaufstütze mit 90°-Anschraubplatte aus Guss zum Einkleben in Edelstahlrohr 42,4x2,0 mm - Produktansicht
Art-Nr.: 617-027-31
ab 8,20 EUR/Stück*
Ausführung:
Edelstahl Guss - starre Anschraubplatte für 90°-Ecke
Lieferzeit siehe Produktdetailseite
Handlaufstütze für Rohr ø42,4x2,0 mit Gelenkverbinder ±90° - V2A
Handlaufstütze zum Einkleben in Rohr 42,4x2,0 mm, mit Gelenkverbinder ±90° für Rohr 42,4x2,0 mm
Art-Nr.: 617-057-11
ab 15,27 EUR/Stück*
Ausführung:
Edelstahl Guss - mit Gelenkverbinder ±90°
geringe Menge verfügbar
Handlaufstütze konisch, für Rohr ø42,4x2,0 mit Anschraubplatte - V2A
Handlaufstütze mit Anschraubplatte zum Einkleben in Edelstahlrohr 42,4x2,0 mm
Art-Nr.: 617-517-11
ab 6,52 EUR/Stück*
Ausführung:
Edelstahl Guss - verschraubte Anschraubplatte
sofort lieferbar
Handlaufstütze konisch, Rohr ø42,4x2,0 - Anschraubpl. & Gelenk - V2A
Handlaufstütze mit Gelenk und Anschraubplatte zum Einkleben in Edelstahlrohr
Art-Nr.: 617-617-11
ab 7,04 EUR/Stück*
Ausführung:
Edelstahl Guss - verschraubte gelenkige Anschraubplatte
sofort lieferbar
Handlaufstütze für Pfosten ø42,4 mm - mit Fräsung für ø42,4 mm - V2A
Handlaufstütze zum Einschweißen mit Gewindebolzen M8 zum Einstecken in die Stütze und zum Anschrauben an den Handlauf in M8
Art-Nr.: 617-817-11
ab 23,48 EUR/Stück*
Ausführung:
massives Drehteil - unsichtbare Verschraubung mit Anschraubbolzen M8
sofort lieferbar
Handlaufstütze für Pfosten ø42,4 mm mit Fräsung für ø42,4 mm - V4A
Handlaufstütze zum Einschweißen mit Gewindebolzen M8 zum Einstecken in die Stütze und zum Anschrauben an den Handlauf in M8
Art-Nr.: 617-817-31
ab 27,04 EUR/Stück*
Ausführung:
massives Drehteil - unsichtbare Verschraubung mit Anschraubbolzen M8
sofort lieferbar
Handlaufstütze für Pfosten ø48,3 mm - mit Fräsung für ø48,3 mm - V4A
Handlaufstütze zum Einschweißen mit Gewindebolzen M8 zum Einstecken in die Stütze und zum Anschrauben an den Handlauf in M8
Art-Nr.: 617-818-31
ab 49,47 EUR/Stück*
Ausführung:
massives Drehteil - unsichtbare Verschraubung für Handlauf ø48,3 mm
sofort lieferbar
Handlaufstütze für Pfosten ø42,4 mit Gelenk & Fräsung für ø48,3 - V4A
Handlaufstütze zum Verschweißen mit Rohr 42,4 - mit Gelenk zum Anschluss eines Handlaufes oder Trägerringes im Durchmesser 48,3 mm
Art-Nr.: 617-858-31
ab 65,77 EUR/Stück*
Ausführung:
massives Drehteil - unsichtbare Verschraubung für Handlauf ø48,3 mm
sofort lieferbar
Handlaufstütze mit Gelenk & Trägerring für Handlauf ø42,4 mm - V4A
Handlaufstütze zum Verschweißen mit Rohr 42,4 - mit Gelenk und Trägerring zur Durchsteckmontage eines Handlaufes 42,4 mm
Art-Nr.: 617-868-31
ab 84,91 EUR/Stück*
Ausführung:
massives Drehteil - für einfaches Einschieben eines Handlaufes ø42,4 mm
sofort lieferbar
Handlaufstütze für Pfosten ø42,4 mm - Handlauf höhenverstellbar - V2A
Handlaufstütze zum Anschweißen an Rohr mit Bohrung und Arretierschrauben für Hanflaufaufträger aus Rundmaterial 16 mm
Art-Nr.: 617-917-11
ab 11,27 EUR/Stück*
Ausführung:
massives Drehteil für Handlaufträger ø16 mm
Lieferzeit siehe Produktdetailseite
Handlaufstütze für Pfosten ø42,4 mm - Handlauf höhenverstellbar - V4A
Handlaufstütze zum Anschweißen an Rohr mit Bohrung und Arretierschrauben für Hanflaufaufträger aus Rundmaterial 16 mm
Art-Nr.: 617-917-31
ab 15,96 EUR/Stück*
Ausführung:
massives Drehteil für Handlaufträger ø16 mm
sofort lieferbar
DELO-DUOPOX AD840 - 2K-Epoxidharz-Kleber für Edelstahl
DELO-DUOPOX AD840 (2-K Epoxidharz - Klebstoff) 50ml - Kartusche, zur Verklebung von Edelstahlteilen
Art-Nr.: 10-220-00
ab 29,41 EUR/Stück*
Anwendung:
Verkleben von Endkappen, Rohrverbinder und Rohrbögen
sofort lieferbar
Alle Preise inkl. MwSt., zzgl. Versandkosten.
Ab-Preise, welche mit * gekennzeichnet sind, basieren auf der günstigsten Staffel der jeweils günstigsten Variante.

Worauf ist bei der Auswahl der Handlaufstütze zu achten?

Zunächst möchten wir aufzeigen, welche Voraussetzungen beachtet werden sollten. In vielen Fällen wird nur auf den Preis geachtet, wenn Handlaufstützen bestellt werden. Bei einem Edelstahlgeländer, das für eine lange Zeit Bestand haben soll, lohnt es sich etwas genauer hinzuschauen. Einige wichtige Aspekte möchten wir an dieser Stelle zu bedenken geben.


Warum spielt der Abstand der Geländerpfosten eine Rolle?

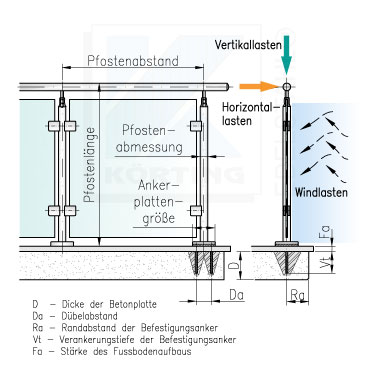

Darstellng der Einflussfaktoren auf die Statik der Geländerpfosten, welche die zu verwendende Rohrabmessung zum Ergebnis haben
Die Abmessungen des Rohres und der Abstand der Geländerpfosten sind voneinander abhängig.
Die Größe der Edelstahlrohre für die Pfosten ergibt sich aus den statischen Berechnungen für das Geländer. Diese wiederum berücksichtigen unter anderem die konkrete Befestigungssituation, die Handlaufhöhe, die Ausführung der Füllung und den Pfostenabstand, u.s.w..
Die Handlaufstützen sind das Bindeglied zwischen Handlauf und Pfosten! Wenn das Geländer den Belastungen standhalten soll, darf auch diese Stelle nicht zur Sollbruchstelle im Geländer werden!

In der Grafik haben wir mögliche Einflussfaktoren dargestellt. An dieser Stelle, wo es um die Handlaufstützen geht, möchten wir auf die Auswirkungen der einzelnen Faktoren nicht weiter eingehen. In unseren Konfiguratoren für die Handläufe unter koerting-gelaender.de werden die Punkte, die zur Berechnung notwendig sind, abgefragt und berücksichtigt.

Beispiele für Pfostenabstände in Abhängigkeit von der Rohrstärke

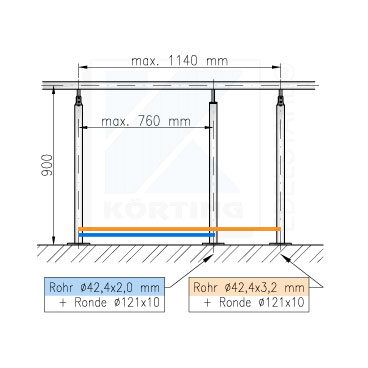

schematische Darstellung der Pfostenabstände in Abhängigkeit von der Rohrstärke Viele Handlaufstützen zum Einkleben sind für Rohre 42,4 x 2,0 mm erhältlich.
Nach statischen Gesichtspunkten eignet sich diese Rohrgröße nur für geringe Pfostenabstände.
Beispiel 1
Unterstützungspfosten für freistehenden Handlauf mit Handlaufstütze 617-001-11
Rohr 42,4 x 2,0 mm -> Pfostenabstand max. 760 mm
Bedingungen: Handlaufhöhe = 900 mm, Montage aufgesetzt, mit einer Ronde 121 x 10 mm, keine Füllung, Mehrfeldbelastung (Geländer mit mehr als 2 Pfosten)

Für größere Rohrstärken bieten wir Handlaufstützen zum Anschweißen an. Diese können für alle Rohre mit einer größeren Wandung verwendet werden. Sie eignen sich auch für die größeren Pfostenabstände.
Beispiel 2
Unterstützungspfosten für freistehenden Handlauf mit verschweißter Handlaufstütze 617-917-31
Rohr 42,4 x 3,2 mm -> Pfostenabstand max. 1140 mm
Bedingungen: Handlaufhöhe = 900 mm, Montage aufgesetzt, mit einer Ronde 121 x 10 mm, keine Füllung, Mehrfeldbelastung (Geländer mit mehr als 2 Pfosten)



Welche konstruktiven Unterschiede von Rohrstützen sind zu beachten?

Rohrstützen zur Befestigung des Handlaufes werden auf verschiedene Art und Weise gefertigt und montiert.
Es gibt Handlaufstützen aus Edelstahl Guss. Diese Fertigung fordert bzw. erlaubt große Stückzahlen. Gleichzeitig werden sie mit geringen Lohnkosten im Ausland hergestellt, was ebenfalls einen geringeren Stückpreis bewirkt. Eine Einflussnahme auf die Ausführung der Anschlussgrößen ist somit nicht gegeben.

Handlaufstützen werden auch als massive Drehteile gefertigt. Diese werden meist in Deutschland gefertigt und es können die speziellen Anforderungen besser berücksichtigt werden. Die Stückzahlen sind dabei geringer und die Lohnkosten höher, dies spiegelt sich in den Kosten wieder. Bei entsprechenden Mindeststückzahlen können hier auch Sonderwünsche gefertigt werden.

Ein weiterer Punkt ist der Werkstoff, welcher sich nach dem Einsatzbereich richtet. Selbstverständlich müssen die Handlaufstützen dem verwendeten Werkstoff des gesamten Pfostens entsprechen. Bitte achten Sie auf die Auswahl von V2A (Korrosionswiderstandsklasse II) und V4A (Korrosionswiderstandsklasse II).
Edelstahl-Handlaufstützen dürfen nicht an Pfosten aus Stahl oder verzinktem Stahl montiert werden (Stichwort Korrosion).

Pfosten-Montageposition im Geländerverlauf

Wenn Sie ein Geländer planen und die richtigen Handlaufstützen auswählen möchten, sollten Sie sich mit den Anschlussmöglichkeiten befassen. Um dies zu beschleunigen, geben wir ihnen einen Überblick darüber, welche Montagepositionen mit welchem Pfostenabschluss realisiert werden können.

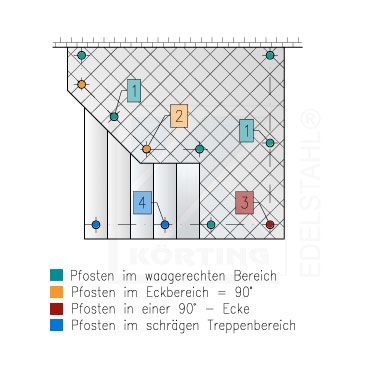

Darstellung von möglichen Pfosten - Montagepositionen in einem Geländer Für den waagerechten Bereich:
zum Einkleben in Rohr ø 42,4x2,0 mm: 617-001, 617-007, 617-517, 617-618
zum Anschweißen an Rohr ø 42,4 mm: 617-817, 617-858, 617-868, 617-917
zum Anschweißen an Rohr ø 48,3 mm: 617-818

Für den waagerechten Eckbereich (auch ungleich 90°):
zum Einkleben in Rohr ø 42,4x2,0 mm: 617-001, 617-057
zum Anschweißen an Rohr ø 42,4 mm: 617-917

Für eine 90°-Ecke:
zum Einkleben in Rohr ø 42,4x2,0 mm: 617-001, 617-027
zum Anschweißen an Rohr ø 42,4 mm: 617-917

Für den schrägen Treppenbereich:
zum Einkleben in Rohr ø 42,4x2,0 mm: 617-001, 617-017, 617-617
zum Anschweißen an Rohr ø 42,4 mm: 617-858, 617-868, 617-917


Fertigungs- und Montageunterschiede von Handlaufstützen


verschweißte Handlaufstützen

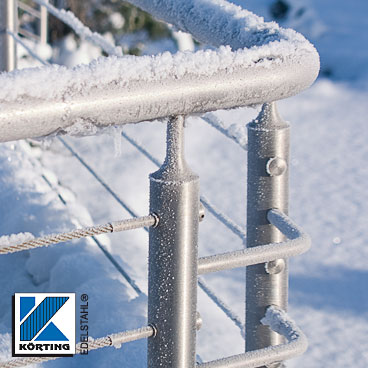

verschweißte Handlaufstütze an einem Seilgeländer im SchneeWitterungseinflüsse sind ein Entscheidungsgrund für die Auswahl einer massiven, einteiligen Rohrstütze zum Verschweißen. Ein Außengeländer ist den Temperaturschwankungen und dem Regenwasser ausgesetzt. Vermeiden Sie spätere Frostschäden und wählen Sie die Herstellung eines Geländerpfostens mit angeschweißter Handlaufstütze. So lässt sich vermeiden, dass sich Wasser im Inneren des Pfostenrohres ansammeln kann. Die Ausführung des Rohrabschlusses selbst sollte möglichst in einem Stück erfolgen. (wie auf dem Foto des Seilgeländers zu sehen)
Bei höhenverstellbaren Handlaufstützen ist dies leider nicht möglich. In diesem Fall sollte sichergestellt werden, dass der Geländerpfosten am unteren Ende nicht verschlossen ist. Die Edelstahlronden zum Verschweißen besitzen auch aus diesem Grund eine mittlere Bohrung. Pfosten zur seitlichen Montage haben daher meist ein zusätzliches Wasserloch oder werden mit eingeschlagenen Endkappen verschlossen.
Auch im öffentlichen Bereich montierte Geländerpfosten sollten immer mit verschweißten Rohrabschlüssen ausgeführt werden. Solche Geländer müssen der höheren Belastung mit 100 kg standhalten.

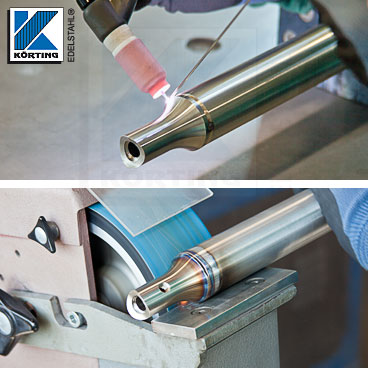

Geländerpfosten - Fertigung: Anschweißen und Schleifen einer massiven HandlaufstützeHandlaufstützen zum Verschweißen, sind so gefertigt, dass sie ein geringes Übermaß zum Rohr-Außendurchmesser haben. Somit ist ein bündiges Nachschleifen des gesamten Rohres nach dem Schweißen und Bohren des Pfostens ohne eine Querschnittverringerung möglich.
Solche Rohrabschlüsse sind zum Beispiel unsere Handlaufstütze mit Gewindebolzen zum verdeckten Verschrauben am Handlauf. Die Handlaufstütze mit Bohrung 16 mm zur höhenverstellbaren Montage mit einem Handlaufträger aus Rundmaterial 16 mm hat ebenfalls ein Übermaß im Durchmesser. Diese besitzen übrigens auch eine Bohrung für den Wasserabfluss.
Zur massiven Handlaufstütze mit Gewindebolzen M8 zum AnschweißenZur massiven Handlaufstütze mit Bohrung 16 mm zur Aufnahme eines Handlaufträgers aus Rundmaterial 16 mm zum Anschweißen



Handlaufstützen zum Verkleben


Handlaufstützen zum Verkleben mit DELO-DUOPOX AD840 - 2K-Epoxidharz-Kleber für EdelstahlHandlaufstützen aus Edelstahl Guss sind zum Verkleben in Edelstahlrohr vorgesehen. Sie sind mit einem Klebebund ausgestattet, welcher auf eine konkrete Rohrabmessung abgestimmt ist. Die größte Auswahl besteht für Rohr ø 42,4 mm mit einer Wandung von 2,0 mm.
Bei dieser Montageart spielen die Fertigungstoleranzen der Edelstahlteile und Rohre eine größere Rolle als beim Anschweißen. Wie oben bereits beschrieben, kann auf beides kein Einfluss genommen werden. Diesen Umstand sollte man bei der Planung des Geländers und der Ausführung der Geländerpfosten bereits im Vorfeld bedenken.
Worauf aber jeder Einfluss nehmen kann, ist die Verwendung eines geeigneten Klebstoffes für Edelstahl. Nach zahlreichen Versuchen mit verschiedenen Produkten erscheint uns der 2 Komponenten-Epoxidharz-Kleber für Edelstahl - DELO-DUOPOX AD840 am besten für diese Montage geeignet. Bitte achten Sie beim Verkleben auf die Hinweise in den Sicherheitsdatenblättern, welche beim Artikel herunter geladen werden können.


Anwendungsbeispiele für den Einsatz von Handlaufstützen


Der Einsatz von Edelstahlhandlaufstützen ist so vielseitig, wie die Edelstahlgeländer selbst. Und immer ist jedes Geländer ein Unikat. Sei es ein kleines Eingangsgeländer oder langes Terrassengeländer, auch jeder freistehende Handlauf mit Unterstützungspfosten wird in induviduellen Maßen gefertigt. In jedem Fall muss der Einsatz des richtigen Rohrabschluss im Vorfeld bedacht sein.



Montagebeispiel: Hauseingangstreppe - Handlaufstütze mit höhenverstellbarem Handlaufträger, welcher am Handlauf entsprechende der Treppenneigung verschweißt ist
Anwendung: Unterstützungspfosten für freistehenden Handlauf an Eingangstreppe - Handlaufstütze höhenverstellbar, Handlaufträger am Handlauf verschweißt
Montagebeispiel: Kellerabgang - Handlaufstütze mit einem innenliegenden Handlaufträger, welcher am Handlauf verschraubt ist
Anwendung: Geländerpfosten an einem Kellerabgang - Handlaufstütze mit Fäsung, innenliegender Handlaufträger ist am Handlauf verschraubt
Montagebeispiel: Hauseingangstreppe - Geländerpfosten mit Handlaufstützen mit Gelenk und Anschraubplatte
Anwendung: Treppenpfosten für Geländer an Eingangstreppe - Handlaufstütze mit einem Gelenk und Anschraubplatte
