Montagevarianten eines Edelstahl Handlauf mit LED Beleuchtung
Mit den hier im online-edelstahlshop.eu angebotenen Zubehörteilen für einen LED Handlauf aus Edelstahl können Sie auf verschiedene Art & Weise einen Handlauf mit Beleuchtung montieren.
Der Handlauf besteht im Wesentlichen aus 3 Komponenten:
- Nutrohr mit Verbindern und Bögen
- Handlaufhaltern für LED Handläufe
- LED-Profil mit Zubehör zum Anschluss
Die Hauptkomponente eines beleuchteten Edelstahlhandlaufes ist das Nutrohr ø42,4x1,5 mm (Art.-Nr. 112-216-12) mit einer Nut von 24x24 mm, welches Sie in Handelslängen oder auf Maß zugeschnitten bestellen können.
Die Montagevarianten beziehen sich hauptsächlich auf die Verwendung des hier angebotenen LED-Profils aus Silikon. Nur der Edelstahl Handlaufhalter mit gerader Anschraubplatte (Art.-Nr. 861-011-31) eignet sich vornehmlich für die Montage mit handelsüblichen LED-Streifen.
Diese Montagemöglichkeiten möchten wir näher erklären:
- Montagemöglichkeit des Nutrohres
- Ausführung der Handlaufenden
- LED Handlauf Montagevarianten
Montagemöglichkeit des Nutrohres
Die Handlaufhalter für Nutrohr gibt es für drei verschiedene Montagemöglichkeiten. Dabei bilden die Halter-Endbögen und die geraden Halter-Endstücke eine Ausnahme. Diese werden nur am Handlaufende verwendet, sie werden einfach in das Nutrohr eingesteckt und verklebt.
Die Halter für die Anordnung zwischen den Handlauf-Enden unterscheiden sich in der Art & Weise der Montage des Nutrohres am Halter:

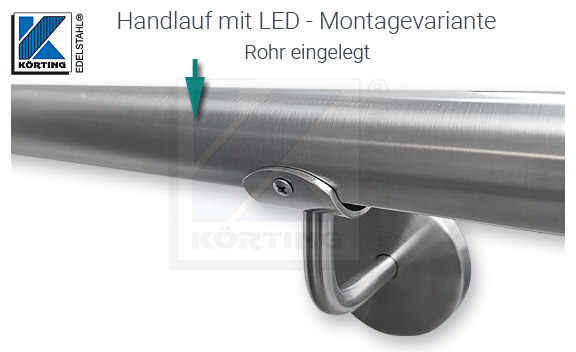

Edelstahlrohr einlegen
861-021-14
Handlaufhalter mit halbrunder Anschraubplatte
Dieser Halter hat den Vorteil, dass das Nutrohr von oben in den Halter eingelegt werden kann.
Die halbrunde Anschraubplatte erleichtert die Montage in der Hinsicht, dass die Halter zunächst zusammen mit dem Rohr an der Wand ausgerichtet und montiert werden können.
Das Handlaufrohr kann wieder demontiert werden, um die Anschlussarbeiten vom LED-Profil in einem extra Arbeitsschritt zu erledigen. Das Nutrohr wird dann zusammen mit dem LED-Profil wieder montiert.
Damit ist diese Variante ist auch dann von Vorteil, wenn später evtl. Wartungsarbeiten durchgeführt werden müssen.
Nachteil bei dieser Variante der Handlaufausführung sind die höheren Kosten der Handlaufhalter, im Vergleich zum Halter mit der kugelförmigen Aufnahme.

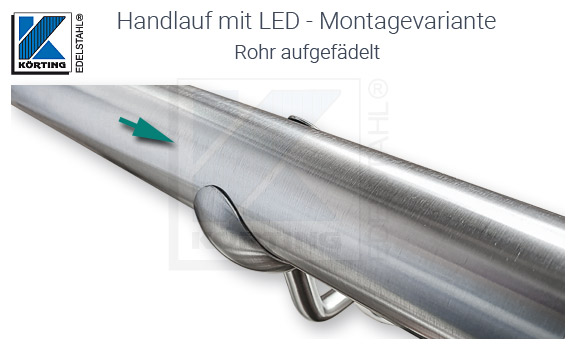

Edelstahlrohr auffädeln
861-009-31
Handlaufhalter mit kugelförmiger Rohraufnahme
Die kugelförmige Rohraufnahme dieses Handlaufhalters ist ein Edelstahlgussteil und sieht formschöner aus, das die halbrunde Aufnahme aus Blech.
Jedoch birgt diese Form einen Nachteil in sich. Da das Rohr von der Aufnahme umschlossen wird, kann das Nutrohr nur in die Aufnahme geschoben werden.
Das bedeutet, das LED-Profil muss in der Nut montiert sein, bevor die Halter auf dem Rohr positioniert werden können. Bei längeren Handläufen gestaltet sich dies etwas schwierig.
Von Vorteil ist für einige Montagevarianten, dass diese Halter einen gebogenen Handlaufträger mit Loch zur Durchführung des Anschlusskabels besitzen. Dieses Kabel muss beim Auffädeln des letzten Halters Stück für Stück nachgezogen werden.
Die Unterschiede, die es beim Anschluss des Kabels an das LED-Profil zu beachten gibt, haben wir auf unserer Seite ► LED Handlauf selber bauen näher erläutert.
Ausführung der Handlaufenden
Wie die Handlaufausführung gestaltet werden soll, bestimmen Sie nach ihrem Geschmack. Meist erfordern aber die baulichen Voraussetzungen die Ausführung des Edelstahl Handlaufes mit LED Beleuchtung.
Für die Entscheidung, ob Sie einen beleuchteten Handlauf montieren können, ist natürlich das Wichtigste: die Klärung der Stromzufuhr! Da die Gegebenheiten vor Ort sehr vielfältig sind, haben wir hier einige Montagemöglichkeiten aufgelistet. Diese sind alle unter Verwendung von Zubehörteilen für Nutrohr und einem LED-Profil ausgelegt. Für einen besseren Überblick sind die Teile zu den oben in der Einleitung genannten Kategorien zusammen gefasst.

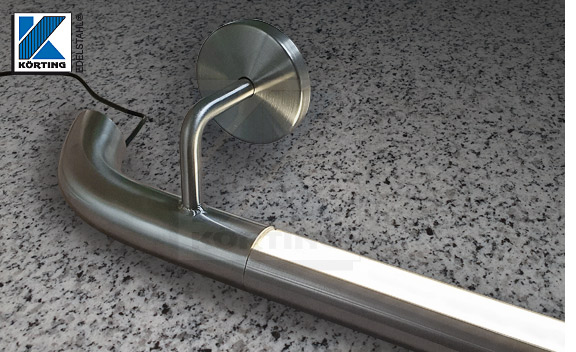

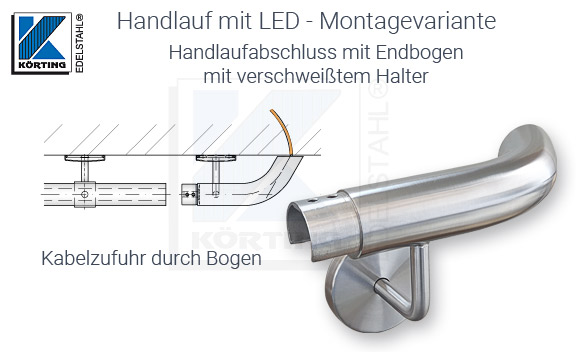

Handlaufabschluss mit Halter - Endbogen
Handlaufhalter - Endbogen
für LED-Kabeldurchführung & Nutrohr ø42,4 mm
Ausführung für die linke Seite: Art.-Nr. 643-616-14 und für die rechte Seite: Art.-Nr. 643-618-14
Dieser vorgefertigte Endbogen besteht aus einem gebogenen Edelstahlrohr mit verschweißtem Nutrohr-Verbinder und verschweißtem Handlaufhalter. Natürlich für jede Handlaufseite entsprechend ausgerichtet.
Der Bogen endet ca. 2 mm vor der Wand und ist nicht verschlossen. Durch diesen Bogen kann das Anschlusskabel zugeführt werden. Das ermöglicht eine unsichtbare und einfache Kabellegung. Die Lüsterklemme und eine angemessene Kabellänge haben Platz im Rohrinneren, so dass ein einfacher Stromanschluss realisiert werden kann. Der Handlaufhalter an sich ist der gleiche, wie der Halter mit halbrunder Anschraubplatte, so dass ein langer Wandhandlauf in einer einheitlichen Ansicht montiert werden kann.

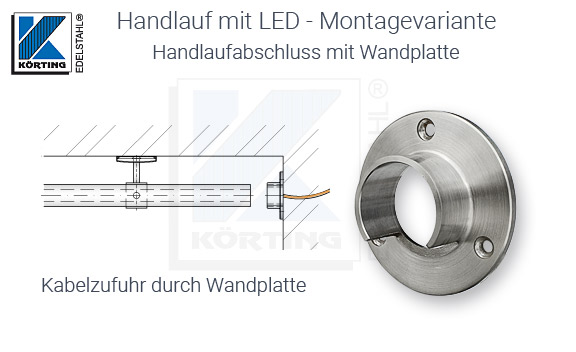

Handlaufabschluss mit stirnseitiger Wandplatte
Wandplatte für Nutrohr
Die Wandplatte Art.-Nr. 281-001-11 nimmt ein Nutrohr im ø42,4 mm auf. Sie kann verwendet werden, wenn der Handlauf stirnseitig an einer Wand fixiert werden soll.
Das ist häufiger der Fall, wenn ein Ganzglas-Geländer auf einem Podest bzw. einer Brüstung montiert wird. Sie bietet aber auch die Möglichkeit ein aus der Wand geführtes Zuleitungskabel zum LED-Profil im Wandhandlauf aufzunehmen. Der Handlauf wird einfach in den Bund der Wandplatte gesteckt, bevor der an den Haltern mit halbrunder Anschraubplatte fixiert wird.

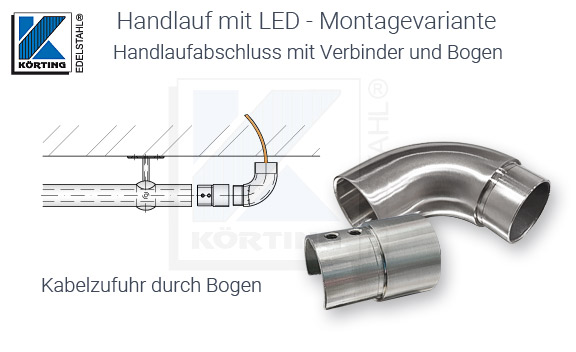

Handlaufabschluss mit Rohrverbinder und Rohrbogen
Rohrverbinder & Rohrbogen
Will man keinen vorgefertigten Bogen zur Wand verwenden, kann das Handlaufende mit einem Bogen zur Wand auch aus einzelnen System-Komponenten selbst montiert werden.
Um das Nutrohr mit dem Rohrbogen mit einem offenen Ende Art.-Nr. 129-328-14 zu verbinden, benötigt man einen Verbinder bzw. Adapter Art.-Nr. 281-024-34. Dieser dient generell der Verbindung von Edelstahl-Nutrohr ø42,4x1,5 mm mit Steckteilen für Edelstahlrohr ø42,4x2,0 mm.
Der Rohrbogen findet sonst seine Anwendung bei der Verbindung von Geländerhandläufen, zum Beispiel bei Treppenaugen, wenn zwei Bögen direkt miteinander verbunden werden sollen.
Bitte bedenken Sie:
Dies ist zwar die kostengünstigere Alternative der Ausführung des Handlaufendes in Form eines Bogens, doch können hier die Toleranzen und Oberflächen der Einzelteile nicht beeinflusst werden. So ist das Nachschleifen der Oberfläche nach dem Verkleben der Teile sinnvoll, um ein einheitliches Schliffbild für den Handlauf zu erhalten.
Für das Nachschleifen bieten wir feines Schleif-Vlies Art.-Nr. 99400050 (rotbraun) an, welches Sie auch in kurzen Längen bestellen können. Für den Endschliff empfehlen wir sehr feines Schleif-Vlies Art.-Nr. 99400051 (grau).

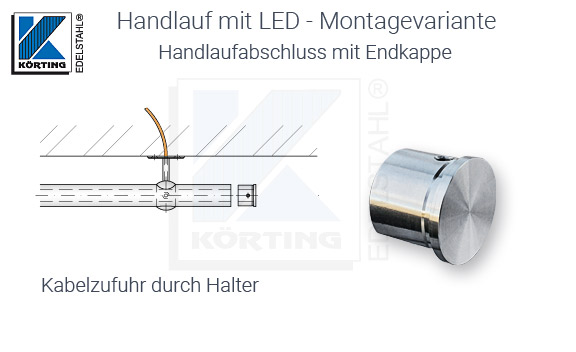

Handlaufabschluss mit flacher Endkappe
Endkappe für Nutrohr
Die Endkappe zum Verschließen des Nutrohres ø42,4x1,5 mm Art.-Nr. 281-016-11 hat eine
gerade, flache
Form und besitzt eine Aussparung für den Schlitz von 24x24 mm.
Also kann das
LED-Profil bis zum Ende den Handlaufes geführt werden.
Bei dieser Ausführung des Handlaufendes ist jedoch die Kabelführung zu
beachten! Das
Anschlusskabel muss vom Ende des LED-Profils wieder zurück zum letzten Halter geführt
werden. Lesen Sie
dazu unsere Hinweise zur
Kabelführung beim Anschluss des LED-Profils.
LED Handlauf Montagevarianten
Um die vielen Möglichkeiten der Kombination von Einzelkomponenten dazustellen, haben wir diese in Form von Übersichtszeichnungen dargestellt.
Wie bereits zuvor bei den Möglichkeiten der Nutrohr-Montage beschrieben, erfolgt die generelle Unterscheidung nach den Handlaufhaltern. So sind auch hier die Varianten der Montage den Handlaufhaltern zugeordnet.
Neben den Zeichnungen finden Sie die verwendeten Artikel mit den Artikelnummern aufgeschlüsselt. Damit können Sie sich einen Überblick verschaffen und dann bei der in Frage kommenden Variante direkt zu den Artikeln wechseln.
TIPP für Metallbauer:
Wir empfehlen, wann immer es geht, die Edelstahlteile der Handläufe kpl. zu verschweißen! Da die einzelnen Zubehörteile Toleranzen unterliegen, kann mitunter die Klebverbindung nicht vollflächig hergestellt werden. Bitte achten Sie aber darauf, dass auch die Oberflächen wieder angeglichen und geschliffen werden müssen!
ohne Verwendung von zusätzlichen Handlaufhaltern

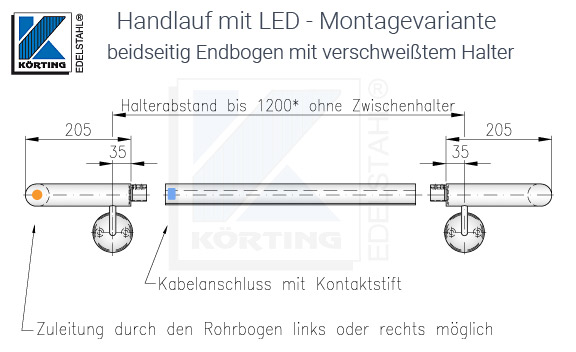

Montagevariante:
beidseitig Endbogen mit verschweißtem Handlaufhalter
Kurze Edelstahl Handläufe mit LED
Handläufe mit einem Halterabstand bis zu 1200 mm können relativ einfach mit einem linken und rechten Handlaufhalter-Endbogen aufgebaut werden.
Das LED-Profil kann durchgängig verlegt werden und der Kabelanschluss über einen Bogen erfolgen.
Artikel zum Aufbau eines LED-Handlaufes in dieser Montagevariante:
112-216-12 - Nutrohr ø42,4x1,5 mm
643-616-14 - Halter-Endbogen - links
643-618-14 - Halter-Endbogen - rechts
10-220-00 - DELO-DUOPOX AD840 - 2K-Epoxidharz-Kleber
861-008-00 - LED-Profil 24x24 mm
861-001-00 - Kabelanschlussset für LED Profil 24x24 mm
538252 - Fischer DUOPOWER 10x80
9047-08-090/A2-TX - Senk-Holzschraube 8x90 mm
Weiteres Material aus unserer Katergorie: LED-Profil mit Zubehör zum Anschluss
Netzteil entsprechend der Profillänge, Dimmer und Bewegungssensor
* Bitte achten Sie auf den Bauuntergrund, das gewählte Befestigungsmaterial und die damit verbundenen maximalen Lasten laut Dübelhersteller. Sollten Sie die Einzelteile nur verkleben, empfehlen wir einen um 20% reduzierten Abstand der Handlaufhalter einzuplanen.

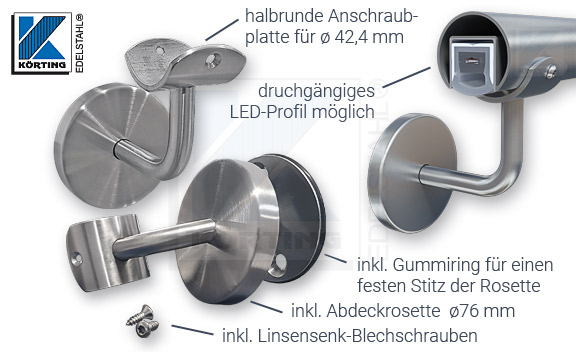

Verwendung von Handlaufhaltern mit halbrunder Anschraubplatte
Edelstahl Handlaufhalter mit halbrunder Anschraubplatte
Unser Halter mit der Art.-Nr. 861-021-14 ist eine weitere Haltervariante unseres Halters 643-501-14 und dieser hat sich in der Praxis seit Jahren bewährt. Die Kombination von Edelstahl Handläufen mit und ohne LED-Beleuchtung in einem Treppenhaus ist also in der gleichen Optik und mit denselben Wandabständen möglich.
Der Halter besteht aus einer stabilen Edelstahlronde ø72x5 mm, welche mit einem, in der Kante eingelassenen, Gummiring ausgestattet ist. Dieser Ring sorgt später für einen straffen Sitz der Abdeckrosette. Bei nicht ganz senkrechten Wänden wird damit das Klappern der Rosetten verhindert. Zur Befestigung an der Wand hat die Ronde 2 Senkbohrungen ø8,5 mm im Lochabstand von 50 mm.
Der 90° gebogene Handlaufträger ø12 mm ist rückseitig mit der Wandplatte verschweißt. Der Wandabstand bis Mitte Rohr beträgt 75 mm. Die gesamte Befestigung ist mit einer Abdeckrosette ø76x12 mm verdeckt.
Die halbrunde Anschraubplatte ist 40 mm breit und besitzt einen Innenradius von 21 mm. Sie ist mit dem Handlaufträger verschweißt und hat 2 Senkbohrungen ø4,5 mm.
Damit lassen sich nicht nur Nutrohre ø42,4x1,5 mm in die Halbschalte einlegen, wobei natürlich auch Handläufe aus Rundrohr ø42,4 mm oder Holz ø40-42 mm als Handlaufmaterial geeignet sind. Zur Befestigung des Handlaufes werden 2 Linsensenk-Blechschrauben 4,2x13 mm, mit Torx mitgeliefert. Diese sind für die Befestigung in der Wandstärke 1,5 mm gedacht, bei anderen Handläufen müssen Sie diese Schrauben gegen andere geeignete Schrauben austauschen.

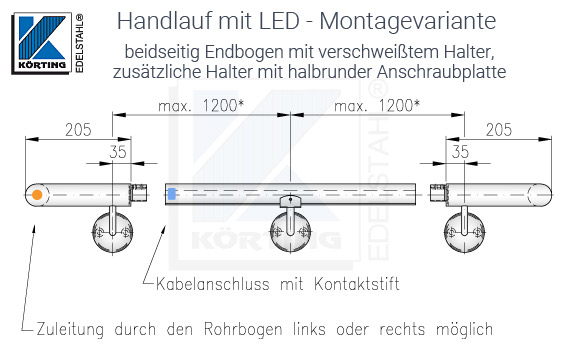

Montagevariante:
beidseitig Halter-Endbogen und zusätzliche Halter
Edelstahl Handläufe mit LED ab 1500 mm
Ist der Handlauf länger als 1500 mm sind Zwischenhalter notwendig!
In Kombination mit den beiden Halter Endbögen passt der Halter 861-021-14 dazu. Die Abstände werden vermittelt und sollten nicht größer als 1200 mm werden.
Das LED-Profil kann durchgängig verlegt werden und der Kabelanschluss über einen Bogen erfolgen. Bitte lesen Sie dazu unsere Hinweise zur Kabelführung.
Beachten Sie auch, dass die Länge des LED-Profils von 15 Meter nicht überschritten werden sollte.
Artikel zum Aufbau eines LED-Handlaufes in dieser Montagevariante:
112-216-12 - Nutrohr ø42,4x1,5 mm
643-616-14 - Halter-Endbogen - links
643-618-14 - Halter-Endbogen - rechts
861-021-14 - Halter mit halbrunder Anschraubplatte
10-220-00 - DELO-DUOPOX AD840 - 2K-Epoxidharz-Kleber
861-008-00 - LED-Profil 24x24 mm
861-001-00 - Kabelanschlussset für LED Profil 24x24 mm
538252 - Fischer DUOPOWER 10x80
9047-08-090/A2-TX - Senk-Holzschraube 8x90 mm
Weiteres Material aus unserer Katergorie: LED-Profil mit Zubehör zum Anschluss
Netzteil entsprechend der Profillänge, Dimmer und Bewegungssensor
* Bitte achten Sie auf den Bauuntergrund, das gewählte Befestigungsmaterial und die damit verbundenen maximalen Lasten laut Dübelhersteller. Sollten Sie die Einzelteile nur verkleben, empfehlen wir einen um 20% reduzierten Abstand der Handlaufhalter einzuplanen.

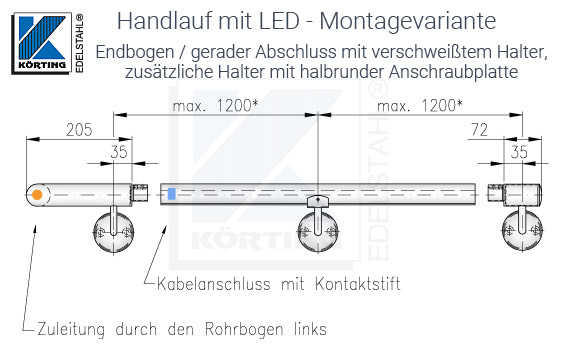

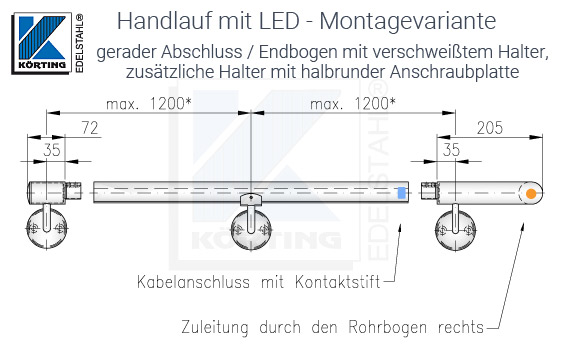

Montagevariante:
links Halter-Endbogen - rechts gerades Halter-Endstück
Edelstahl Handlauf mit LED - Bogen nur links
Wenn die Montagesituation vor Ort wenigstens einen Bogen am linken Ende des Handlaufes zulässt, sollten Sie diese Montagevariante einer Variante ohne Bogen vorziehen.
Das Anschlusskabel kann von der Wand über den linken Halter-Endbogen zum LED-Profil geführt werden. Da das durchgängige LED-Profil nur auf einer Seite angeschlossen wird, kann auf der anderen Seite auch ein geschlossenes Ende montiert werden.
Das gerade Halter-Endstück für die rechte Seite ist ebenfalls mit dem Halter verschweißt. Es passt zum Endbogen und zum Zwischenhalter mit halbrunder Anschraubplatte.
Artikel zum Aufbau eines LED-Handlaufes in dieser Montagevariante:
112-216-12 - Nutrohr ø42,4x1,5 mm
643-616-14 - Halter-Endbogen - links
643-608-14 - Halter-Endstück - rechts
861-021-14 - Halter mit halbrunder Anschraubplatte
10-220-00 - DELO-DUOPOX AD840 - 2K-Epoxidharz-Kleber
861-008-00 - LED-Profil 24x24 mm
861-001-00 - Kabelanschlussset für LED Profil 24x24 mm
538252 - Fischer DUOPOWER 10x80
9047-08-090/A2-TX - Senk-Holzschraube 8x90 mm
Weiteres Material aus unserer Katergorie: LED-Profil mit Zubehör zum Anschluss
Netzteil entsprechend der Profillänge, Dimmer und Bewegungssensor
* Bitte achten Sie auf den Bauuntergrund, das gewählte Befestigungsmaterial und die damit verbundenen maximalen Lasten laut Dübelhersteller. Sollten Sie die Einzelteile nur verkleben, empfehlen wir einen um 20% reduzierten Abstand der Handlaufhalter einzuplanen.
Montagevariante:
links gerades Halter-Endstück - rechts Halter-Endbogen
Edelstahl Handlauf mit LED - Bogen nur rechts
Wenn die Montagesituation vor Ort wenigstens einen Bogen am rechten Ende des Handlaufes zulässt, sollten Sie diese Montagevariante einer Variante ohne Bogen vorziehen.
Das Anschlusskabel kann von der Wand über den rechten Halter-Endbogen zum LED-Profil geführt werden. Da das durchgängige LED-Profil nur auf einer Seite angeschlossen wird, kann auf der anderen Seite auch ein geschlossenes Ende montiert werden.
Das gerade Halter-Endstück für die linke Seite ist ebenfalls mit dem Halter verschweißt. Es passt zum Endbogen und zum Zwischenhalter mit halbrunder Anschraubplatte.
Artikel zum Aufbau eines LED-Handlaufes in dieser Montagevariante:
112-216-12 - Nutrohr ø42,4x1,5 mm
643-606-14 - Halter-Endstück - links
643-618-14 - Halter-Endbogen - rechts
861-021-14 - Halter mit halbrunder Anschraubplatte
10-220-00 - DELO-DUOPOX AD840 - 2K-Epoxidharz-Kleber
861-008-00 - LED-Profil 24x24 mm
861-001-00 - Kabelanschlussset für LED Profil 24x24 mm
538252 - Fischer DUOPOWER 10x80
9047-08-090/A2-TX - Senk-Holzschraube 8x90 mm
Weiteres Material aus unserer Katergorie: LED-Profil mit Zubehör zum Anschluss
Netzteil entsprechend der Profillänge, Dimmer und Bewegungssensor
* Bitte achten Sie auf den Bauuntergrund, das gewählte Befestigungsmaterial und die damit verbundenen maximalen Lasten laut Dübelhersteller. Sollten Sie die Einzelteile nur verkleben, empfehlen wir einen um 20% reduzierten Abstand der Handlaufhalter einzuplanen.

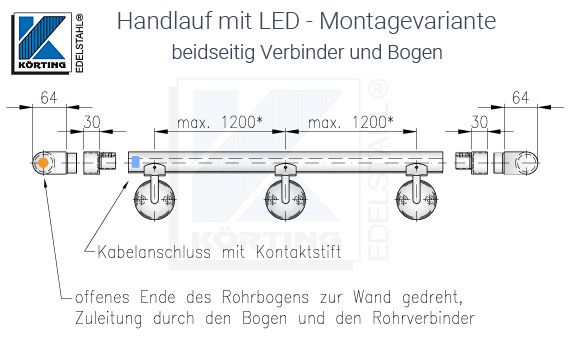

Montagevariante:
beidseitig Rohrbogen & Rohrverbinder
Edelstahl Handlauf mit LED - Enden mit Bögen
Diese Variante der Montage stellt eine kostengünstige Alternative zu unseren komplett verschweißten Halter-Endbögen dar.
Hier werden jeweils ein Rohrverbinder und ein Rohrbogen benötigt. Der Verbinder stellt den Übergang vom Nutrohr ø42,4x1,5 mm auf den Bogen mit einem Anschluss für Rohr ø42,4x2,0 mm her. Der Verbinder hat im Inneren einen Durchgang im ø20 mm. Der Anschlussbogen besitzt ein offenes Ende, so kann das Anschlusskabel von der Wand aus zum LED-Profil gelegt werden. Bitte lesen Sie dazu unsere Hinweise zur Kabelführung. Der Handlauf kann in einem Stück in die Halbschalen der Zwischenhalter eingelegt werden.
Artikel zum Aufbau eines LED-Handlaufes in dieser Montagevariante:
112-216-12 - Nutrohr ø42,4x1,5 mm
281-024-34 - Rohrverbinder für Nutrohr
129-328-14 - Anschlussbogen 90°
861-021-14 - Halter mit halbrunder Anschraubplatte
10-220-00 - DELO-DUOPOX AD840 - 2K-Epoxidharz-Kleber
861-008-00 - LED-Profil 24x24 mm
861-001-00 - Kabelanschlussset für LED Profil 24x24 mm
538252 - Fischer DUOPOWER 10x80
9047-08-090/A2-TX - Senk-Holzschraube 8x90 mm
Weiteres Material aus unserer Katergorie: LED-Profil mit Zubehör zum Anschluss
Netzteil entsprechend der Profillänge, Dimmer und Bewegungssensor
* Bitte achten Sie auf den Bauuntergrund, das gewählte Befestigungsmaterial und die damit verbundenen maximalen Lasten laut Dübelhersteller. Sollten Sie die Einzelteile nur verkleben, empfehlen wir einen um 20% reduzierten Abstand der Handlaufhalter einzuplanen.

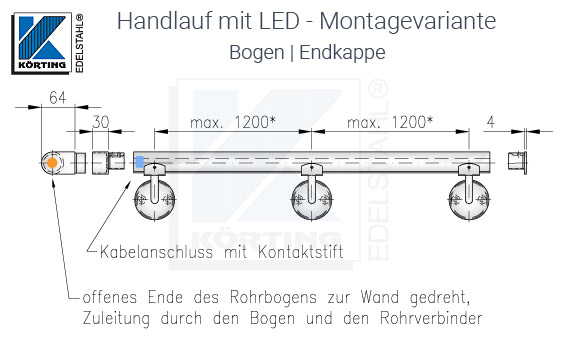

Montagevariante:
Rohrbogen & Rohrverbinder | flache Endkappe
Edelstahl Handlauf mit LED - Ende mit Bogen | Ende mit Endkappe
Wenn nur einseitig ein Bogen montiert werden kann, reicht es, wenn das andere Ende mit einer flachen Endkappe verschlossen wird. Die Kabelführung muss nicht durch einen Halter erfolgen. Die Verlegung der Zuleitung erfolgt durch den Bogen und den Verbinder zum durchgängig im Nutrohr verlegten LED-Profil. Bitte lesen Sie dazu unsere Hinweise zur Kabelführung.
Der Handlauf kann in einem Stück in die Halbschalen der Zwischenhalter eingelegt werden.
Artikel zum Aufbau eines LED-Handlaufes in dieser Montagevariante:
112-216-12 - Nutrohr ø42,4x1,5 mm
281-024-34 - Rohrverbinder für Nutrohr
129-328-14 - Anschlussbogen 90°
281-016-11 - Endkappe für Nutrohr
861-021-14 - Halter mit halbrunder Anschraubplatte
10-220-00 - DELO-DUOPOX AD840 - 2K-Epoxidharz-Kleber
861-008-00 - LED-Profil 24x24 mm
861-001-00 - Kabelanschlussset für LED Profil 24x24 mm
538252 - Fischer DUOPOWER 10x80
9047-08-090/A2-TX - Senk-Holzschraube 8x90 mm
Weiteres Material aus unserer Katergorie: LED-Profil mit Zubehör zum Anschluss
Netzteil entsprechend der Profillänge, Dimmer und Bewegungssensor
* Bitte achten Sie auf den Bauuntergrund, das gewählte Befestigungsmaterial und die damit verbundenen maximalen Lasten laut Dübelhersteller. Sollten Sie die Einzelteile nur verkleben, empfehlen wir einen um 20% reduzierten Abstand der Handlaufhalter einzuplanen.
Verwendung von Haltern mit kugelförmiger Aufnahme

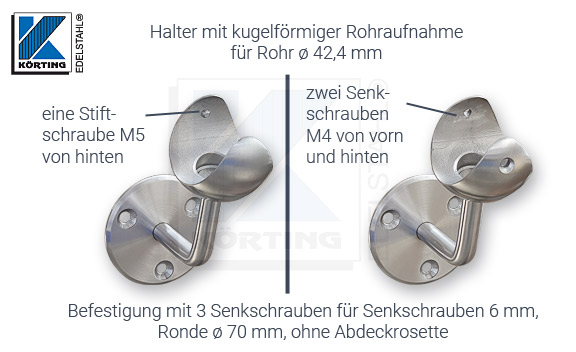

Edelstahl Handlaufhalter mit kugelförmiger Rohraufnahme
Einen kostengünstigen Handlaufhalter für Handläufe mit LED-Beleuchtung stellt der Halter mit der Art.-Nr. 861-009-31 dar.
Grundsätzlich besteht dieser Halter aus einer Edelstahl-Ronde ø70x4 mm und hat zur Befestigung an der Wand 3 Senkbohrungen ø6,5 mm im Lochkreis von ø50 mm. Der Handlaufträger ø12 mm ist nur 70° gebogen und rückseitig in der Ronde verschweißt. Durch diese Schrägstellung beträgt der Abstand Mitte Handlauf bis zur Wand 90 mm. Das hat zur Folge, dass dieser Halter mit anderen Haltern nicht kombiniert werden kann. Zusätzlich hat dieser Handlaufträger eine Durchgangsbohrung ø6 mm, welche die Durchführung des Kabels ermöglicht.
Die kugelförmige Aufnahme dient zur Montage von Handläufen mit einem ø42,4 mm, was natürlich nicht nur Nutrohre, sondern auch Rundrohre oder Holzhandläufe sein können. Die Befestigung am Rohr erfolgt durch Verklemmen mit einem Gewindestift M5. Die Aufnahme aus Guss umschließt das Rohr mehr als die Hälfte, so dass der Halter zur Montage auf das Rohr gesteckt werden muss. Er erlaubt damit aber auch die durchgängige Montage des LED-Profils im Nutrohr.
Diesen Halter bieten wir auch mit zwei Linsensenkkopfschrauben M4 zur Befestigung am Nutrohr unter der Art.-Nr. 861-010-31 an. Warum wir diesen Halter mit extra Schrauben anbieten, haben wir in unserem Haltervergleich dargelegt.

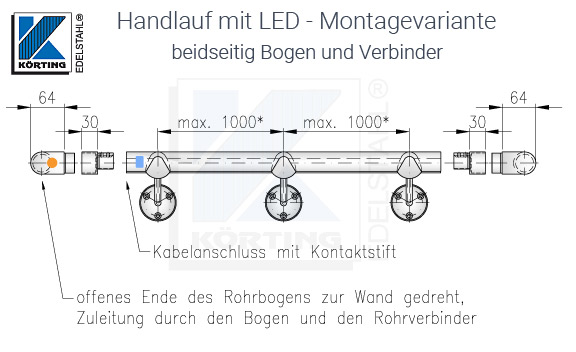

Montagevariante:
beidseitig Rohrbogen & Rohrverbinder
Edelstahl Handlauf mit LED - Enden mit Bögen
Mit dieser Zusammenstellung von Edelstahl Zubehörteilen kann ein kostengünstiger Handlauf mit durchgehender LED-Beleuchtung, d. h. ohne Stückelung des LED-Profils, montiert werden.
Die Zuleitung kann einfach über einen der Bögen mit dem Verbinder direkt zum LED-Profil verlegt werden. Bitte lesen Sie dazu unsere Hinweise zur Kabelführung.
Die Handlaufhalter mit der Rohraufnahme müssen vor dem Verkleben der Bögen auf das Nutrohr mit dem LED-Profil aufgefädelt werden!
Artikel zum Aufbau eines LED-Handlaufes in dieser Montagevariante:
112-216-12 - Nutrohr ø42,4x1,5 mm
281-024-34 - Rohrverbinder für Nutrohr
129-328-14 - Anschlussbogen 90°
861-009-31 - Halter mit kugelförmiger Aufnahme
10-220-00 - DELO-DUOPOX AD840 - 2K-Epoxidharz-Kleber
861-008-00 - LED-Profil 24x24 mm
861-001-00 - Kabelanschlussset für LED Profil 24x24 mm
555008 - Fischer DUOPOWER 8x40
7995-06-060/A2 - Linsensenkkopf-Holzschraube 6x60 mm
Weiteres Material aus unserer Katergorie: LED-Profil mit Zubehör zum Anschluss
Netzteil entsprechend der Profillänge, Dimmer und Bewegungssensor
* Bitte achten Sie auf den Bauuntergrund, das gewählte Befestigungsmaterial und die damit verbundenen maximalen Lasten laut Dübelhersteller. Sollten Sie die Einzelteile nur verkleben, empfehlen wir einen um 20% reduzierten Abstand der Handlaufhalter einzuplanen.
Montagevariante:

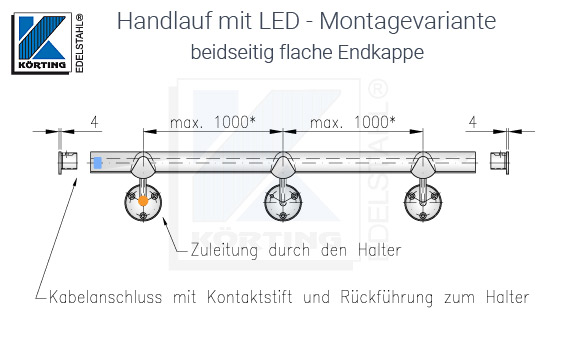

beidseitig mit flacher Endkappe
Edelstahl Handlauf mit LED - Enden mit Endkappe
Der Vorteil dieser Montagevariante ist, dass die Stoßstellen entfallen, welche durch das Aneinanderreihen von Verbinder und Bögen entstehen.
Wenn das Handlaufende mit der flachen Endkappe verschlossen ist, muss die Zuleitung durch den Handlaufhalter erfolgen. Das bedeutet, dass das Anschlusskabel vom Ende des LED-Profils durch die Luftkammer des Profils zurück zum letzten Halter des Handlaufes geführt werden muss. Dies erfordert etwas Geschick und Geduld bei der Montage, da die Halter mit der kugelförmigen Aufnahme auf das Nutrohr mit dem LED-Profil aufgesteckt werden müssen. Der Anschluss bzw. Kabelausgang erfolgt über den gebogenen Handlaufträger direkt in der Mitte der Halterronde. Bitte achten Sie auf einen rechtwinkligen Kabelausgang an der Wand, um nicht in Konflikt mit den Dübeln zu geraten! Bitte lesen Sie dazu unsere Hinweise zur Kabelführung.
Artikel zum Aufbau eines LED-Handlaufes in dieser Montagevariante:
112-216-12 - Nutrohr ø42,4x1,5 mm
281-016-11 - Endkappe für Nutrohr
861-009-31 - Halter mit kugelförmiger Aufnahme
10-220-00 - DELO-DUOPOX AD840 - 2K-Epoxidharz-Kleber
861-008-00 - LED-Profil 24x24 mm
861-001-00 - Kabelanschlussset für LED Profil 24x24 mm
555008 - Fischer DUOPOWER 8x40
7995-06-060/A2 - Linsensenkkopf-Holzschraube 6x60 mm
Weiteres Material aus unserer Katergorie: LED-Profil mit Zubehör zum Anschluss
Netzteil entsprechend der Profillänge, Dimmer und Bewegungssensor
* Bitte achten Sie auf den Bauuntergrund, das gewählte Befestigungsmaterial und die damit verbundenen maximalen Lasten laut Dübelhersteller. Sollten Sie die Einzelteile nur verkleben, empfehlen wir einen um 20% reduzierten Abstand der Handlaufhalter einzuplanen.

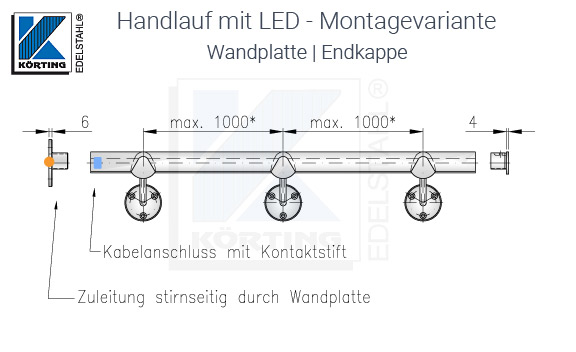

Montagevariante:
Wandplatte | flache Endkappe
Edelstahl Handlauf mit LED - Ende mit Wandplatte
Wenn der Handlauf stirnseitig vor einer Wand endet und dort das Kabel aus der Wand in
den Handlauf
geführt werden kann, kommt die Wandplatte für Nutrohr zu Einsatz. Sie besitzt
einen Bund
und eine große Öffnung, in welche das Nutrohr mit dem LED-Profil
eingeschoben werden
kann.
Der Kabelanschluss ist recht einfach und kann ohne die Rückführung durch die
Halter
erfolgen. Jedoch sollte das LED-Profil L-förmig zugeschnitten werden, da das
Profil bzw. das
Nutrohr fast bündig mit der Wandplatte abschließt und die Kontaktstifte untergebracht werden
müssen.
Bitte lesen Sie dazu unsere Hinweise
zum
LED-Profil zuschneiden.
Artikel zum Aufbau eines LED-Handlaufes in dieser Montagevariante:
112-216-12 -
Nutrohr ø42,4x1,5 mm
281-001-11 -
Wandplatte für
Nutrohr
281-016-11 -
Endkappe für
Nutrohr
861-009-31 -
Halter
mit kugelförmiger Aufnahme
10-220-00 -
DELO-DUOPOX AD840 - 2K-Epoxidharz-Kleber
861-008-00 -
LED-Profil 24x24 mm
861-001-00 -
Kabelanschlussset für LED Profil 24x24 mm
555008 -
Fischer
DUOPOWER
8x40
7995-06-060/A2
-
Linsensenkkopf-Holzschraube 6x60 mm
Weiteres Material aus unserer Katergorie: LED-Profil mit
Zubehör zum
Anschluss
Netzteil entsprechend der Profillänge, Dimmer und Bewegungssensor
* Bitte achten Sie auf den Bauuntergrund, das gewählte Befestigungsmaterial und die damit verbundenen maximalen Lasten laut Dübelhersteller. Sollten Sie die Einzelteile nur verkleben, empfehlen wir einen um 20% reduzierten Abstand der Handlaufhalter einzuplanen.
Verwendung von LED-Streifen & Halter mit flacher Anschraubplatte

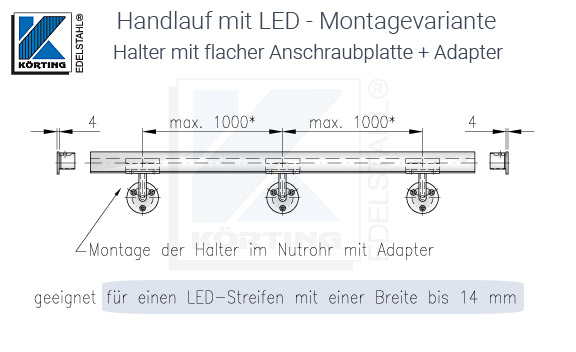

Montagevariante:
mit LED-Streifen, ALU-Profil & Abdeckung
Edelstahl Handlauf mit LED - Streifen
Zur Montage eines Edelstahlhandlaufes mit LED Beleuchtung kann auch ein LED-Streifen verwendet werden. Bei Ausführung des Edelstahlhandlaufes mit einem Nutrohr ø42,4 mm können dazu auch Handlaufhalter mit geraden Anschraubplatte verwendet werden. Sie werden über ein Adapterstück in der Nut des Nutrohres montiert. Dieser Adapter hat eine durchgehende Aussparung, durch welche ein der LED-Streifen geführt werden kann Somit kann der Streifen auch ohne Unterbrechung durch alle Halter des Handlaufes gezogen werden. Hier finden Sie einige Montagehinweise zum Nutrohradapter.
Da es diese LED Streifen in einer großen Auswahl von Farben und Ausführungen gibt, ergeben sich auch für den Handlauf mehr Gestaltungsmöglichkeiten. Bitte beachten Sie, dass diese Montagevariante nur für den Innenbereich geeignet ist.
Zur Montage für solch eine Ausführungsvariante gehören noch weitere Zubehörteile, wie ein passendes Alu-Profil und eine dazu passende Profilabdeckung. Beides bieten wir hier im online-edelstahlshop.eu nicht an, die Edelstahlteile schon.
Ein Beispiel der Umsetzung finden Sie in unseren ► Kundenbewertungen.
Artikel zum Aufbau eines LED-Handlaufes in dieser Montagevariante:
112-216-12 - Nutrohr ø42,4x1,5 mm
281-016-11 - Endkappe für Nutrohr
861-011-31 - Halter mit flacher Anschraubplatte
639-019-10 - Nutrohr-Adapter für flache Anschraubplatte
10-220-00 - DELO-DUOPOX AD840 - 2K-Epoxidharz-Kleber
861-008-00 - LED-Profil 24x24 mm
861-001-00 - Kabelanschlussset für LED Profil 24x24 mm
* Bitte achten Sie auf den Bauuntergrund, das gewählte Befestigungsmaterial und die damit verbundenen maximalen Lasten laut Dübelhersteller. Sollten Sie die Einzelteile nur verkleben, empfehlen wir einen um 20% reduzierten Abstand einzuplanen.
Stand der Bearbeitung 04/2025, ohne Gewähr auf Vollständigkeit
