Edelstahl Ronde 80x8 mm für Geländerpfosten 42,4 mm - V2A

  • Edelstahlronde 80x8 mm als Auflagevergrößerung für die Montage von Pfosten aus Edelstahl bei Pfostenbefestigungen mit eingeschweißter Gewindescheibe
  • Verwendung der Ronde 80x8 mm bei einer Pfostenbefestigung mit eingeschweißter Gewindescheibe
  • Edelstahlronde 80x8 mm - Abmessungen
  • Edelstahlronde 80x8 mm - Montageansicht Pfostenbefestigung auf freitragender Stufe
  • Edelstahlronde 80x8 mm als Auflagevergrößerung für die Montage von Pfosten aus Edelstahl bei Pfostenbefestigungen mit eingeschweißter Gewindescheibe
  • Verwendung der Ronde 80x8 mm bei einer Pfostenbefestigung mit eingeschweißter Gewindescheibe
  • Edelstahlronde 80x8 mm - Abmessungen
  • Edelstahlronde 80x8 mm - Montageansicht Pfostenbefestigung auf freitragender Stufe
Einzelpreis
5,95 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Staffelpreise
Staffelpreise
ab 10 Stück4,55 EUR/Stück
ab 20 Stück4,08 EUR/Stück
ab 50 Stück3,82 EUR/Stück
ab 100 Stück3,66 EUR/Stück
inkl. MwSt., zzgl. Versandkosten
Größere Mengen bitte anfragen.
Stück
Gesamt: 5,95 EUR inkl. MwSt., zzgl. Versand
Einzelpreis: 5,95 EUR/Stück ab 1 Stück inkl. MwSt.
Lieferbar ab:

Mo., den 28.05.2018

Versandart

Paketdienst ( 3,50 € - Laufzeit 1-2 Tage)

Beschreibungstext
Edelstahl Ronde 80x8 mm mit Loch 16,5 mm + Vertiefung (V2A)
Artikel-Nummer:
712-08008-11
Werkstoff-Nr.:

1.4301

Werkstoff-Bez.:

X5CrNi18-10 (V2A - Korrosionswiderstandsklasse II)

Oberfläche:

fein gedreht mit umlaufender 45° Fase

Maße:

Durchmesser 80x8 mm

Bohrungen:

1 Duchgangsbohrung 16,5 mm - mittig
1 Vertiefung für Edelstahlrohr 42,4 mm - 1,5 mm tief

Einsatzort:

Wohnbereich, innen
Außenbereich, ländlich

Montagebeispiel Geländerpfosten auf freitragenden Stufen

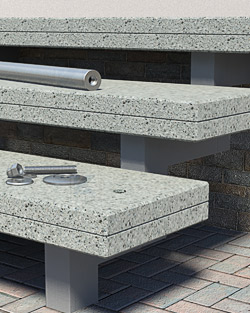

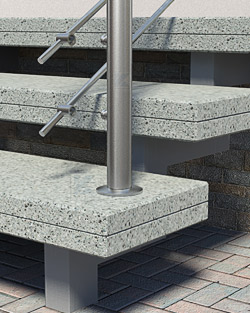

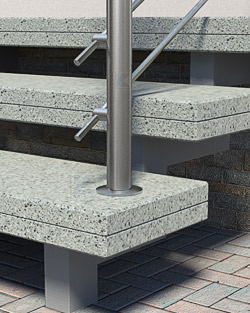

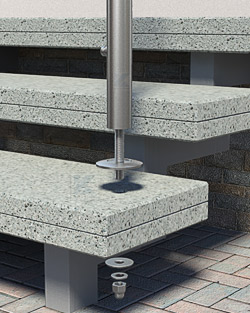

Geländerpfosten Montage auf freitragenden Stufen - Pfostenende mit Gewindescheibe - Montageschritt 04Geländerpfosten Montage auf freitragenden Stufen - Pfostenende mit Gewindescheibe - Montageschritt 01Geländerpfosten Montage auf freitragenden Stufen - Pfostenende mit Gewindescheibe - Montageschritt 02Geländerpfosten Montage auf freitragenden Stufen - Pfostenende mit Gewindescheibe - Montageschritt 03
Befestigungsbeispiel: Treppengeländer mit Querstreben in Stabhaltern

Pfostenende mit Innengewinde M16 zur aufgesetzten Montage von Geländerpfosten



Vorteile
  • schlanke Befestigung an kleinen Stufen möglich
  • kein Verrutschen der Auflageronde durch Vertiefung auf der Oberseite der Ronde
  • Lieferung inkl. zusätzlicher Ronde zur Auflagevergrößerung für die Stufenunterseite
  • gute Lösung für Holzstufen
Nachteile
  • nur geringe Pfostenabsände realisierbar
  • relativ große Durchgangsbohrung erforderlich
Montagehinweise
  • bei einer guten Geländerplanung können freitragende Granitstufen bereits vor der Montage vom Steinmetzbetrieb gebohrt werden
  • erfolgte ein genaues Aufmaß und die entsprechende Zeichnungserstellung, beschränkt sich die Montage des Geländerpfostens auf das Verschrauben der Befestigungsteile
Technische Änderungen vorbehalten. Stand 11/2016
