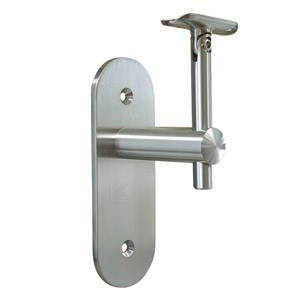

Handlaufhalter f.Plattenbaust. | Gelenk+Anschr.-pl. | Senkb.Ø6,5 - V2A
- Einzelpreis
-
51,21 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Staffelpreise
| ab 5 Stück | 50,62 EUR/Stück |
| ab 10 Stück | 49,41 EUR/Stück |
| ab 25 Stück | 48,26 EUR/Stück |
| ab 50 Stück | 47,25 EUR/Stück |
Größere Mengen bitte anfragen.
Beschreibungstext
- Artikel-Nummer:
- 641-903-14
- Werkstoff-Nr.:
1.4301
- Werkstoff-Bez.:
- X5CrNi18-10 (V2A - Korrosionswiderstandsklasse II)
- Oberfläche:
Edelstahl-Wandblech fein geschliffen
Handlaufhalter Korn 600 geschliffen
Handlaufträger Korn 600 geschliffen- Ausführung:
- mit extra langer Wandplatte für eine optimale Kraftverteilung, lange Wandplatte mit Bohrungen für Holzsenkschrauben 6 mm

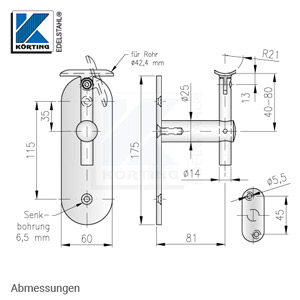

- Maße:
Edelstahl-Wandblech 175x60x6 mm
2 Senkbohrungen für Holzsenkschrauben 6 mm
Handlaufhalter ø 25 mm
Handlaufträger ø 14 mm, mit Gelenk
Anschraubplatte 63 x 25 mm für Rohr ø 42,4 mm,
inkl. zwei versetzte Durchgangsbohrungen ø 5,5 mm, im Abstand von 45 mm
Drehpunkt - Abstand von Unterkante Rohr 13 mm
Höhenverstellung im Bereich von 40 bis 80 mm möglich
Wandabstand mit Wandblech 81 mm- Anwendung:
Edelstahl- und Holzhandläufe im ø 40 - 42 mm
- Montageart:
zum Verschrauben am Handlauf und zum Verschrauben an der Wand
- Bauuntergrund:
- geeignet für Plattenbaustoffe:
OSB-Platte 18 mm
Spanplatte 16 mm
Gipskartonplatten 2x12,5 mm
Gipsfaserplatte 12,5 mm - Befestigung mgl. mit:
Linsensenkkopf-Holzbauschraube 6x90 mm mit Torx - V2A (Art.-Nr. 9046-06-090/A2-TX)
in Verbindung mit Fischer DUOTEC 12 (Art.-Nr. 542796)
- Halterabstände:
Bitte informieren Sie sich in unserer unten stehenden Tabelle über die empfohlenen Halterabstände für den entsprechenden Bauuntergrund.
- Lieferumfang:
1 Edelstahl-Wandblech 175x60x6 mm
1 Handlaufhalter ø25 mm
1 Handlaufträger ø14 mm mit Gelenk und Anschraubplatte für Rohr ø 42,4 mm
1 Senkschraube M8x20 mm mit Innensechskant (DIN 7991/A2)- Hersteller:
Körting EDELSTAHL®
- Einsatzort:
Wohnbereich innen / ländlicher Außenbereich bei geringer Schadstoffbelastung
jedoch nicht im Küsten- und Schwimmbadbereich- Widerrufsrecht:
Dieser Handlaufhalter wird ausschließlich auftragsbezogen hergestellt. Bitte beachten Sie, dass für Produkte, welche auf die persönlichen Bedürfnisse der Kunden angefertigt werden, kein Widerrufsrecht besteht. (BGB §312g) Dies gilt auch für alle Einzelkomponenten, welche für die Montage und beziehungsweise Funktion des Halters erforderlich sind.
Empfehlungen zum Halterabstand
Empfohlene Halterabstände
In der nachfolgenden Übersicht haben wir unter Berücksichtigung des Bauuntergrundes die maximal möglichen Halterabstände ermittelt.
 |
 |
 |
 |
 |
| Art.-Nr. 641-903 |
OSB - Platte 18 mm |
Spanplatte 16 mm |
Gipskarton 2x 12,5 mm |
Gipsfaserplatte 12,5 mm |
 |
720 mm | 890 mm | 480 mm | 570 mm |
Die angegebenen Werte beziehen sich auf eine maximale Plattenstützweite von 625 mm.
Beachten Sie bitte die Angaben des Dübelherstellers und nehmen Sie sich etwas Zeit für das Fischer - Montagevideo:
Technische Änderungen und Irrtümer vorbehalten. Stand 03/2023
