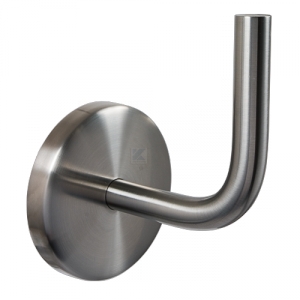

Handlaufhalter - verschweißte Ronde ø74 mm mit Rosette - V4A

Empfohlene Halterabstände

In der nachfolgenden Übersicht haben wir unter Berücksichtigung des Bauuntergrundes die maximal möglichen Halterabstände ermittelt.



Art.-Nr. 643-502	Beton ab C20/25	Vollziegel ab Mz12	Kalksand- vollstein ab KS12	Hochloch- ziegel ab HLZ12	Kalksand- lochstein ab KSL12	Porenbeton Druckfest. >=6N/mm²	Massivholz Buche
	1400 mm*1	810 mm	380 mm*2	540 mm*3	460 mm*3	-	-
	1400 mm*1	-	-	-	-	-	-
	1400 mm*1	1170 mm	1400 mm*1	320 mm*2	1400 mm	880 mm	-
	-	-	-	-	-	-	1200 mm



^*1 Die, insbesondere bei dem Untergrund "Beton", möglichen Halterabstände werden in unseren Berechnungen dahingehend begrenzt, dass eine Durchbiegung der Edelstahlrohre bei einer Verkehrslast von 0,5 kN/m auf max. 5 mm möglich ist.

^*2 Diese Werte dienen nur zur Information. Auf Grund des Bauuntergrundes sind nur sehr geringe Abstände der Handlaufhalter möglich.

^*3 Bei der Montage ist zusätzlich eine Ankerhülse FIS16x85K zu verwenden.

Technische Änderungen und Irrtümer vorbehalten. Stand 04/2022
