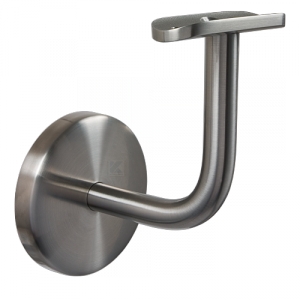

Handlaufhalter Edelstahl mit Auflageplatte und Abdeckrosette - V2A
Artikel-Nr:
643-201-14
- Einzelpreis
-
14,31 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Staffelpreise
| ab 5 Stück | 13,95 EUR/Stück |
| ab 10 Stück | 13,64 EUR/Stück |
| ab 25 Stück | 13,41 EUR/Stück |
| ab 50 Stück | 13,19 EUR/Stück |
| ab 100 Stück | 12,86 EUR/Stück |
Größere Mengen bitte anfragen.
Beschreibungstext

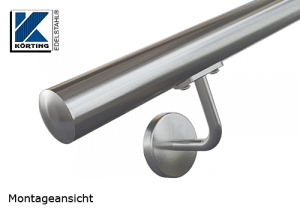

Handlaufhalter gebogen mit Abdeckrosette, Anschraubplatte und anschraubbarer Edelstahlronde - V2A
- Artikel-Nummer:
- 643-201-14
- Werkstoff-Nr.:
1.4301
- Werkstoff-Bez.:
X5CrNi18-10 (V2A - Korrosionswiderstandsklasse II)
- Oberfläche:
Edelstahlronde roh, mit seitlichen Nut für Gummiring
Handlaufträger Korn 600 geschliffen
Abdeckrosette umlaufend Korn 600 geschliffen- Ausführung:
- mit rückseitig verschraubter Edelstahl-Ronde 72x5 mm

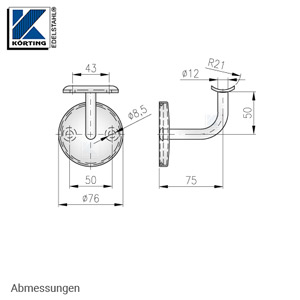

- Maße:
Edelstahlronde 72x5 mm
Handlaufträger 12 mm, Schenkel 70x50 mm, 90° gebogen
inkl. 1 Innengewinde M8x20 mm, 1 Innengewinde M6x15 mm
Auflageplatte 65x25 mm
Abdeckrosette 76x12 mm- Bohrungen:
2 Senkbohrungen 8,1 mm von vorn, Lochkreis 50 mm
1 Senkbohrung M8 mm, rückseitig, mittig- Lieferumfang:
1 Edelstahlronde 72x5 mm inkl. Gummiring
1 Handlaufträger 12 mm gebogen
1 Abdeckrosette 76x12 mm
1 Senkschraube M8x20 mm (DIN 7991/A2)
1 Anschraubplatte für Handlauf Durchmesser 40-45 mm
1 Senkschraube M6x12 mm (DIN 7991/A2)
Handlaufmontage Empfehlungen
Empfehlungen zur Handlaufmontage mit unserem Handlaufhalter aus Edelstahl
Bei der Handlaufmontage mit dem Handlaufhalter 643-200-14 empfehlen wir wie folgt vorzugehen.
Allgemeine Informationen zur Handlauf Höhe:
Bevor Sie den Edelstahl Handlauf montieren, sollten Sie die für Sie optimale Handlauf Höhe ermitteln.
Der Edelstahl Handlauf sollte in einer Höhe zwischen 800 mm und 1000 mm an der Wand befestigt werden.
Wir empfehlen eine Handlauf Höhe von 900 mm.
Richtwerte für Handlauf Höhen in Abhängigkeit der Körpergröße
Körpergröße 1,65 m = 800 mm
Körpergröße 1,80 m = 900 mm
Körpergröße 1,95 m = 1000 mm
Körpergröße 1,80 m = 900 mm
Körpergröße 1,95 m = 1000 mm
Weitere Informationen zur Montage von Handläufen
finden Sie unter Treppenhandlauf richtig montieren.
Montage Anschraubplatte:

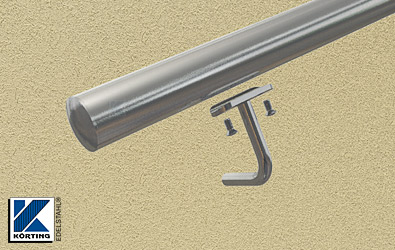

Schrauben Sie zuerst die Anschraubplatte
mit der Senkschraube M6x12 mm (DIN 7991) an den gebogenen Handlaufträger an.
Tipp: Bitte achten Sie darauf, dass der gebogene Handlaufträger rechtwinklig zum Edelstahl Handlauf ausgerichtet sein muss. (die Edelstahlronden (Wandplatten) liegen sonst nicht vollständig an der Wand an)
Nun können Sie den Handlaufträger mit der Anschraubplatte am Edelstahl Handlauf anschrauben, verwenden Sie dazu die 2 Linsensenkkopfschrauben M6x12 mm (DIN 966).
Schrauben Sie zuerst die Anschraubplatte
mit der Senkschraube M6x12 mm (DIN 7991) an den gebogenen Handlaufträger an.
Tipp: Bitte achten Sie darauf, dass der gebogene Handlaufträger rechtwinklig zum Edelstahl Handlauf ausgerichtet sein muss. (die Edelstahlronden (Wandplatten) liegen sonst nicht vollständig an der Wand an)
Nun können Sie den Handlaufträger mit der Anschraubplatte am Edelstahl Handlauf anschrauben, verwenden Sie dazu die 2 Linsensenkkopfschrauben M6x12 mm (DIN 966).
Montage Edelstahlronde:

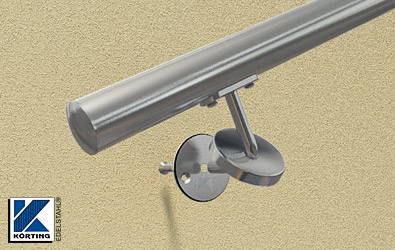

Die Edelstahlronde 66x5 mm schrauben Sie bitte von der Rückseite aus an den Handlaufträger, verwenden Sie dazu die Senkschraube M8x20 mm (DIN 7991).
Tipp: Rosetten NICHT vergessen!
Schieben Sie die Abdeckrosetten bis kurz unter den Edelstahl Handlauf und kleben Sie einen kleinen Streifen Krebband an den gebogenen Handlaufträger. Dies verhindert, dass die Abdeckrosette bei der Montage nicht immer wieder nach unten ruscht und so die geschliffene Oberfläche beschädigt..
Die Edelstahlronde 66x5 mm schrauben Sie bitte von der Rückseite aus an den Handlaufträger, verwenden Sie dazu die Senkschraube M8x20 mm (DIN 7991).
Tipp: Rosetten NICHT vergessen!
Schieben Sie die Abdeckrosetten bis kurz unter den Edelstahl Handlauf und kleben Sie einen kleinen Streifen Krebband an den gebogenen Handlaufträger. Dies verhindert, dass die Abdeckrosette bei der Montage nicht immer wieder nach unten ruscht und so die geschliffene Oberfläche beschädigt..
Ermittlung der Handlauf Höhe:

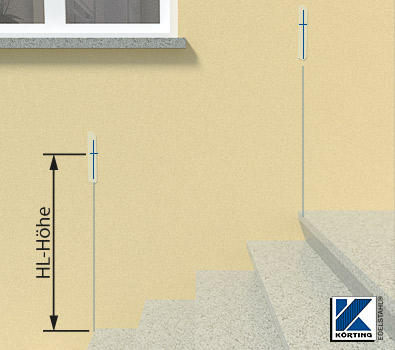

Tipp: Um Markierungen auf der Wand zu vermeiden, kleben Sie bitte als erstes einen ca. 350 mm langen Streifen Krebband senkrecht bei der untersten und obersten Stufenvorderkante im Bereich von 780 mm bis 1030 mm an.
Markieren Sie auf dem Krebband (mit Hilfe einer Wasserwaage) den senkrechten Verlauf der Vorderkante der Stufen. Zeichnen Sie anschließend auf dieser Linie die gewünschte Handlauf Höhe an. (z.B. 900 mm)
Stellen Sie sich jetzt vor die erste Stufe und führen Sie ihre Hand zu ihrer Markierung. Verläuft ihr Unterarm dabei waagerecht zur Markierung, wäre dies für Sie die richtige Handlauf Höhe.
Tipp: Um Markierungen auf der Wand zu vermeiden, kleben Sie bitte als erstes einen ca. 350 mm langen Streifen Krebband senkrecht bei der untersten und obersten Stufenvorderkante im Bereich von 780 mm bis 1030 mm an.
Markieren Sie auf dem Krebband (mit Hilfe einer Wasserwaage) den senkrechten Verlauf der Vorderkante der Stufen. Zeichnen Sie anschließend auf dieser Linie die gewünschte Handlauf Höhe an. (z.B. 900 mm)
Stellen Sie sich jetzt vor die erste Stufe und führen Sie ihre Hand zu ihrer Markierung. Verläuft ihr Unterarm dabei waagerecht zur Markierung, wäre dies für Sie die richtige Handlauf Höhe.
Vorbereitung der Befestigungslinie:
Bei einer gewünschten Handlauf Höhe von z.B. 900 mm (= Rohrmitte), markieren Sie bitte auf dem Krebbandstreifen noch das Höhenmass 805 mm. In dieser Flucht werden später die Handlaufhalter montiert. (senkrecht von den Vorderkanten der Stufen nach oben gemessen)
Bitte beachten Sie dazu den folgenden Hinweis (4 Bilder tiefer) zum senkrechten Abstand zwischen der Handlauf Höhe und der Befestigungslinie der Handlaufhalter.
Bei einer gewünschten Handlauf Höhe von z.B. 900 mm (= Rohrmitte), markieren Sie bitte auf dem Krebbandstreifen noch das Höhenmass 805 mm. In dieser Flucht werden später die Handlaufhalter montiert. (senkrecht von den Vorderkanten der Stufen nach oben gemessen)
Bitte beachten Sie dazu den folgenden Hinweis (4 Bilder tiefer) zum senkrechten Abstand zwischen der Handlauf Höhe und der Befestigungslinie der Handlaufhalter.
Vorbereitung der Befestigungspunkte:
Kleben Sie bitte bei der Höhenmarkierung von 805 mm einen Krebbandstreifen von der untersten bis zur obersten Stufe.
(erforderlich für die Markierung der Befestigungspunkte der Handlaufhalter)
Kleben Sie bitte bei der Höhenmarkierung von 805 mm einen Krebbandstreifen von der untersten bis zur obersten Stufe.
(erforderlich für die Markierung der Befestigungspunkte der Handlaufhalter)
Beispiel: Handlauf mit senkrecht verschweißen Haltern 639-009-24.
Handlauf anhalten:
Halten Sie den Edelstahl Handlauf mit den montierten Handlaufhaltern an der Markierung für die Handlauf Höhe an.
Der Edelstahl Handlauf sollten dabei an der Vorderkante der untersten Stufen beginnen und an der Vorderkante der obersten Stufen enden.
(Abweichungen gemäß Ihrer Bestellung vorbehalten)
Tipp: Bei einem längeren Edelstahl Handlauf sollte der Handlauf von 2 Personen gehalten werden, eine dritte Person markiert die Positionen der Handlaufhalter.
Halten Sie den Edelstahl Handlauf mit den montierten Handlaufhaltern an der Markierung für die Handlauf Höhe an.
Der Edelstahl Handlauf sollten dabei an der Vorderkante der untersten Stufen beginnen und an der Vorderkante der obersten Stufen enden.
(Abweichungen gemäß Ihrer Bestellung vorbehalten)
Tipp: Bei einem längeren Edelstahl Handlauf sollte der Handlauf von 2 Personen gehalten werden, eine dritte Person markiert die Positionen der Handlaufhalter.
Markierung der Bohrlöcher:
Markieren Sie jetzt mit einem Bleistift die Bohrlöcher auf dem Krebband.
Mit Hilfe von Krebbandkreuzen zeichnen Sie die Punkte sichtbar nach.
Tipp: Vermeiden Sie ab jetzt ein Lösen der Edelstahlronden, die Bohrlöcher könnten im Anschluss eine andere Position haben!
Markieren Sie jetzt mit einem Bleistift die Bohrlöcher auf dem Krebband.
Mit Hilfe von Krebbandkreuzen zeichnen Sie die Punkte sichtbar nach.
Tipp: Vermeiden Sie ab jetzt ein Lösen der Edelstahlronden, die Bohrlöcher könnten im Anschluss eine andere Position haben!
Edelstahl Handlauf anschrauben
Sind alle Dübel gesetzt, können die Krebbänder wieder entfernt werden.
Mit einem Kreuzschraubendreher (Gr.3) können Sie jetzt die Linsensenkkopfschrauben 6x60 mm (DIN 7995) der Handlaufhalter in die Dübel einschrauben.
Tipp: Verwenden Sie bei der Montage nur Edelstahlwerkzeuge, Stahlwerkzeuge können zur Korrosion führen!
Sind alle Dübel gesetzt, können die Krebbänder wieder entfernt werden.
Mit einem Kreuzschraubendreher (Gr.3) können Sie jetzt die Linsensenkkopfschrauben 6x60 mm (DIN 7995) der Handlaufhalter in die Dübel einschrauben.
Tipp: Verwenden Sie bei der Montage nur Edelstahlwerkzeuge, Stahlwerkzeuge können zur Korrosion führen!
Fertig
Zum Abschluss der Edelstahl - Handlaufmontage entfernen Sie die restliche Schutzfolie und reinigen den Handlauf mit einem feuchten Tuch und etwas Spülmittel, um so die "Montagefinger" wieder zu entfernen.
Zum Abschluss der Edelstahl - Handlaufmontage entfernen Sie die restliche Schutzfolie und reinigen den Handlauf mit einem feuchten Tuch und etwas Spülmittel, um so die "Montagefinger" wieder zu entfernen.
Die in unserem Hause gefertigten Edelstahl Handläufe haben eine sehr fein geschliffene Oberfläche (Korn 600), so haben Schmutzablagerungen nur eine geringe Angriffsfläche.
Sie sollten den Edelstahl Handlauf jedoch ein - bis zwei Mal im Jahr mit einem feuchten Lappen reinigen.
Wir wünschen Ihnen viel Spaß mit Ihrem neuen Edelstahl Handlauf.
(Technische Änderungen vorbehalten.)
