Rohrverschraubung für Edelstahlrohr 42,4 mm, massiv - V2A

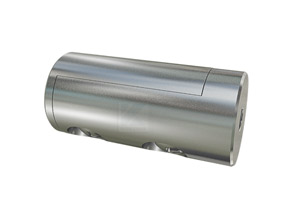

Rohrverschraubung aus Edelstahl zum Verschweißen mit Rohr 42,4 mm

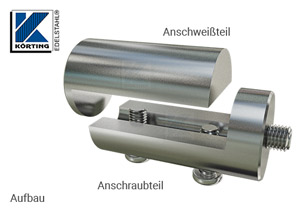

Rohrverschraubung aus Edelstahl zum Verschweißen mit Rohr 42,4 mmAufbau der Rohrverschraubung aus EdelstahlRohrverschraubung für Rohr 42,4 mm V2A - AbmessungenAbsturzsicherung in Form eines unsichtbar verschraubten Edelstahlrohres in einer Fensterlaibung
Artikel-Nr: 181-101-14
Einzelpreis
34,87 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Stück
Gesamt: 34,87 EUR inkl. MwSt., zzgl. Versand
zzgl. 5,95 € Mindermengenzuschlag
bis zu einem Warenwert von 59,50 €
Einzelpreis: 34,87 EUR/Stück ab 1 Stück inkl. MwSt.
Lieferbar ab:

bitte anfragen

Versandart

Paketdienst ( 5,89 € - Laufzeit 1-2 Tage)

Beschreibungstext
Rohrverschraubung für Edelstahlrohr 42,4 mm, massiv, zum Schweißen - V2A
Artikel-Nummer:
181-101-14
Werkstoff-Nr.:

1.4301

Werkstoff-Bez.:
X5CrNi18-10 (V2A - Korrosionswiderstandsklasse II)
Oberfläche:

fein gedreht

Ausführung:

massives Drehteil

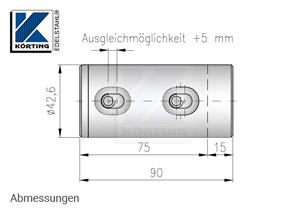

Maße:

Durchmesser 42,6 mm
Gesamtlänge 90 mm
Befestigungsbohrung für Zylinderkopfschraube M10

Lieferumfang:

Anschweißteil und Anschraubteil
2 Flachkopfschrauben M8x30 mm mit TORX

Anschluss:

an Rohr ø42,4 mm und Flächen (gerade)

Montageart:

zum Verschweißen & Verschrauben

Hersteller:

Körting EDELSTAHL®

Einsatzort:

Wohnbereich innen / ländlicher Außenbereich bei geringer Schadstoffbelastung
jedoch nicht im Küsten- und Schwimmbadbereich

Anwendung:

Optisch unauffällige Befestigungslösung um Handläufe zur Absturzsicherung in Fensterlaibungen zu befestigen
zum Verschweißen an Edelstahlrohr 42,4 mm,
Verschraubung an Flächen mit einer Zylinderkopfschraube M10
z.B. nach DIN 6912 möglich (nicht im Lieferumfang enthalten)

Verwendung

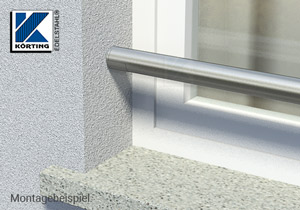

Montagebeispiel einer Rohrverschraubung - verschweißt mit einem Edelstahlrohr 42,4 mm als Absturzsicherung in einer FensterlaibungDieser Rohrverbinder ist ein massives Dreh- und Frästeil aus Edelstahl. Die Verwendung erfolgt meist bei Handläufen, die als Brüstungshandlauf in Fensterlaibungen montiert werden. Ein weiteres Einsatzgebiet ist die Ausführung einer jederzeit lösbaren und stabilen Handlaufverschraubung. Die kann erforderlich sein, wenn der Handlauf mehrteilig gefertigt werden muss, weil er eine Überlänge besitzt oder weil ein Teil des Handlaufes ab und zu demontiert werden muss.

Das Anschweißteil der massiven Rohrverschraubung wird mit dem Handlaufrohr im Durchmesser 42,4 mm verschweißt. Es besitzt dafür eine Schweißnahtfase und einen breiten Bund. So wird das bündige Nachschleifen des Rohrendes erleichtert.

Das Anschraubteil der Rohrverschraubung hat eine Bohrung zur Aufnahme einer Zylinderkopfschraube M10 DIN 6912. So kann es in der Fensterlaibung mit einem Innengewindeanker befestigt befestigt werden. Der Brüstungshandlauf mit den verschweißten Oberteilen wird einfach beidseitig auf das Unterteil gelegt und miteinander verschraubt. Die Langlöcher im Unterteil ermöglichen kleinere Korrekturen in der Längsachse.

Diese Befestigungslösung ist optimal dazu geeignet, wenn kein Platz für große Edelstahlronden vorhanden ist, oder das Vertrauen in Rohrhülsen, in welchen die Rohre nur mit kleinem Gewindestift geklemmt werden, nicht vorhanden ist.
Ein großer Vorteil liegt jedoch auch darin, dass diese Absturzsicherung jederzeit durch das Lösen der Schrauben demontiert werden kann.

Montagebeispiel einer Rohrverschraubung - verschweißt mit an beiden Enden an Edelstahlrohr 42,4 mm zur Herstellung einer stabilen und lösbaren Handlaufteilung Mit dieser Rohrverschraubung kann ebenfalls eine stabile Rohrteilung hergestellt werden. Dazu werden zwei Rohrenden mit je einem Teil verschweißt. So kann ein langer Handlauf geteilt gefertigt werden und später miteinander verschraubt werden.
