Rohrverschraubung für Edelstahlrohr 42,4 mm, massiv - V4A

Rohrverschraubung aus Edelstahl zum Verschweißen mit Rohr 42,4 mm
Rohrverschraubung aus Edelstahl zum Verschweißen mit Rohr 42,4 mmRohrverschraubung aus Edelstahl zum Verschweißen mit Rohr 42,4 mm - Lieferung inkl. SchraubenRohrverschraubung aus Edelstahl zur unsichtbaren Wandmontage eine Handlaufrohres 42,4 mmRohrverschraubung aus Edelstahl für Rorh 42,4 mm zur Verwendung als lösbarer HandlaufstoßRohrverschraubung für Rohr 42,4 mm V4A - Abmessungen
Artikel-Nr: 181-101-34
Einzelpreis
49,14 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Stück
Gesamt: 49,14 EUR inkl. MwSt., zzgl. Versand
zzgl. 5,95 € Mindermengenzuschlag bis zu einem Warenwert von 59,50 €
Einzelpreis: 49,14 EUR/Stück ab 1 Stück inkl. MwSt.
Lieferbar ab:

Mo., den 26.04.2021

Versandart

Paketdienst ( 3,80 € - Laufzeit 1-2 Tage)

Beschreibungstext

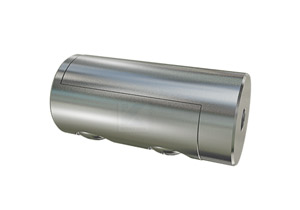

Rohrverschraubung für Edelstahlrohr 42,4 mm, massiv, zum Schweißen - V4A
Artikel-Nummer:
181-101-34
Werkstoff-Nr.:

1.4404

Werkstoff-Bez.:

X2CrNiMo17-12-2 (V4A - Korrosionswiderstandsklasse III)

Oberfläche:

fein gedreht

Ausführung:

massives Drehteil

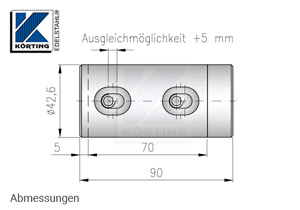

Maße:

Durchmesser 42,6 mm
Gesamtlänge 90 mm
Befestigungsbohrung für Zylinderkopfschraube M10

Anschluss:

an Rohr 42,4 mm und Flächen (gerade)

Montageart:

zum Verschweißen & Verschrauben

Hersteller:

Körting EDELSTAHL®

Einsatzort:

Außenbereich - Stadt und Industriegebiet

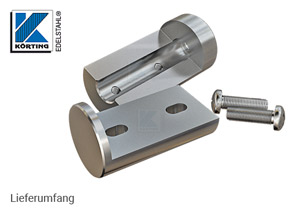

Lieferumfang:

Anschweißteil und Anschraubteil
2 Flachkopfschrauben M8x30 mm mit TORX

Anwendung:

Optisch unauffällige Befestigungslösung um Handläufe an der Hauswand zu befestigen
zum Verschweißen an Edelstahlrohr 42,4 mm,
Verschraubung an Flächen mit einer Zylinderkopfschraube M10
z.B. nach DIN 6912 möglich (nicht im Lieferumfang enthalten)

Verwendung

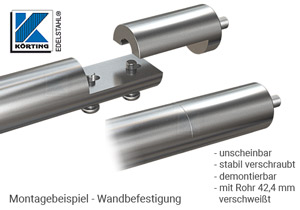

Montagebeispiel einer Rohrverschraubung - verschweißt mit einem Edelstahlrohr 42,4 mm als Absturzsicherung in einer Fensterlaibung in Form einer GlasbrüstungDie Rohrverschraubung aus Edelstahl wird als ein massives Dreh- und Frästeil gefertigt. Brüstungshandläufe in Fensterlaibungen lassen sich so montieren, dass sie jederzeit wieder demontiert werden können. Wenn ein Geländer-Handlauf mehrteilig gefertigt werden muss, wird dieser Rohrverbinder am Ende jedes Teilstückes verschweißt. Das wird notwendig, wenn der Handlauf länger als 6 Meter ist oder weil ein Teil des Handlaufes ab und zu demontiert werden muss.

Das Anschweißteil der massiven Rohrverschraubung wird mit dem Handlaufrohr im Durchmesser 42,4 mm verschweißt. Es besitzt dafür eine Schweißnahtfase und einen breiten Bund. So wird das bündige Nachschleifen des Rohrendes erleichtert.

Das Anschraubteil der Rohrverschraubung hat eine Bohrung zur Aufnahme einer Zylinderkopfschraube M10 DIN 6912. So kann es in der Fensterlaibung mit einem Innengewindeanker befestigt werden. Der Brüstungshandlauf kann so einfach in der Laibung verschraubt werden. Die Langlöcher im Unterteil ermöglichen kleinere Korrekturen in der Längsachse.

Diese Befestigungslösung ist optimal dazu geeignet, wenn kein Platz für große Edelstahlronden vorhanden ist, oder das Vertrauen in Rohrhülsen, in welchen die Rohre nur mit kleinem Gewindestift geklemmt werden, nicht vorhanden ist.
Ein Vorteil liegt jedoch auch darin, dass diese Absturzsicherung jederzeit durch das Lösen der Schrauben demontiert werden kann.

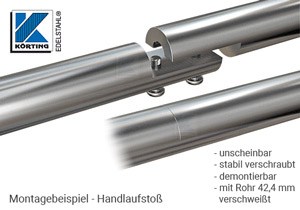

Montagebeispiel einer Rohrverschraubung - verschweißt mit an beiden Enden an Edelstahlrohr 42,4 mm zur Herstellung einer stabilen und lösbaren Handlaufteilung Mit dieser Rohrverschraubung kann ebenfalls eine stabile Rohrteilung hergestellt werden. Dazu werden die zu verbindenden Rohrenden mit je einem Teil verschweißt. So kann ein langer Handlauf miteinander verschraubt und jederzeit wieder gelöst werden.
