Edelstahl Ronde 121x10 mm für Geländerpfosten 42,4 mm - V2A
Artikel-Nr:
721-12110-10
- Einzelpreis
-
16,31 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Staffelpreise
| ab 5 Stück | 15,56 EUR/Stück |
| ab 10 Stück | 15,22 EUR/Stück |
| ab 25 Stück | 14,50 EUR/Stück |
| ab 50 Stück | 13,69 EUR/Stück |
Größere Mengen bitte anfragen.
Beschreibungstext
Edelstahl Ronde 121x10 mm für Rohr 42,4 mm (V2A)
- Artikel-Nummer:
- 721-12110-10
- Werkstoff-Nr.:
1.4301
- Werkstoff-Bez.:
X5CrNi18-10 (V2A - Korrosionswiderstandsklasse II)
- Oberfläche:
warmgewalzt, gebeizt, Zunderfrei (1D)
- Maße:
Durchmesser 121x10 mm
- Bohrungen:
1 Bohrung 42,5 mm
2 Bohrungen 11 mm, Lochkreis 85 mm- Empfehlung:
Abdeckrosette 125x25 mm (Art.-Nr. 769-026-11)
- Einsatzort:
Wohnbereich innen / ländlicher Außenbereich
jedoch nicht im Küsten- und Schwimmbadbereich
Empfehlung Pfostenabstände
mögliche Pfostenabstände entsprechend Pfostenlänge
Bei geringerer Betonplattenstärke verringern sich die Pfostenabstände!
 |
Pfostenlänge bis Verankerung | ||
| 920 mm | 1020 mm | 1120 mm | |
| Pfostenabstand (max.) | 1190 mm | 1070 mm | 980 mm |
| Edelstahlrohr | 42,4x3,2 | 42,4x3,2 | 42,4x3,2 |
| Gewindebolzen | M10 | M10 | M10 |
| Verankerungstiefe (Vt) | 120 mm | 120 mm | 120 mm |
| Zugkraft pro. Dübel | 10,2 kN | 10,2 kN | 10,2 kN |
| Betonstärke (min.) | 160 mm | 160 mm | 160 mm |
| Randabstand (Ra) | 100 mm | 100 mm | 100 mm |
Bei geringerer Betonplattenstärke verringern sich die Pfostenabstände!
Berechnungsgrundlagen:
| Beton: |
- C25/30, gerissen - Bewehrung normal, ohne Rand-/Rückhängebewehrung |
| Pfosten: |
- Edelstahlronde 125x10 mm, umlaufend am Pfosten verschweißt - 2 Befestigungsbohrungen (Ausrichtung in Handlaufachse) - Geländerfüllung vollflächig (z.B. Glas) - Pfostenlänge 920 mm / 1020 mm / 1120 mm - Gewicht Geländer inklusive Füllung max. 30 kg/lfdm - Verkehrslast 0,5 kN/ m2 / (Privatbereich) |
| Anwendung: | - aufgesetzt, Geländer außen, Windlastzone 1 |
| Dübel: | - Injektionsmörtel FIS V Ankerstange M10/A4 |
Für die Richtigkeit der Angaben wird keine Gewähr übernommen. Diese Angaben ersetzen keine statische Berechnung des Geländers. Technische Änderungen sind vorbehalten. Stand 05/2018
Montageinformationen

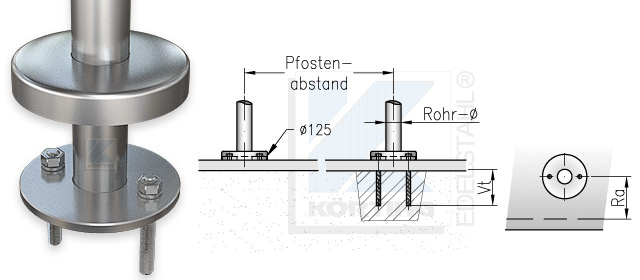

Edelstahl Ronde ø125 mm mit Abdeckrosette zur aufgesetzten Montage von Geländerpfosten
Vorteile
- größere Abstände der Pfosten realisierbar
- Pfosten wird rückseitig umlaufend verschweißt
- Verschraubungen können durch Abdeckrosette verdeckt werden
Nachteile
- bei aufgesetzter Montage kann Feuchtigkeit in den Untergrund gelangen, wenn keine Ankerstangen eingeklebt werden
- durch größeren Rondendurchmesser ist auch ein größerer Platzbedarf notwendig
Montagehinweise
- der Montageuntergrund bestimmt die Pfostenabstände und muss im Vorfeld bekannt sein
- die Dübel - bzw. Mörtelauswahl richtet sich nach dem Untergrund und der Stärke des Belages
- zur Montage werden 2 Stück Gewindeanker M10 empfohlen, es sind jedoch auch Zylinderschrauben oder Sechskantschrauben möglich
- die Pfosten können zunächst mit dem Handlauf ohne die feste Verankerung aufgebaut werden
- wenn alles korrekt passt, können die Bohrungen angezeichnet und gebohrt werden
Technische Änderungen vorbehalten. Stand 07/2017
