Edelstahl Ronde ø125x12 mm für Geländerpfosten ø42,4 mm - V4A

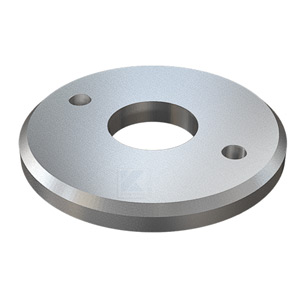

![Edelstahl Ronde 125x12 mm mit Fase zum rückseitigen Verschweißen von Rohr 42,4 mm zur Montage mit Gewindestangen M10 Edelstahl Ronde 125x12 mm mit Fase zum rückseitigen Verschweißen von Rohr 42,4 mm zur Montage mit Gewindestangen M10](https://www.online-edelstahlshop.eu/produktImage1/edelstahlronde-125x12mm-721-12512-31.jpg)
![Edelstahl Ronde 125x12 mm mit Fase zum rückseitigen Verschweißen von Rohr 42,4 mm zur Montage mit Gewindestangen M10 Edelstahl Ronde 125x12 mm mit Fase zum rückseitigen Verschweißen von Rohr 42,4 mm zur Montage mit Gewindestangen M10](https://www.online-edelstahlshop.eu/produktImage1/edelstahlronde-125x12mm-721-12512-31.jpg)

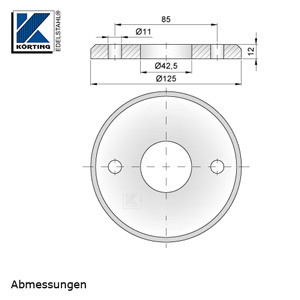

![Abmessungen Edelstahl Ronde 125x12 mm mit Fase Abmessungen Edelstahl Ronde 125x12 mm mit Fase](https://www.online-edelstahlshop.eu/produktImage5/edelstahlronde-125x12mm-721-12512-31-zg.jpg)

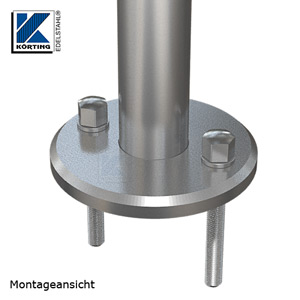

![Edelstahl Ronde 125x12 mm zum rückseitigen Verschweißen von Rohr 42,4 mm zur Montage mit Gewindestangen M10 Edelstahl Ronde 125x12 mm zum rückseitigen Verschweißen von Rohr 42,4 mm zur Montage mit Gewindestangen M10](https://www.online-edelstahlshop.eu/produktImage6/edelstahlronde-125x12mm-721-12512-31-montage.jpg)
Artikel-Nr:
721-12512-31
- Einzelpreis
-
42,82 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Staffelpreise
ab 5 Stück | 41,85 EUR/Stück |
ab 10 Stück | 41,31 EUR/Stück |
ab 25 Stück | 40,24 EUR/Stück |
Größere Mengen bitte anfragen.
Beschreibungstext
Edelstahl Ronde ø125x12 mm für Rohr ø42,4 mm - V4A
- Artikel-Nummer:
- 721-12512-31
- Werkstoff-Nr.:
1.4571
- Werkstoff-Bez.:
- X6CrNiMoTi17-12-2 (V4A - Korrosionswiderstandsklasse III)
- Oberfläche:
fein gedreht mit umlaufender 45° Fase
- Ausführung:
- massive Edelstahlronde 12 mm stark
- Maße:
Durchmesser 125x12 mm
- Bohrungen:
1 Bohrung ø42,5 mm
2 Bohrungen ø11 mm, Abstand 85 mm- Anschluss:
für Rohr ø42,4 mm
- Einsatzzweck:
zur aufgesetzten Montage von Geländerpfosten
- Montageart:
zum Aufschieben & Verschweißen
- Lieferumfang:
1 Edelstahlronde ø125x12 mm
- Hersteller:
Körting EDELSTAHL®
- Einsatzort:
Außenbereich | Stadt und Industriegebiet

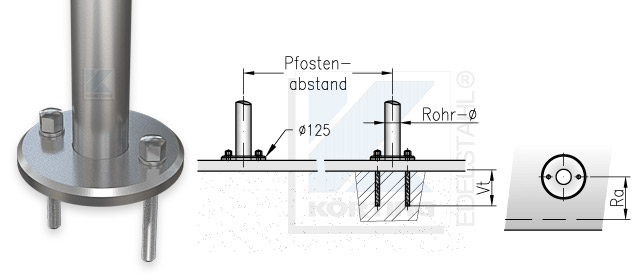

Empfehlung Pfostenabstände
mögliche Pfostenabstände entsprechend Pfostenlänge
![Geländerpfosten Abstand bei Montage mit Edelstahlronde 125x12 mm](https://www.online-edelstahlshop.eu/contentImages/gelaender/pfosten-abstaende-aufgesetzte-montage-edelstahlronde125mm.jpg)
Bei geringerer Betonplattenstärke verringern sich die Pfostenabstände!
![Geländerpfosten Abstand bei Montage mit Edelstahlronde 125x12 mm](https://www.online-edelstahlshop.eu/contentImages/gelaender/pfosten-abstaende-aufgesetzte-montage-edelstahlronde125mm.jpg)
![]() |
Pfostenlänge | ||
920 mm | 1020 mm | 1120 mm | |
Pfostenabstand (max.) | 1400 mm | 1270 mm | 1150 mm |
Edelstahlrohr | 42,4x4,0 | 42,4x4,0 | 42,4x4,0 |
Gewindebolzen | M10 | M10 | M10 |
Verankerungstiefe (Vt) | 140 mm | 140 mm | 140 mm |
Zugkraft pro. Dübel | 12,1 kN | 12,1 kN | 12,1 kN |
Betonstärke (min.) | 160 mm | 160 mm | 160 mm |
Randabstand (Ra) | 100 mm | 100 mm | 100 mm |
Bei geringerer Betonplattenstärke verringern sich die Pfostenabstände!
Berechnungsgrundlagen:
Beton: |
- C25/30, gerissen - Bewehrung normal, ohne Rand-/Rückhängebewehrung |
Pfosten: |
- Edelstahlronde 125x12 mm, umlaufend am Pfosten verschweißt - 2 Befestigungsbohrungen (Ausrichtung in Handlaufachse) - Geländerfüllung vollflächig (z.B. Glas) - Pfostenlänge 920 mm / 1020 mm / 1120 mm - Gewicht Geländer inklusive Füllung max. 30 kg/lfdm - Verkehrslast 0,5 kN/ m2 / (Privatbereich) |
Anwendung: | - aufgesetzt, Geländer außen, Windlastzone 1 |
Dübel: | - Injektionsmörtel FIS V Ankerstange M10/A4 |
Für die Richtigkeit der Angaben wird keine Gewähr übernommen. Diese Angaben ersetzen keine statische Berechnung des Geländers. Technische Änderungen sind vorbehalten. Stand 05/2018
