Gewindescheibe M16 zum Anschweißen an Rohr ø42,4 mm - V4A
Artikel-Nr:
756-208-30
- Einzelpreis
-
11,51 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Staffelpreise
| ab 10 Stück | 10,39 EUR/Stück |
| ab 25 Stück | 8,95 EUR/Stück |
| ab 50 Stück | 7,68 EUR/Stück |
| ab 100 Stück | 6,88 EUR/Stück |
Größere Mengen bitte anfragen.
Beschreibungstext

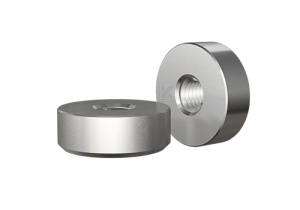

Gewindescheibe M16 zum Anschweißen an Rohr ø42,4 mm - V4A
- Artikel-Nummer:
- 756-208-30
- Werkstoff-Nr.:
1.4401
- Werkstoff-Bez.:
- X5CrNiMo17-12-2 (V4A - Korrosionswiderstandsklasse III)
- Ausführung:
- massives Drehteil, für Gewindestange M16

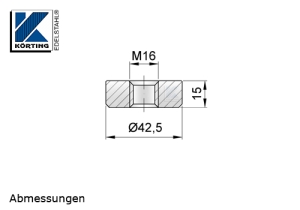

- Maße:
Durchmesser 42,5 mm
Gesamthöhe 15 mm- Bohrungen:
Gewindebohrung M16
- Anschluss:
an Rohr ø42,4 mm | mit Innengewinde M16
- Einsatzzweck:
Das Verschweißen am Rundrohr ermöglicht die unsichtbare stirnseitge Verschraubung mit einer Gewindeschraube.
- Montageart:
zum Verschweißen
- Lieferumfang:
1 Gewindescheibe M16
- Hersteller:
Körting EDELSTAHL®
- Einsatzort:
Außenbereich | Stadt und Industriegebiet

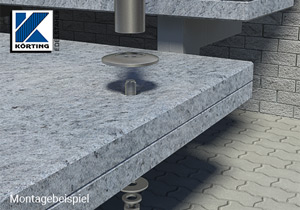

Montagebeispiel Geländerpfosten auf freitragenden Stufen
Pfostenende mit Innengewinde M16
zur aufgesetzten Montage von Geländerpfosten
Vorteile
- schlanke Befestigung an kleinen Stufen möglich
- kein Verrutschen der Auflageronde durch Vertiefung auf der Oberseite der Ronde
- Lieferung inkl. zusätzlicher Ronde zur Auflagevergrößerung für die Stufenunterseite
- gute Lösung für Holzstufen
Nachteile
- nur geringe Pfostenabsände realisierbar
- relativ große Durchgangsbohrung erforderlich
Montagehinweise
- bei einer guten Geländerplanung können freitragende Granitstufen bereits vor der Montage vom Steinmetzbetrieb gebohrt werden
- erfolgte ein genaues Aufmaß und die entsprechende Zeichnungserstellung, beschränkt sich die Montage des Geländerpfostens auf das Verschrauben der Befestigungsteile
Technische Änderungen vorbehalten. Stand 11/2016
