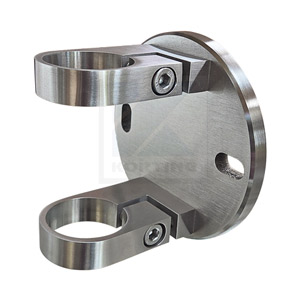

Wandanker ø120x10 mm mit 2 Rohrklemmen für Rohr ø42,4 mm - V4A

1.4401

geschliffen

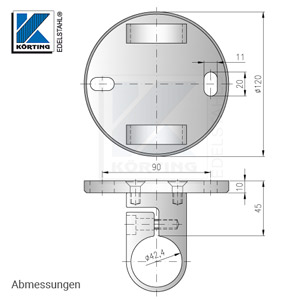

Ronde ø120x10 mm mit Fase

2 Langlöcher 11x20 mm im Abstand 90 mm zur Befestigung an der Wange mit Ankerstangen M10,
rückseitig gesenkt für Senkschrauben M8 zur Verschraubung der Rohrklemmbefestigungen

für Rohr ø42,4 mm, im Abstand von 85 mm
lichter Abstand von der Wand bis Innenkante Rohr 45 mm

Verschraubung an der Wand mit Ankerstangen M10

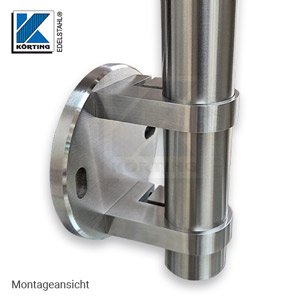

das Pfostenrohr wird in den 2 Rohraufnahmen durch Anziehen der Zylinderschrauben M8 geklemmt

Durch die Klemmfunktion kann der Geländerpfosten bei der Montage in der senkrechten Position verschoben werden.
Die Langlöcher in der Ronde erlauben den Ausgleich von kleinen Ungenauigkeiten der Postion der Befestigungsanker M10.

zur seitlichen Montage von Geländerpfosten

diese Befestigung ist für einen seitlichen Überstand bis 42 mm geeignet

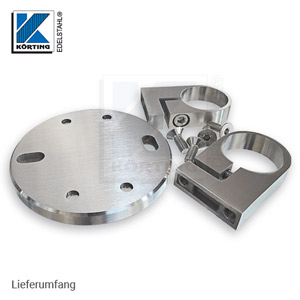

1 Edelstahlronde ø120x10 mm
2 Rohrklemmen inkl. 2 Zylinderschrauben M8
4 Senkschrauben M8x20 mm (zur Befestigung der Klemmen an der Ronde)

Außenbereich | Stadt und Industriegebiet
