  3. Handlaufhalter - lange Wandplatte mit Senkbohrungen ø8 mm - V2A

Handlaufhalter - für gedämmte Fassaden - V2A

Handlaufhalter für Handlauf aus Edelstahl, mit langer Wandplatte und Senkbohrungen 8,5 mm

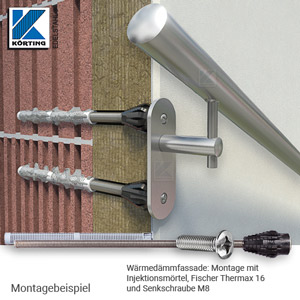

Handlaufhalter für Handlauf aus Edelstahl, mit langer Wandplatte und Senkbohrungen 8,5 mmHandlaufhalter für Handlauf aus Edelstahl, D25 mit Handlaufaufträger Rd14 und langer Wandplatte - LieferumfangHandlaufhalter für Handlauf aus Edelstahl, mit langer Wandplatte mit Senkbohrungen für 8mm Senkschrauben- Montagemöglichkeit an Wärmedämmfassade mit Thermax16Handlaufhalter für Handlauf aus Edelstahl, mit langer Wandplatte und Senkborhungen 8,5 mm - AbmessungenHandlaufhalter für Handlauf aus Edelstahl, Handlaufaufträger Rd14, mit langer Wandplatte mit Senkbohrungen für 8mm Senkschrauben- Montagebeispiel
Artikel-Nr: 643-905-14
Einzelpreis
61,11 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Staffelpreise
Staffelpreise
ab 5 Stück58,90 EUR/Stück
ab 10 Stück56,90 EUR/Stück
ab 25 Stück55,34 EUR/Stück
ab 50 Stück54,45 EUR/Stück
ab 100 Stück53,13 EUR/Stück
inkl. MwSt., zzgl. Versandkosten
Größere Mengen bitte anfragen.
Stück
Gesamt: 61,11 EUR inkl. MwSt., zzgl. Versand
zzgl. 0,00 € Mindermengenzuschlag
bis zu einem Warenwert von 1,19 €
Einzelpreis: 61,11 EUR/Stück ab 1 Stück inkl. MwSt.
Lieferbar ab:

ca. 3-4 Wochen nach Bestellung

Versandart

Paketdienst ( 5,89 € - Laufzeit 1-2 Tage)

Beschreibungstext
Handlaufhalter, zum Anschweißen, lange Wandplatte - Senkbohrungen 8 mm - V2A
Artikel-Nummer:
643-905-14
Werkstoff-Nr.:

1.4301

Werkstoff-Bez.:
X5CrNi18-10 (V2A - Korrosionswiderstandsklasse II)
Oberfläche:

Edelstahl-Wandblech fein geschliffen
Handlaufhalter Korn 600 geschliffen
Handlaufträger Korn 600 geschliffen

Ausführung:
mit extra langer Wandplatte für eine optimale Kraftverteilung, mit Senkbohrungen für 8 mm Senkschrauben (abgestimmt auf das Fischer Anstandsmontagesystem Thermax 16)
Maße:

Edelstahl-Wandblech 175x60x6 mm
2 Senkbohrungen für Senkschrauben 8 mm
Handlaufhalter ø 25 mm, 80 mm lang
Handlaufträger ø 14 mm, 97 mm lang
Wandabstand mit Wandblech 76 mm

Anwendung:

Edelstahlhandläufe in allen Durchmessern

Montageart:

zum Verschweißen am Handlauf und zum Verschrauben an der Wand

Bauuntergrund:
für gedämmte Fassaden
Befestigung:
Fischer Abstandsmontagesystem Thermax 16 mit Innengewinde M8
Beachte:

Das Abstandsmontagesystem Thermax 16 mit einem Innengewinde M8, ist aktuell nur über die Firma Körting Edelstahl zu erhalten.

Alternativ:
Kommt der Handlaufhalter auf einen nicht gedämmten Bauuntergrund zum Einsatz, kann nachfolgendes Befestigungsmaterial zum Einsatz kommen:
Holz: mit Senkschrauben 8 mm (Art.-Nr. 9047-08-070/A2-TX oder 9047-08-090/A2-TX)
Edelstahlprofil: mit Senkschraube M8x30 mm (Art.-Nr. 966-08-030/A2)
Beton: DUOPOWER 10x50 und Senk-Holzschraube 8x70 mm
Vollstein: DUOPOWER 10x80 und Senk-Holzschraube 8x90 mm
Kalksand-Vollstein: DUOPOWER 10x80 und Senk-Holzschraube 8x90 mm

Für eine fachgerechte Befestigung in Hochlochziegel (Poroton), Kalksand-Lochstein und Porenbeton ist folgendes Befestigungsmaterial erforderlich. (je 2x / Handlaufhalter)
- Ankerhülse (Art.-Nr. 041902 oder 041903)
- Innengewindeanker (Art.-Nr. 623-902-30 oder 623-901-30)
- Senkschraube M8x30 mm (Art.-Nr. 966-08-030/A2)
Lieferumfang:

1 Edelstahl-Wandblech 175x60x6 mm
1 Handlaufhalter ø25 mm
1 Handlaufträger ø14 mm mit Arretierungsrille
1 Gewindestift M10x25mm (DIN 913/A2)

Hersteller:

Körting EDELSTAHL®

Einsatzort:

Wohnbereich innen / ländlicher Außenbereich bei geringer Schadstoffbelastung
jedoch nicht im Küsten- und Schwimmbadbereich

Widerrufsrecht:

Dieser Handlaufhalter wird ausschließlich auftragsbezogen hergestellt. Bitte beachten Sie, dass für Produkte, welche auf die persönlichen Bedürfnisse der Kunden angefertigt werden, kein Widerrufsrecht besteht. (BGB §312g) Dies gilt auch für alle Einzelkomponenten, welche für die Montage und beziehungsweise Funktion des Halters erforderlich sind.

Empfehlungen zum Halterabstand

Empfohlene Halterabstände


In der nachfolgenden Übersicht haben wir unter Berücksichtigung des Bauuntergrundes die maximal möglichen Halterabstände ermittelt.



Handlaufhalter aus Edelstahl mit länglicher Wandplatte zur sicheren Befestigung an Hochlochziegeln mit Wärmedämmung Beton gedämmt Vollziegel gedämmt Kalksand-Vollstein gedämmt Hochlochziegel gedämmt Kalksand-Lochstein gedämmt Porenbeton gedämmt
Art.-Nr. 643-905 Beton
ab C20/25
Vollziegel
ab Mz12
Kalksand-
vollstein
ab KS12
Hochloch-
ziegel
ab HLZ12
Kalksand-
lochstein
ab KSL12
Porenbeton
PP4 /P4.4.
Fischer Thermax 16 mit Handlaufhalter 643-906
Thermax 16
1400 mm*1 1320 mm 1320 mm 930 mm*2 820 mm*2 860 mm
bei Verankerungstiefe 80 mm 200 mm 80 mm 200 mm 200 mm 200 mm




*1 Die, insbesondere bei dem Untergrund "Beton", möglichen Halterabstände werden in unseren
Berechnungen dahingehend begrenzt, dass eine Durchbiegung der Edelstahlrohre bei einer Verkehrslast von 0,5 kN/m auf max. 10 mm möglich ist.

*2 Montage mit Ankerhülse FIS H 20 x 200 K.


Die Befestigung des Halters erfolgt mit einer Thermax16 mit M8 und Senkschraube M8.
Technische Änderungen und Irrtümer vorbehalten. Stand 04/2022
