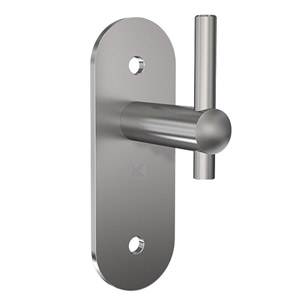

Handlaufhalter - lange Wandplatte mit Bohrungen ø11 mm - V2A

Handlaufhalter für Handlauf aus Edelstahl, mit langer Wandplatte und Durchgangsbohrungen 11 mm

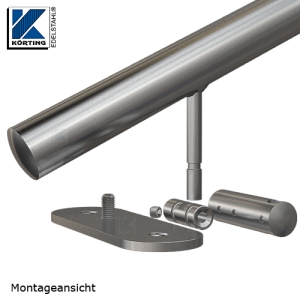

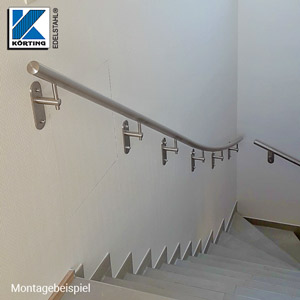

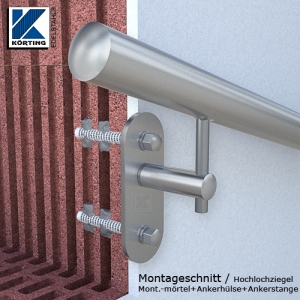

Handlaufhalter für Handlauf aus Edelstahl, mit langer Wandplatte und Durchgangsbohrungen 11 mmHandlaufhalter für Handlauf aus Edelstahl, mit langer Wandplatte und Durchgangsborhungen 11 mm - LieferumfangHandlaufhalter für Handlauf aus Edelstahl, mit langer Wandplatte und Durchgangsborhungen 11 mm - Montage-SchnittdarstellungHandlaufhalter für Handlauf aus Edelstahl, mit langer Wandplatte und Durchgangsborhungen 11 mm - AbmessungenHandlaufhalter aus Edelstahl mit langem Wandblech - Montagebeispiel gewalzter Handlauf
Artikel-Nr: 643-906-14
Einzelpreis
65,08 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Staffelpreise
Staffelpreise
ab 5 Stück59,15 EUR/Stück
ab 10 Stück59,09 EUR/Stück
ab 25 Stück57,48 EUR/Stück
ab 50 Stück56,55 EUR/Stück
ab 100 Stück55,19 EUR/Stück
inkl. MwSt., zzgl. Versandkosten
Größere Mengen bitte anfragen.
Stück
Gesamt: 65,08 EUR inkl. MwSt., zzgl. Versand
zzgl. 0,00 € Mindermengenzuschlag
bis zu einem Warenwert von 1,19 €
Einzelpreis: 65,08 EUR/Stück ab 1 Stück inkl. MwSt.
Lieferbar ab:

ca. 3-4 Wochen nach Bestellung

Versandart

Paketdienst ( 5,89 € - Laufzeit 1-2 Tage)

Beschreibungstext
Handlaufhalter, zum Anschweißen, lange Wandplatte - Bohrungen 11 mm - V2A
Artikel-Nummer:
643-906-14
Werkstoff-Nr.:

1.4301

Werkstoff-Bez.:
X5CrNi18-10 (V2A - Korrosionswiderstandsklasse II)
Oberfläche:

Edelstahl-Wandblech fein geschliffen
Handlaufhalter Korn 600 geschliffen
Handlaufträger Korn 600 geschliffen

Ausführung:
mit extra langer Wandplatte für eine optimale Kraftverteilung, mit 11 mm Durchgangsbohrung (abgestimmt auf den Einsatz von Anker/Gewindestangen M10)

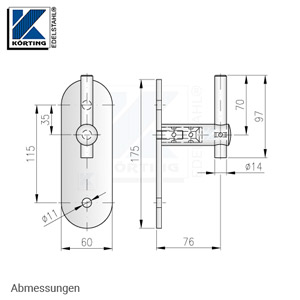

Maße:

Edelstahl-Wandblech 175x60x6 mm
2 Durchgangsbohrungen ø 11 mm
Handlaufhalter ø 25 mm, 80 mm lang
Handlaufträger ø 14 mm, 97 mm lang
Wandabstand mit Wandblech 76 mm

Anwendung:

Edelstahlhandläufe in allen Durchmessern

Montageart:

zum Verschweißen am Handlauf und zum Verschrauben an der Wand

Bauuntergrund:
Beton Kalksand-Vollstein Vollstein Hochlochziegel Kalksand-Lochstein Holz (Buche)
Halterabstände:

Empfohlene Halterabstände:
bei einer Montage mit dem Injektionsmörtel FIS V und Ankerstange M10 in:
Kalksand-Vollstein: max.1600 mm

bei einer Montage mit dem Hochleistungsanker FH II 15 / M10 I A4:
Beton: max.1600 mm

bei einer Montage mit dem Fischer Montagemörtel 300T in:
Beton: max.1600 mm
Vollstein: max.1230 mm

bei einer Montage mit dem Fischer Injektionsmörtel FIS-V 300 und Innengewindeanker M8x80 + FIS H16x85K in:
Hochlochziegel: max.1230 mm
Kalksand-Lochstein: max.1060 mm

bei einer Montage mit dem Fischer Injektionsmörtel FIS-V 300 und Innengewindeanker M8x125 + FIS H16x130K in:
Hochlochziegel: max.1770 mm
Kalksand-Lochstein: max.1230 mm

bei einer Montage mit einer Stockschraube 10x80 in:
Holz (Buche): max.1200 mm

Bitte beachten Sie, dass unterschiedliche Befestigungsmaterialien (Dübel und Schrauben) für unterschiedliche Baustoffe erforderlich sind. Die angegebenen Halterabstände beziehen sich auf einen Einsatz im privaten Wohnbereich, es wurde eine Verkehrslast von 0,5 kN/m zu Grunde gelegt. Bei einem Einsatz im öffentlichen bzw. gewerblichen Bereich müssen die Halterabstände, entsprechend den dort vorgeschriebenen Verkehrslasten, angepasst werden.

Lieferumfang:

1 Edelstahl-Wandblech 175x60x6 mm
1 Handlaufhalter ø25 mm
1 Handlaufträger ø14 mm mit Arretierungsrille
1 Gewindestift M10x25 mm (DIN 913/A2)

Hersteller:

Körting EDELSTAHL®

Einsatzort:

Wohnbereich innen / ländlicher Außenbereich bei geringer Schadstoffbelastung
jedoch nicht im Küsten- und Schwimmbadbereich

Widerrufsrecht:

Dieser Handlaufhalter wird ausschließlich auftragsbezogen hergestellt. Bitte beachten Sie, dass für Produkte, welche auf die persönlichen Bedürfnisse der Kunden angefertigt werden, kein Widerrufsrecht besteht. (BGB §312g) Dies gilt auch für alle Einzelkomponenten, welche für die Montage und beziehungsweise Funktion des Halters erforderlich sind.

Empfehlungen zum Halterabstand

Empfohlene Halterabstände


In der nachfolgenden Übersicht haben wir unter Berücksichtigung des Bauuntergrundes die maximal möglichen Halterabstände ermittelt.



Handlaufhalter mit länglichem Wandblech Beton Vollziegel Kalksand-Vollstein Hochlochziegel Kalksand-Lochstein Porenbeton Massivholz Buche
Art.-Nr. 643-906 Beton
ab C20/25
Vollziegel
ab Mz12
Kalksand-
vollstein
ab KS12
Hochloch-
ziegel
ab HLZ12
Kalksand-
lochstein
ab KSL12
Porenbeton
Druckfest. >=6N/mm²
Massivholz
Buche
Injektionsmörtel FIS-V mit Ankerstange und Hutmutter 1400 mm*1 1300 mm*3 1340 mm 1140 mm*4 1230 mm*4 1400 mm -
Hochleistungsanker FIS II-I mit Gewindebolzen und Hutmutter 1400 mm*1 - - - - - -
Stockschraube mit Hutmutter - - - - - - 1200 mm




*1 Die, insbesondere bei dem Untergrund "Beton", möglichen Halterabstände werden in unseren Berechnungen dahingehend begrenzt, dass eine Durchbiegung der Edelstahlrohre bei einer Verkehrslast von 0,5 kN/m auf max. 5 mm möglich ist.

*2 Diese Werte dienen nur zur Information. Auf Grund des Bauuntergrundes sind nur sehr geringe Abstände der Handlaufhalter möglich.

*3 Bei einer Verankerungstiefe von min. 80 mm.

*4 Montage mit Ankerstange und Ankerhülse FIS16x130K.


Technische Änderungen und Irrtümer vorbehalten. Stand 04/2022
