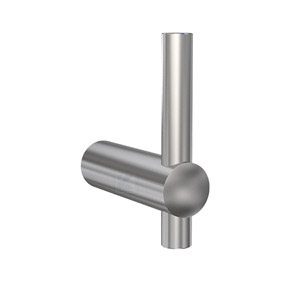

Handlaufhalter ø25 z. Anschweißen, langes Innenteil, ohne Ronde - V2A

1.4301

Handlaufhalter Korn 600 geschliffen
Handlaufträger Korn 600 geschliffen

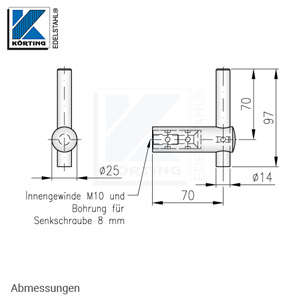

Handlaufhalter ø25 mm, 82 mm lang
Innenteil ø18 mm, 45 mm lang mit SW13
Handlaufträger ø14 mm, 97 mm lang
Wandabstand 70 mm

Edelstahlhandläufe in allen Durchmessern

zum Verschweißen am Handlauf und zum Verschrauben an geradem Profil

1 Handlaufhalter ø25 mm mit Innenteil
1 Handlaufträger ø14 mm mit Arretierungsrille
2 Gewindestifte M5x5 mm (DIN 913/A2)
1 Gewindestift M5x8 mm (DIN 913/A2)
1 Gewindestift M8x10 mm (DIN 914/A2) zur Markierungshilfe bei der Montage

Der mitgelieferte kleine Gewindestift M8x10 dient bei der Montage als Hilfsmittel zum Anzeichnen der Bohrungen. Dazu wird er mit der Spitze nach außen in das Innengewinde des Innenteiles geschraubt. So können Sie den Mittelpunkt des Halters an der Wand mit einem leichten Schlag mittels Gummihammer markieren.
Zur eigentlichen Haltermontage wird dieser Gewindestift nicht benötigt.

Beton, Mz, KS, KSL:
Stockschraube M8x80 und Duopower 10x50

Beton, Mz, KS, KSL, PP:
mit Innengewindeanker Ø12 x 125 mm / Gewinde M8x25 mm (Art.-Nr. 623-901-30)
und Gewindestift M8x50 mm

Holz:
Stockschraube M8x80 mm

Metall:
in Gewindebohrung M8 mit Gewindestift M8x50 mm

Bei Wandmontage empfehlen wir zur Auflagenvergrößerung eine Edelstahlronde ø60x5 mm.

Körting EDELSTAHL®

Wohnbereich innen / ländlicher Außenbereich bei geringer Schadstoffbelastung
jedoch nicht im Küsten- und Schwimmbadbereich
