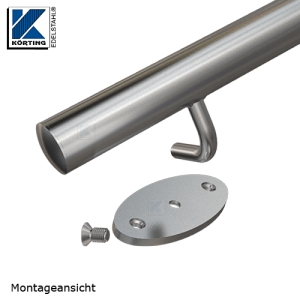

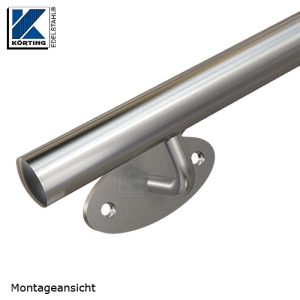

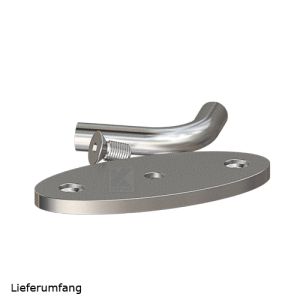

Handlaufhalter - extra stabil - mit ovaler Wandplatte - V2A

Empfohlene Halterabstände

In der nachfolgenden Übersicht haben wir unter Berücksichtigung des Bauuntergrundes die maximal möglichen Halterabstände ermittelt.



Art.-Nr. 642-050	Beton ab C20/25	Vollziegel ab Mz12	Kalksand- vollstein ab KS12	Hochloch- ziegel ab HLZ12	Kalksand- lochstein ab KSL12	Porenbeton Druckfest. >=6N/mm²	Massivholz Buche
	1400 mm*1	820 mm*3	850 mm	700 mm*4	810 mm*4	1400 mm	-
	1400 mm*1	-	-	-	-	-	-
	1220 mm	930 mm	580 mm	170 mm*2	580 mm	580 mm	-
	-	-	-	-	-	-	1200 mm



^*1 Die, insbesondere bei dem Untergrund "Beton", möglichen Halterabstände werden in unseren Berechnungen dahingehend begrenzt, dass eine Durchbiegung der Edelstahlrohre bei einer Verkehrslast von 0,5 kN/m auf max. 5 mm möglich ist.

^*2 Diese Werte dienen nur zur Information. Auf Grund des Bauuntergrundes sind nur sehr geringe Abstände der Handlaufhalter möglich.

^*3 Bei einer Verankerungstiefe von min. 80 mm.

^*4 Montage mit Ankerstange und Ankerhülse FIS16x130K.

Technische Änderungen und Irrtümer vorbehalten. Stand 04/2022
