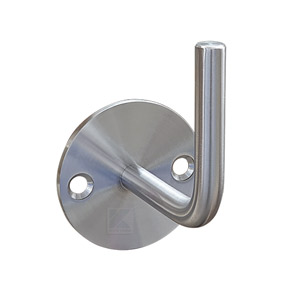

Handlaufhalter gebogen, mit verschweißter Ronde - V2A

Empfohlene Halterabstände

In der nachfolgenden Übersicht haben wir unter Berücksichtigung des Bauuntergrundes die maximal möglichen Halterabstände ermittelt.



Art.-Nr. 641-400	Beton ab C20/25	Vollziegel ab Mz12	Kalksand- vollstein ab KS12	Hochloch- ziegel ab HLZ12	Kalksand- lochstein ab KSL12	Porenbeton Druckfest. >=6N/mm²	Massivholz Buche
	1400 mm	790 mm	370 mm	530 mm*3	450 mm*3	460 mm	-
	1400 mm*1	1130 mm	1400 mm*1	310 mm*2	1400 mm	860 mm	-
	-	-	-	-	-	-	1200 mm



^*1 Die, insbesondere bei dem Untergrund "Beton", möglichen Halterabstände werden in unseren Berechnungen dahingehend begrenzt, dass eine Durchbiegung der Edelstahlrohre bei einer Verkehrslast von 0,5 kN/m auf max. 5 mm möglich ist.

^*2 Diese Werte dienen nur zur Information. Auf Grund des Bauuntergrundes sind nur sehr geringe Abstände der Handlaufhalter möglich.

^*3 Bei der Montage ist zusätzlich eine Ankerhülse FIS16x85K zu verwenden.

Technische Änderungen und Irrtümer vorbehalten. Stand 03/2023
