Sie sind hier:
  1. Handlaufhalter aus Edelstahl
  2. ›
  3. Handlaufhalter mehrteilig, mit Senkschraube M6 für Rohr 42,4 mm - V2A

Handlaufhalter mehrteilig, mit Senkschraube M6 an ø42,4 mm - V2A

Edelstahl Handlaufhalter mehrteilig, mit Senkschraube M6 und Fräsung für Rohr 42,4 mm

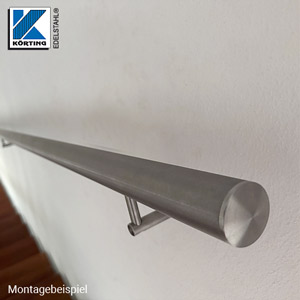

Edelstahl Handlaufhalter mehrteilig, mit Senkschraube M6 und Fräsung für Rohr 42,4 mmHandlaufhalter mit Senkschraube - Montageansicht - verdeckte VerschraubungenHandlaufhalter mit Senkschraube M6 und Fräsung für Rohr 42,4 mm - LieferumfangHandlaufhalter mit Senkschraube M6 und Fräsung für Rohr 42,4 mm - Abmessungen
Artikel-Nr: 641-601-14
Einzelpreis
9,93 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Staffelpreise
Staffelpreise
ab 10 Stück9,84 EUR/Stück
ab 50 Stück9,74 EUR/Stück
inkl. MwSt., zzgl. Versandkosten
Größere Mengen bitte anfragen.
Stück
Gesamt: 9,93 EUR inkl. MwSt., zzgl. Versand
zzgl. 5,95 € Mindermengenzuschlag
bis zu einem Warenwert von 59,50 €
Einzelpreis: 9,93 EUR/Stück ab 1 Stück inkl. MwSt.
Lieferbar ab:

Mo., den 06.02.2023

Versandart

Paketdienst ( 5,89 € - Laufzeit 1-2 Tage)

Beschreibungstext
Handlaufhalter mehrteilig, mit Senkschraube M6 an Rohr ø42,4 mm - V2A
Artikel-Nummer:
641-601-14
Werkstoff-Nr.:

1.4301

Werkstoff-Bez.:
X5CrNi18-10 (V2A - Korrosionswiderstandsklasse II)
Oberfläche:

geschliffen

Ausführung:
rückseitig mit Innengewinde M8
Maße:

Ronde ø 50 x 5 mm mit Durchgangsbohrung ø 8 mm
Handlaufträger ø 15 mm mit Innengewinde M8
Handlaufstütze ø 12 mm mit Bohrung für Senkschraube M6 und Fräsung für ø 42,4 mm
Wandabstand 79 mm bis Mitte Handlauf

Halterabstände:

max. 600 mm

Anwendung:

Edelstahl- und Holzhandläufe im ø 40 - 42 mm

Montageart:

zum Verschrauben am Handlauf und zum Verschrauben an der Wand

Lieferumfang:
1 Edelstahlronde ø 50x5 mm
1 Handlaufhalter ø 15 mm
1 Handlaufträger ø 12 mm
1 Senkschraube M6x60 mm (zur Befestigung am Handlauf)
1 Gewindestift M8x80 mm (zur Befestigung im Bauuntergrund)
Hinweis:
Bei einer Montage an einem Holzhandlauf ist eine zum Lieferumfang abweichende Holz-Senkschraube 6x80 mm erforderlich. (z.B. nach DIN 7997)
Hersteller:

Fremdhersteller

Einsatzort:

Wohnbereich innen / ländlicher Außenbereich bei geringer Schadstoffbelastung
jedoch nicht im Küsten- und Schwimmbadbereich

Empfehlungen zum Halterabstand


Empfohlene Halterabstände

In der nachfolgenden Übersicht haben wir unter Berücksichtigung des Bauuntergrundes die maximal möglichen Halterabstände ermittelt.



Handlaufhalter mit verdeckter Wandverschraubung und Verschraubung am Handlaufrohr Beton Vollziegel KalksandVollstein Hochlochziegel Kalksand-Lochstein Porenbeton Massivholz Buche
Art.-Nr. 641-601 Beton
ab C20/25
Vollstein
ab Mz12
Kalksand-
vollstein
ab KS12
Hochloch-
ziegel
ab HLZ12
Kalksand-
lochstein
ab KSL12
Porenbeton
Druckfest. >=6N/mm²
Massivholz
Buche
Injetionsmörtel FIS-V mit Ankerstange 1000 mm 310 mm*1 310 mm 240 mm*1,2 300 mm*2 - -
Stockschraube M8 - - - - - - 800 mm



Diese Werte dienen nur zur Information.
*1 Auf Grund der Ein-Punkt-Befestigung und der recht einfachen Ausführung des Handlaufhalters, sind unter statischen Gesichtspunkten bei diesen Bauuntergründen, nur sehr geringe Abstände der Handlaufhalter möglich. Für diese Bauuntergründe empfehlen wir grundsätzlich Handlaufhalter mit zwei Befestigungspunkten.

*2 Bei der Montage ist zusätzlich ein Innengewindeanker M8 und eine Ankerhülse FIS16x85K zu verwenden.

Technische Änderungen und Irrtümer vorbehalten. Stand 04/2022
