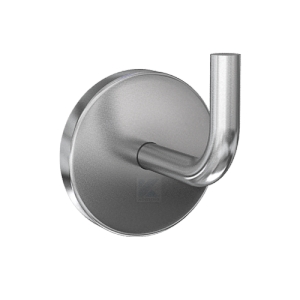

Handlaufhalter - Ronde ø72 mm mit Gummiring - V4A

Handlaufhalter mit verschweißter Ronde, mit Gummiring und Abdeckrosette

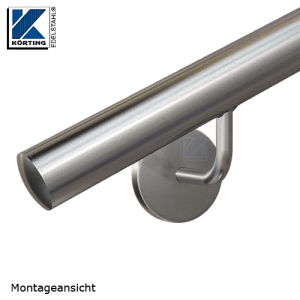

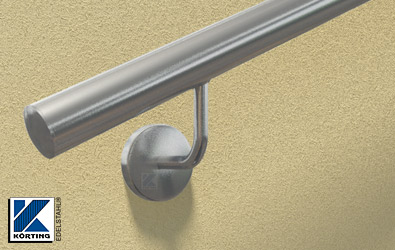

Handlaufhalter mit verschweißter Ronde, mit Gummiring und AbdeckrosetteHandlaufhalter mit verschweißter Ronde, mit Gummiring und Abdeckrosette - AufbaudetailHandlaufhalter aus Edelstahl, Ronde mit Gummiring und Abdeckrosette - Montageansicht VollsteinHandlaufhalter aus Edelstahl, Ronde mit Gummiring und Abdeckrosette - Montagebeispiel LochsteinHandlaufhalter für Handlauf aus Edelstahl, Handlaufträger gebogen zum Anschweißen des Handlaufes, Ronde mit Gummiring und Abdeckrosette mit Handlaufträger verschweißtHandlaufhalter aus Edelstahl, Ronde mit Gummiring und Abdeckrosette - verschweißt an einem gewalztem Handlauf einer viertelgewendelten Treppe
Artikel-Nr: 643-501-34
Einzelpreis
40,41 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Staffelpreise
Staffelpreise
ab 5 Stück39,01 EUR/Stück
ab 10 Stück38,36 EUR/Stück
ab 25 Stück37,88 EUR/Stück
ab 50 Stück37,37 EUR/Stück
ab 100 Stück36,54 EUR/Stück
inkl. MwSt., zzgl. Versandkosten
Größere Mengen bitte anfragen.
Stück
Gesamt: 40,41 EUR inkl. MwSt., zzgl. Versand
zzgl. 5,95 € Mindermengenzuschlag
bis zu einem Warenwert von 59,50 €
Einzelpreis: 40,41 EUR/Stück ab 1 Stück inkl. MwSt.
Lieferbar ab:

ca. 3-4 Wochen nach Bestellung

Versandart

Paketdienst ( 7,08 € - Laufzeit 1-3 Tage)

Beschreibungstext
Handlaufhalter gebogen, zum Anschweißen, verschweißte Ronde ø72 mm, mit Rosette - V4A
Artikel-Nummer:
643-501-34
Werkstoff-Nr.:

1.4571

Werkstoff-Bez.:
X6CrNiMoTi17-12-2 (V4A - Korrosionswiderstandsklasse III)
Oberfläche:

Edelstahlronde roh, mit seitlichen Nut für Gummiring
Handlaufträger Korn 600 geschliffen
Abdeckrosette umlaufend Korn 600 geschliffen

Ausführung:
rückseitig verschweißte Ronde inkl. Gummiring
Maße:

Edelstahlronde ø 72x5 mm
Handlaufträger ø 12 mm, Schenkel 75x55 mm, 90° gebogen
Abdeckrosette ø 76x12 mm

Bohrungen:

2 Senkbohrungen ø 8,5 mm von vorn, Lochabstand 50 mm

Anwendung:

Edelstahlhandläufe in allen Durchmessern

Montageart:

zum Verschweißen am Handlauf und zum Verschrauben an der Wand

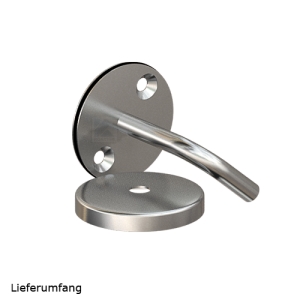

Lieferumfang:

1 Handlaufhalter komplett verschweißt, inkl. Gummiring
1 Abdeckrosette ø 76x12 mm

Hersteller:

Körting EDELSTAHL®

Einsatzort:

Außenbereich | Stadt und Industriegebiet

Übersicht max. Halterabstände

Empfohlene Halterabstände


In der nachfolgenden Übersicht haben wir unter Berücksichtigung des Bauuntergrundes die maximal möglichen Halterabstände ermittelt.



Handlaufhalter aus Edelstahl mit Rosette Beton Vollziegel Kalksand - Vollstein Hochlochziegel Kalksandlochstein Porenbeton Massivholz Buche
Art.-Nr. 643-501 Beton
ab C20/25
Vollziegel
ab Mz12
Kalksand-
vollstein
ab KS12
Hochloch-
ziegel
ab HLZ12
Kalksand-
lochstein
ab KSL12
Porenbeton
Druckfest. >=6N/mm²
Massivholz
Buche
Injetionsmörtel FIS-V mit Innengewindeanker und Senkschraube 1400 mm*1 800 mm 380 mm 530 mm*3 460 mm*3 - -
Hochleistungsanker FIS II-I mit Senkschraube 1400 mm*1 - - - - - -
Duopower mit Holzsenkschraube 1400 mm*1 1140 mm 1400 mm*1 320 mm*2 1400 mm 870 mm -
Holzsenkschraube - - - - - - 1200 mm




*1 Die, insbesondere bei dem Untergrund "Beton", möglichen Halterabstände werden in unseren Berechnungen dahingehend begrenzt, dass eine Durchbiegung der Edelstahlrohre bei einer Verkehrslast von 0,5 kN/m auf max. 5 mm möglich ist.

*2 Diese Werte dienen nur zur Information. Auf Grund des Bauuntergrundes sind nur sehr geringe Abstände der Handlaufhalter möglich.

*3 Bei der Montage ist zusätzlich eine Ankerhülse FIS16x85K zu verwenden.

Technische Änderungen und Irrtümer vorbehalten. Stand 04/2022

Handlaufhalter Beschreibung

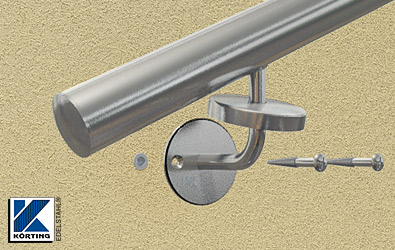

Der Handlaufhalter wird zweiteilig geliefert und besteht aus einer Edelstahl Ronde mit einem umlaufend fest verschweißten, 90° gebogenem Handlaufträger und einer Abdeckrosette.
Durch eine entsprechende Schweißnaht Fase, am oberen Ende des Handlaufträgers, ist gewährleistet, dass der Handlaufhalter fachgerecht mit dem Handlauf verschweißt werden kann.
Der in der Edelstahl Ronde integrierte Gummiring sorgt dafür, dass die Abdeckrosette an der Wand anliegt und nicht abkippt.
