Handlaufhalter - auch für Dämmung | z.Anschweißen | Senkb.Ø8,5 - V2A

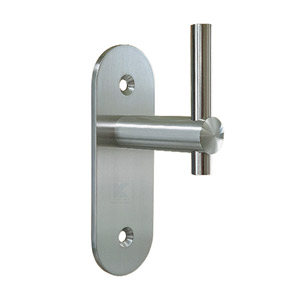

Handlaufhalter aus Edelstahl mit langer Wandplatte, für eine stabile Montage mit 8er Senkschrauben
Handlaufhalter aus Edelstahl mit langer Wandplatte, für eine stabile Montage mit 8er SenkschraubenHandlaufhalter mit langer Wandplatte, Handlaufträger zum Anschweißen - LieferumfangAbmessungen des Handlaufhalters mit langer Wandplatte - Handlaufträger zum Anschweißenlange Edelstahl-Wandplatte für Handlaufhalter - passend für Montage mit Thermax 16 - M8
Artikel-Nr: 641-911-14
Einzelpreis
70,52 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Staffelpreise
Staffelpreise
ab 5 Stück69,75 EUR/Stück
ab 10 Stück68,12 EUR/Stück
ab 25 Stück66,58 EUR/Stück
ab 50 Stück65,11 EUR/Stück
inkl. MwSt., zzgl. Versandkosten
Größere Mengen bitte anfragen.
Stück
Gesamt: 70,52 EUR inkl. MwSt., zzgl. Versand
zzgl. 0,00 € Mindermengenzuschlag
bis zu einem Warenwert von 59,50 €
Einzelpreis: 70,52 EUR/Stück ab 1 Stück inkl. MwSt.
Lieferbar ab:

ca. 3-4 Wochen nach Bestellung

Versandart

Paketdienst ( 7,08 € - Laufzeit 1-3 Tage)

Beschreibungstext
Handlaufhalter, zum Anschweißen, lange Wandplatte - Senkb.Ø8,5 mm - V2A
Artikel-Nummer:
641-911-14
Werkstoff-Nr.:

1.4301

Werkstoff-Bez.:
X5CrNi18-10 (V2A - Korrosionswiderstandsklasse II)
Oberfläche:

Edelstahl-Wandblech fein geschliffen
Handlaufhalter Korn 600 geschliffen
Handlaufträger Korn 600 geschliffen

Ausführung:
mit extra langer Wandplatte für eine optimale Kraftverteilung

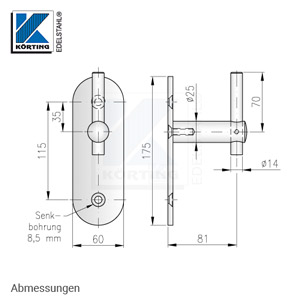

Maße:

Edelstahl-Wandblech 175x60x6 mm
2 Senkbohrungen für Senkschrauben 8 mm
Handlaufhalter ø 25 mm
Handlaufträger ø 14 mm, Arretierungsrille bei 70 mm
Wandabstand mit Wandblech 81 mm

Anwendung:

Edelstahlhandläufe in allen Durchmessern

Montageart:

zum Verschweißen am Handlauf und zum Verschrauben an der Wand

Bauuntergrund:
geeignet für:
gedämmte Fassaden
Beton Vollziegel
Kalksand-Vollstein
Hochlochziegel
Kalksand-Lochstein
Porenbeton
Holz (Buche)
Befestigung mgl.:

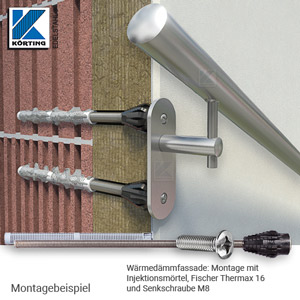

an gedämmten Fassaden (60-290 mm Dämmung):
Linsensenkkopfschraube M8x30 mm mit Kreuzschlitz - V2A (Art.-Nr. 966-08-030/A2)
in Verbindung mit Fischer Thermax 16/170-M8 (Art.-Nr. 640-056-08)

an Beton, Vollziegel, Kalksand-Vollstein, Kalksand-Lochstein, Porenbeton:
Senk-Holzschraube 8x90 mm mit Torx - V2A (Art.-Nr. 9047-08-090/A2-TX)
in Verbindung mit DUOPOWER 10x80 (Art.-Nr. 538252)

an Hochlochziegel:
Linsensenkkopfschraube M8x30 mm mit Kreuzschlitz - V2A (Art.-Nr. 966-08-030/A2)
in Verbindung mit Innengewindeanker Ø12 x 80 mm, Gewinde M8x25 mm - V4A (Art.-Nr. 623-902-30)

an massivem Holz:
Senk-Holzschraube 8x90 mm mit Torx - V2A (Art.-Nr. 9047-08-090/A2-TX)
Halterabstände:

Bitte informieren Sie sich in unsereren unten stehenden Tabellen über die empfohlenen Halterabstände. (mit bzw. ohne Wärmedänmmung, für den entsprechenden Bauuntergund)

Lieferumfang:

1 Edelstahl-Wandblech 175x60x6 mm
1 Handlaufhalter ø25 mm
1 Handlaufträger ø14 mm
1 Senkschraube M8x20 mm mit Innensechskant (DIN 7991/A2)

Hersteller:

Körting EDELSTAHL®

Einsatzort:
Wohnbereich innen / ländlicher Außenbereich bei geringer Schadstoffbelastung, jedoch nicht im Küsten- und Schwimmbadbereich
Widerrufsrecht:

Dieser Handlaufhalter wird ausschließlich auftragsbezogen hergestellt. Bitte beachten Sie, dass für Produkte, welche auf die persönlichen Bedürfnisse der Kunden angefertigt werden, kein Widerrufsrecht besteht. (BGB §312g) Dies gilt auch für alle Einzelkomponenten, welche für die Montage und beziehungsweise Funktion des Halters erforderlich sind.

Empfehlungen zum Halterabstand bei Montage an gedämmter Fassade

Empfohlene Halterabstände


In der nachfolgenden Übersicht haben wir unter Berücksichtigung des Bauuntergrundes die maximal möglichen Halterabstände ermittelt.



Handlaufhalter aus Edelstahl mit länglicher Wandplatte zur sicheren Befestigung an Hochlochziegeln mit Wärmedämmung Beton gedämmt Vollziegel gedämmt Kalksand-Vollstein gedämmt Hochlochziegel gedämmt Kalksand-Lochstein gedämmt Porenbeton gedämmt
Art.-Nr. 641-911 Beton
ab C20/25
Vollziegel
ab Mz12
Kalksand-
vollstein
ab KS12
Hochloch-
ziegel
ab HLZ12
Kalksand-
lochstein
ab KSL12
Porenbeton
PP4 /P4.4.
Fischer Thermax 16 mit Handlaufhalter 643-906
Thermax 16
1400 mm*1 1320 mm 1320 mm 700 mm*2 610 mm*2 730 mm
bei Verankerungstiefe 80 mm 200 mm 80 mm 200 mm 200 mm 200 mm




*1 Die, insbesondere bei dem Untergrund "Beton", möglichen Halterabstände werden in unseren Berechnungen dahingehend begrenzt, dass eine Durchbiegung der Edelstahlrohre bei einer Verkehrslast von 0,5 kN/m auf max. 10 mm möglich ist.

*2 Montage mit Ankerhülse FIS H 20 x 200 K.


Die Befestigung des Halters erfolgt mit einer Thermax16 mit M8 und Senkschraube M8.
Technische Änderungen und Irrtümer vorbehalten. Stand 03/2023



Empfehlungen zum Halterabstand bei Montage ohne Dämmung

Empfohlene Halterabstände


In der nachfolgenden Übersicht haben wir unter Berücksichtigung des Bauuntergrundes die maximal möglichen Halterabstände ermittelt.



Handlaufhalter mit langer Wandplatte, Handlaufträger zum Verschweißen am Handlauf Beton Vollziegel Kalksand-Vollstein Hochlochziegel Kalksand-Lochstein Porenbeton Massivholz Buche
Art.-Nr. 641-911 Beton
ab C20/25
Vollziegel
ab Mz12
Kalksand-
vollstein
ab KS12
Hochloch-
ziegel
ab HLZ12
Kalksand-
lochstein
ab KSL12
Porenbeton
Druckfest. >=6N/mm²
Massivholz
Buche
Injektionsmörtel FIS-V mit Innengewindeanker M8 und Linsensenkschraube M8x25 1400 mm*1 1380 mm*3 650 mm 910 mm*4 1060 mm*4 800 mm*5 -
Fischer Duopower10x80 mit Senk-Holzsenkschraube 8x90 m 1400 mm*1 1400 mm 1400 mm 440 mm*2 1400 mm 1220 mm -
Senk-Holzschraube 8x90 mm - - - - - - 1200 mm




*1 Die, insbesondere bei dem Untergrund "Beton", möglichen Halterabstände werden in unseren Berechnungen dahingehend begrenzt, dass eine Durchbiegung der Edelstahlrohre bei einer Verkehrslast von 0,5 kN/m auf max. 5 mm möglich ist.

*2 Diese Werte dienen nur zur Information. Auf Grund des Bauuntergrundes sind nur sehr geringe Abstände der Handlaufhalter möglich.

*3 Bei einer Verankerungstiefe von min. 80 mm.

*4 Montage mit Innengewindeanker und Ankerhülse FIS16x85K.

*5 Montage mit Innengewindeanker Ø12x125-M8x25.


Technische Änderungen und Irrtümer vorbehalten. Stand 03/2023
