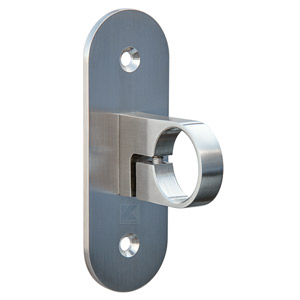

Wandplatte 175x60x6 mm
Rohraufnahme 82x50x16 mm für Edelstahlrohr ø42,4 mm
(lichter Abstand zwischen Wand und Rohr 63 mm)
Bohrungen - Platte:
2 Senkbohrungen ø8,1 mm, rückseitig gesenkt, Abstand 35 mm
2 Senkbohrungen ø8,1 mm, von vorn gesenkt, Abstand 115 mm zur Befestigung an der Wand
Lieferumfang:
1 Rohraufnahme
1 Wandplatte
2 Senkschrauben M8x20 mm nach DIN 7991
(zur Befestigung der Rohraufnahme auf der Wandplatte)
Montagebeispiel:
Befestigung eines Rohres vor dem Fenster
Hinweis:
Für die Montage der Wandplatte mit der Rohrklemmbefestigung an der Wand sind zwei weitere 8 mm Senkschrauben erforderlich, diese sind nicht im Lieferumfang enthalten.
Die Schrauben- und Dübellänge muss unter Berücksichtung des Bauuntergrundes und der auftretenden Lasten ermittelt werden.
Hersteller:
Körting EDELSTAHL®
Einsatzort:
Wohnbereich innen / ländlicher Außenbereich bei geringer Schadstoffbelastung, jedoch nicht im Küsten- und Schwimmbadbereich
Empfehlung:
Schauen Sie sich auch unseren, nach ihren Wünschen konfektionierten, Handlauf-Bausatz an! Sie können uns ihre Wunschlänge für das Rohr, die Endkappen und die Anzahl der Halter angeben. Wir schneiden das Rohr zu, die Bohrungen können Sie selbst an der gewünschten Position einbringen!
