Handlaufhalter für Nutrohr ø42,4 mm mit LED Profil - V4A

Handlaufhalter für Nutrohr ø42,4 mm mit LED Profil
Handlaufhalter für Nutrohr ø42,4 mm mit LED ProfilHandlaufhalter für Nutrohr ø42,4 mm Montageansicht von vornHandlaufhalter für Nutrohr ø42,4 mm Montageansicht von hintenHalter für Nutrohr ø42,4 mm mit LED Profil - Abmessungender Halter für Nutrohr kann mit einer Abdeckrosette ergänzt werden
Artikel-Nr: 861-009-31
Einzelpreis
16,45 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Staffelpreise
Staffelpreise
ab 10 Stück16,44 EUR/Stück
ab 25 Stück16,34 EUR/Stück
ab 50 Stück15,57 EUR/Stück
ab 100 Stück15,05 EUR/Stück
inkl. MwSt., zzgl. Versandkosten
Größere Mengen bitte anfragen.
Stück
Gesamt: 16,45 EUR inkl. MwSt., zzgl. Versand
zzgl. 5,95 € Mindermengenzuschlag
bis zu einem Warenwert von 59,50 €
Einzelpreis: 16,45 EUR/Stück ab 1 Stück inkl. MwSt.
Lieferbar ab:

Mo., den 12.05.2025

Versandart

Paketdienst ( 7,08 € - Laufzeit 1-3 Tage)

Beschreibungstext
Handlaufhalter für Nutrohr ø42,4 mm mit LED Profil - V4A
Artikel-Nummer:
861-009-31
Werkstoff-Nr.:

1.4401

Werkstoff-Bez.:
X5CrNiMo17-12-2 (V4A - Korrosionswiderstandsklasse III)
Oberfläche:

Edelstahlronde gedeht, mit Fase
Handlaufträger und Rohraufnahme geschliffen

Ausführung:

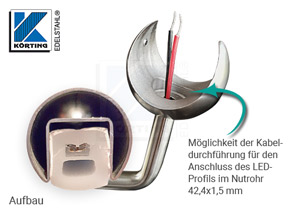

mit Bohrung ø5,8 mm für Kabelzufuhr

Ronde rückseitig mit Handlaufstütze verschweißt,
Rohraufnahme mit Handlaufstütze verschraubt

Maße:

Ronde ø 70 x 4 mm mit 3 Senkbohrungen ø 6,5 mm im Lochkreis ø 50 mm
Handlaufstütze ø 12 mm - 70° gebogen (rückseitig verschweißt)
Wandabstand 90 mm bis Mitte Handlauf

Anwendung:

Edelstahl- und Holzhandläufe im ø 42 mm

Vorteil:
Dieser Halter ermöglicht die durchgängige LED Beleuchtung des Handlaufes mit einem LED-Profil 24x24 mm in einem Nutrohr ø42,4 mm.
Montageart:

zum Verschrauben am Handlauf und zum Verschrauben an der Wand

Beachten:

Die Rohraufnahme wird zuerst auf einen Handlauf ø42,4 mm aufgeschoben und erst dann mit einer Stiftstraube M5 an der angedachten Stelle arretiert.

Lieferumfang:

1 Handlaufhalter, 2 tlg.
1 Senkschraube M10 mit Durchgangsbohrung ø5,8 mm zur Kabeldurchführung
1 Gewindestift M5 zur Arretierung des Handlaufrohres

Hersteller:

Fremdhersteller

Einsatzort:

Außenbereich | Stadt und Industriegebiet

HINWEIS:

Bei diesem Artikel handelt es sich um einen Beschaffungsartikel, eine Warenrücknahme ist daher nicht möglich.

Experten - Tipp ► Haltervergleich

Warum Handlaufhalter mit extra Senkschrauben?

Der Unterschied der Handlaufhalter für Nutrohr ø42,4 mm mit LED Profil besteht in der Befestigung des Handlaufrohres.

Handlaufhalter für Nutrohr ø42,4 mm mit extra Senkschrauben

Handlaufhalter für LED Beleuchtung mit beidseitiger Senkschraube - Montageansicht von vorn

Das Aufnahmeteil des Halters 861-010-31 besitzt auf der Vorderseite eine Senkbohrung für eine Linsensenkkopfschraube M4. Die Senkschraube wird in eine Gewindebohrung M4 im Handlaufrohr fest verschraubt. Die Edelstahlschrauben sind im Lieferumfang enthalten.


Handlaufhalter für LED Beleuchtung mit beidseitiger Senkschraube - Montageansicht von hinten - fester Halt durch zweite Senkschraube

Auf der Rückseite der Rohraufnahme des Halters ist ebenfalls eine feste Verschraubung mit einer Senkschraube möglich.
Die Aufnahme selbst ist als Gussteil ausgeführt und durch die Toleranzen in der Fertigung von Rohr und Gussteil kann sich ein mehr oder weniger großer Spalt bilden. Positiver Nebeneffekt ist, dass dieser Spalt durch das Anziehen der Schraube verringert werden kann.


Handlaufhalter für Nutrohr ø42,4 mm mit Gewindestift

Handlaufhalter für LED Beleuchtung - Montageansicht von vorn

Beim Edelstahlhalter 861-009-31 hat die Rohraufnahme eine geschlossene Vorderseite. Da dies die "schöne" Seite ist, ist man geneigt diesen Halter zur Montage des Edelstahlhandlaufes mit Beleuchtung zu verwenden. ABER ...


Handlaufhalter für LED Beleuchtung - Montageansicht von hinten - Gewindestift M5 hält Handlauf

Aber dieser Halter besitzt auf der Rückseite einen Gewindestift M5. In das Handlaufrohr wird keine Bohrung eingebracht. Das Nutrohr wird einfach in die Öffnung der Aufnahme gelegt und im Anschluss der Gewindestift angezogen. Das bedeutet, das Rohr wird gegen die Vorderseite des Gussteils gedrückt und der Spalt auf der Rückseite wird entsprechend größer.
Eventuell sehen Sie diesen Spalt nicht immer, jedoch fühlen Sie ihn, wenn Sie den Handlauf benutzen. Diesen Umstand kann man eventuell akzeptieren, nur nicht den, dass sich mit der Zeit, unter der Belastung des Handlaufes, die kleinen Stiftschrauben lockern können. Daraus folgt das allmähliche Wegdrehen des Rohres aus der eigentlichen Montageposition, was eine Instabilität des gesamten Edelstahl Handlaufes zur Folge haben kann.

FAZIT

Der Aufwand bei der Handlaufmontage mit dem Handlaufhalter 861-010-31 erhöht sich etwas, aber der Vorteil der Befestigung durch das Verschrauben der Halter liegt "in der Hand".
Der Edelstahl Handlauf mit LED ist sicherer an der Wand befestigt, weil die gesamte Handlaufkonstruktion in sich stabiler gebaut ist. Das Nutrohr kann sich nicht wegdrehen, denn die Senkschrauben sind in das Rohr eingeschraubt. Der gesamte Edelstahl Handlauf erhält dadurch eine wesentlich längere Lebensdauer.


LED-Handlauf Montage: beidseitig Rohrbogen u. Rohrverbinder

Montagevariante:
beidseitig Rohrbogen & Rohrverbinder

LED Handlauf Montagevariante mit Rohrbogen & Rohrverbinder
LED Handlauf Montage mit Rohrbogen & Rohrverbinder

Edelstahl Handlauf mit LED - Enden mit Bögen
Mit dieser Zusammenstellung von Edelstahl Zubehörteilen kann ein kostengünstiger Handlauf mit durchgehender LED-Beleuchtung, d. h. ohne Stückelung des LED-Profils, montiert werden.
Die Zuleitung kann einfach über einen der Bögen mit dem Verbinder direkt zum LED-Profil verlegt werden. Bitte lesen Sie dazu unsere Hinweise zur Kabelführung.
Die Handlaufhalter mit der Rohraufnahme müssen vor dem Verkleben der Bögen auf das Nutrohr mit dem LED-Profil aufgefädelt werden!

Artikel zum Aufbau eines LED-Handlaufes in dieser Montagevariante:

112-216-12 - Nutrohr ø42,4x1,5 mm
281-024-34 - Rohrverbinder für Nutrohr
129-328-14 - Anschlussbogen 90°
861-009-31 - Halter mit kugelförmiger Aufnahme
10-220-00 - DELO-DUOPOX AD840 - 2K-Epoxidharz-Kleber

861-008-00 - LED-Profil 24x24 mm
861-001-00 - Kabelanschlussset für LED Profil 24x24 mm

555008 - Fischer DUOPOWER 8x40
7995-06-060/A2 - Linsensenkkopf-Holzschraube 6x60 mm

Weiteres Material aus unserer Katergorie: LED-Profil mit Zubehör zum Anschluss
Netzteil entsprechend der Profillänge, Dimmer und Bewegungssensor

* Bitte achten Sie auf den Bauuntergrund, das gewählte Befestigungsmaterial und die damit verbundenen maximalen Lasten laut Dübelhersteller. Sollten Sie die Einzelteile nur verkleben, empfehlen wir einen um 20% reduzierten Abstand der Handlaufhalter einzuplanen.


LED-Handlauf Montage: beidseitig mit flacher Endkappe

Montagevariante:
beidseitig mit flacher Endkappe

LED Handlauf Montagevariante mit flacher Endkappe
LED Handlauf Montage mit flacher Endkappe

Edelstahl Handlauf mit LED - Enden mit Endkappe
Der Vorteil dieser Montagevariante ist, dass die Stoßstellen entfallen, welche durch das Aneinanderreihen von Verbinder und Bögen entstehen.

Wenn das Handlaufende mit der flachen Endkappe verschlossen ist, muss die Zuleitung durch den Handlaufhalter erfolgen. Das bedeutet, dass das Anschlusskabel vom Ende des LED-Profils durch die Luftkammer des Profils zurück zum letzten Halter des Handlaufes geführt werden muss. Dies erfordert etwas Geschick und Geduld bei der Montage, da die Halter mit der kugelförmigen Aufnahme auf das Nutrohr mit dem LED-Profil aufgesteckt werden müssen. Der Anschluss bzw. Kabelausgang erfolgt über den gebogenen Handlaufträger direkt in der Mitte der Halterronde. Bitte achten Sie auf einen rechtwinkligen Kabelausgang an der Wand, um nicht in Konflikt mit den Dübeln zu geraten! Bitte lesen Sie dazu unsere Hinweise zur Kabelführung.

Artikel zum Aufbau eines LED-Handlaufes in dieser Montagevariante:

112-216-12 - Nutrohr ø42,4x1,5 mm
281-016-11 - Endkappe für Nutrohr
861-009-31 - Halter mit kugelförmiger Aufnahme
10-220-00 - DELO-DUOPOX AD840 - 2K-Epoxidharz-Kleber

861-008-00 - LED-Profil 24x24 mm
861-001-00 - Kabelanschlussset für LED Profil 24x24 mm

555008 - Fischer DUOPOWER 8x40
7995-06-060/A2 - Linsensenkkopf-Holzschraube 6x60 mm

Weiteres Material aus unserer Katergorie: LED-Profil mit Zubehör zum Anschluss
Netzteil entsprechend der Profillänge, Dimmer und Bewegungssensor

* Bitte achten Sie auf den Bauuntergrund, das gewählte Befestigungsmaterial und die damit verbundenen maximalen Lasten laut Dübelhersteller. Sollten Sie die Einzelteile nur verkleben, empfehlen wir einen um 20% reduzierten Abstand der Handlaufhalter einzuplanen.

LED-Handlauf Montage: Wandplatte | flache Endkappe

Montagevariante:
Wandplatte | flache Endkappe

LED Handlauf Montagevariante mit Wandplatte | flache Endkappe
LED Handlauf Montage mit Wandplatte | flache Endkappe

Edelstahl Handlauf mit LED - Ende mit Wandplatte
Wenn der Handlauf stirnseitig vor einer Wand endet und dort das Kabel aus der Wand in den Handlauf geführt werden kann, kommt die Wandplatte für Nutrohr zu Einsatz. Sie besitzt einen Bund und eine große Öffnung, in welche das Nutrohr mit dem LED-Profil eingeschoben werden kann.
Der Kabelanschluss ist recht einfach und kann ohne die Rückführung durch die Halter erfolgen. Jedoch sollte das LED-Profil L-förmig zugeschnitten werden, da das Profil bzw. das Nutrohr fast bündig mit der Wandplatte abschließt und die Kontaktstifte untergebracht werden müssen.
Bitte lesen Sie dazu unsere Hinweise zum LED-Profil zuschneiden.

Artikel zum Aufbau eines LED-Handlaufes in dieser Montagevariante:

112-216-12 - Nutrohr ø42,4x1,5 mm
281-001-11 - Wandplatte für Nutrohr
281-016-11 - Endkappe für Nutrohr
861-009-31 - Halter mit kugelförmiger Aufnahme
10-220-00 - DELO-DUOPOX AD840 - 2K-Epoxidharz-Kleber

861-008-00 - LED-Profil 24x24 mm
861-001-00 - Kabelanschlussset für LED Profil 24x24 mm

555008 - Fischer DUOPOWER 8x40
7995-06-060/A2 - Linsensenkkopf-Holzschraube 6x60 mm

Weiteres Material aus unserer Katergorie: LED-Profil mit Zubehör zum Anschluss
Netzteil entsprechend der Profillänge, Dimmer und Bewegungssensor

* Bitte achten Sie auf den Bauuntergrund, das gewählte Befestigungsmaterial und die damit verbundenen maximalen Lasten laut Dübelhersteller. Sollten Sie die Einzelteile nur verkleben, empfehlen wir einen um 20% reduzierten Abstand der Handlaufhalter einzuplanen.
