LED-Profil flexibel, 24x24 mm für Nutrohr ø42,4x1,5 mm

Anschluss - Hinweise zum LED-Profil

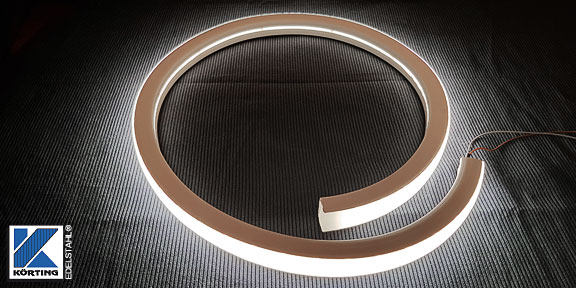

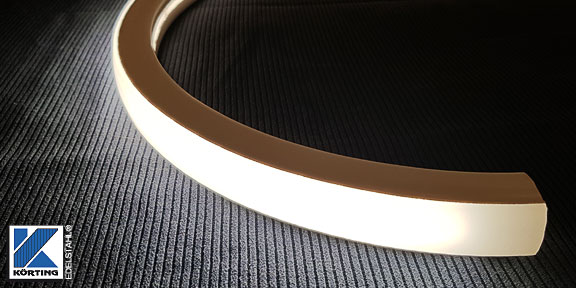

Das flexible LED-Profil 24x24 mm erzeugt ein diffuses LED-Licht und kann für eine gleichmäßig verteilte Handlaufbeleuchtung genutzt werden. Es erzeugt ein punktfreies dimmbares Licht innerhalb eines doppelt extrudierten Profils mit einer Kammer zur Wärmeableitung. Es stellt eine rahmenlose und flexible Lösung, ohne Kühlungsbedarf dar, so dass sich vielfältige Einsatzmöglichkeiten ergeben.


Technische Details

• fexibes Profil passend für Nut 24x24 mm
• gleichmäßig verteilte Handlaufbeleuchtung
• erzeugt punktfreies dimmbares Licht
• LED Anordnung innerhalb des doppelt extrudierten Profils
• mit durchgängiger Kammer zur Wärmeableitung
• keine Kühlung notwendig
• rahmenlose und bewegliche Lösung

• Abmessung: 24x24 mm
• Verwendung: z.B. in Nutrohr mit Nut 24x24 mm
• Material: UV-resistentes weiches Silikon
• Biegeradius: mindestens 40 mm
• Handelslänge: 25 m (Teilzuschnitte auf Kundenwunsch möglich)
• Teilung: im 100 mm Raster teilbar
• LED-Anzahl: 120 LED/Meter
• Stromversorgung: Gleichstrom
• Betriebsspannung: 24VDC
• Stromverbrauch: 8W/Meter
• Licht: 120 lm/Watt/Meter
• Lichtfarbe: Tageslicht 5000K
• Strahlwinkel: 100°
• IK Stoßfestigkeit: IK08 (bis zu 0,50 Joule)
• IP Schutzklasse: IP40 ^*1 (ohne versiegelte Stirnseiten)
• IP Schutzklasse: IP65 ^*2 (mit versiegelte Stirnseiten)

LED-Profil teilen

Das Profil ist im Raster von 100 mm teilbar (Schneidlinien befinden sich auf der Unterseite). Das Raster ist in Form von dunklen Punkten zu erkennen. Beim Teilen zeigt die lichtemitierende Oberfläche nach außen. Mit einer robusten Schere für Kabelkanäle und Kunststoffe mit scharfer langer Schneide (z.B. Kabelkanalschere) immer rechtwinklig zum Profil schneiden.
Achtung: Vorsichtig vorgehen, falsches Schneiden beschädigt die Leitungen!

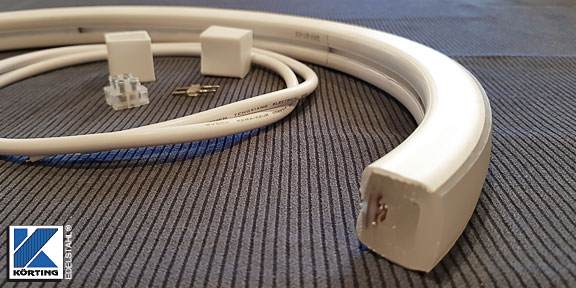

Kabel anschließen

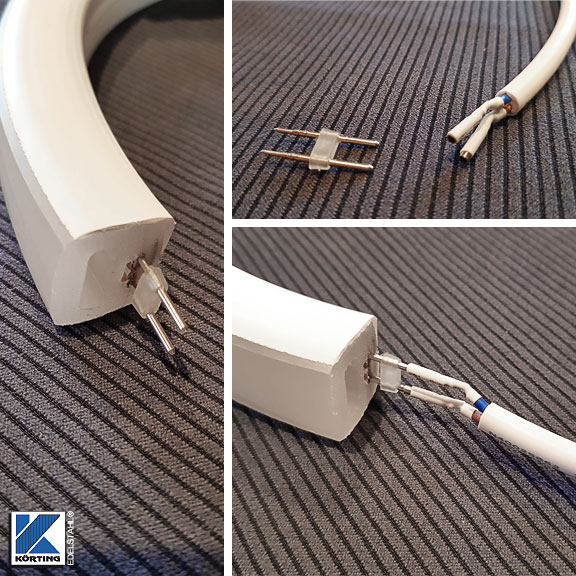

Achten Sie auf die richtige Ausrichtung des Spleißstiftes. Die spitzen Enden werden in das Profil gesteckt.
Den Spleißstift in das Ende des LED-Profils einführen und dabei sicherstellen, dass er die Kupferdrähte berühren kann.
Sollten die Kupferdrähte innen zu tief liegen, die PVC-Ummantelung ein wenig abschneiden und dabei darauf achten, dass die Leiterplatte nicht eingeschnitten wird.
Zum Abdichten des Endes z.B. einen Acryl Schutzlack für LED Produkte auftragen.
Nun kann das Verbindungskabel auf den Spleißstift gesteckt werden.
Über den Anschluss ein Schrumpfrohr stecken gut aufschrumpfen, so dass er wasserdicht wird, Lücken mit einem Schutzlack versiegeln.


Endkappe aufstecken

Die zum Kabelanschlussset gehörende Endkappe mit wasserfestem Kleber auf das andere Ende aufstecken. (evt. zuvor etwas erwärmen, um diesen Vorgang zu vereinfachen)
Abschließend ein transparentes Schrumpfrohr aufschieben und aufschrumpfen, Lücken mit Kleber verschließen.


Anschluss

Das LED-Profil muss in Verbindung mit einer 24V-Stromversorgung verwendet werden. Bitte beachten Sie die Polarität.
Die maximale Länge sollte 20 m beragen (Stromverbrauch 8W/Meter).

Treiber
Eingang: AC100-240 VAC, 50-60 Hz
Ausgang: DC 24V
Dimmer
Das LED-Profil ist komaptibel mit den meisten 0-10V Dimmsteuerungen.


Verwendung

Im Außenbereich sollte das LED-Profil nur eingesetzt werden, wenn die wasserdichte Einbindung des Silikonprofiles und seiner Anschlüsse gewährleistet werden kann.

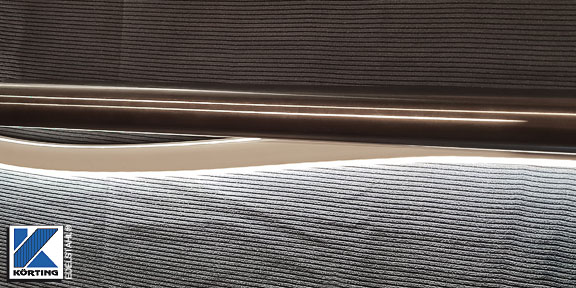

Bei der Verwendung als Handlauf in einem Edelstahl Nutrohr ø42,4x1,5 mm mit Nut 24x24 mm wird das Profil mit einem Gummihammer etappenweise vorsichtig eingeschlagen. So wird das Profil fest in der Nut festgeklemmt. Dabei ist es möglich den Strang in einem Stück auch innerhalb von Gelenkbögen weiter zu führen. Sie sollten jedoch zuvor die Bögen fest mit den geraden Nutrohrsegmenten verklebt und verschraubt haben.


Bitte beachten Sie:
Das Ablängen des Lichtprofiles, dessen Montage und der Anschluss muss von einem Elektofachbetrieb ausgeführt werden. Bei einem Einsatz im Außenbereich darf zum Abdichten kein Sanitär-Silikon verwendet werden.
