  5. Edelstahl Ronde 100x8 mm für Geländerpfosten 42,4 mm - V4A

Edelstahl Ronde 100x8 mm für Geländerpfosten 42,4 mm - V4A

Edelstahl Ronde 100x8 mm aus Guss mit Versteifungsrippen und Bund zum rückseitigem Verschweißen von Edelstahlrohr 42,4 mm
Edelstahl Ronde 100x8 mm aus Guss mit Versteifungsrippen und Bund zum rückseitigem Verschweißen von Edelstahlrohr 42,4 mmRückseite der Edelstahl Ronde 100x8 mm aus Guss mit Versteifungsrippen und Bund zum rückseitigem Verschweißen von Edelstahlrohr 42,4 mmAbmessungen Edelstahl Ronde 100x8 mm aus Guss mit Versteifungsrippen und Bund zum rückseitigem Verschweißen von Edelstahlrohr 42,4 mmMontageansicht Edelstahl Abdeckrosette  mit Loch 42,6 mm für Edelstahlronden mit Versteifungsrippen bei Verwendung von Sechkantmuttern
Artikel-Nr: 721-10008-30
Einzelpreis
9,57 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Staffelpreise
Staffelpreise
ab 5 Stück9,08 EUR/Stück
ab 10 Stück8,57 EUR/Stück
ab 25 Stück8,18 EUR/Stück
ab 50 Stück7,95 EUR/Stück
inkl. MwSt., zzgl. Versandkosten
Größere Mengen bitte anfragen.
Stück
Gesamt: 9,57 EUR inkl. MwSt., zzgl. Versand
zzgl. 5,95 € Mindermengenzuschlag bis zu einem Warenwert von 59,50 €
Einzelpreis: 9,57 EUR/Stück ab 1 Stück inkl. MwSt.
Lieferbar ab:

Mo., den 26.04.2021

Versandart

Paketdienst ( 3,80 € - Laufzeit 1-2 Tage)

Beschreibungstext
Edelstahl Ronde 100x8 mm für Rohr 42,4 mm (V4A)
Artikel-Nummer:
721-10008-30
Werkstoff-Nr.:

1.4571

Werkstoff-Bez.:

X6CrNiMoTi17-12-2 (V4A - Korrosionswiderstandsklasse III)

Oberfläche:

roh

Maße:

Durchmesser 100 mm, Stärke 8 mm
Gesamthöhe 17 mm

Bohrungen:

2 Durchgangsbohrungen 11 mm - Lochkreis 75 mm
2 Durchgangsbohrungen 4,5 mm - Lochkreis 75 mm
1 Durchgangsbohrung 42,6 mm - mittig

Einsatzort:

Außenbereich - Stadt und Industriegebiet

Empfehlung Pfostenabstände
mögliche Pfostenabstände entsprechend Pfostenlänge

Geländerpfosten Abstand bei Montage mit Edelstahlronde 100x8 mm

Edelstahlronde 100x8 mm mit Versteifungsrippen Pfostenlänge bis Verankerung
920 mm 1020 mm 1120 mm
Pfostenabstand (max.) 1010 mm 910 mm 830 mm
Edelstahlrohr 42,4x2,6 42,4x2,6 42,4x2,6
Gewindebolzen M10 M10 M10
Verankerungstiefe (Vt) 125 mm 125 mm 125 mm
Zugkraft pro. Dübel 10,4 kN 10,4 kN 10,4 kN
Betonstärke (min.) 160 mm 160 mm 160 mm
Randabstand (Ra) 100 mm 100 mm 100 mm

Für einen größeren Pfostenabstand verwenden Sie bitte eine größere und
stärkere Edelstahlronde.

Berechnungsgrundlagen:
Beton: - C25/30, gerissen
- Bewehrung normal, ohne Rand-/Rückhängebewehrung
Pfosten: - Edelstahlronde 100x8 mm mit Versteifungsrippen, umlaufend am Pfosten verschweißt
- 2 Befestigungsbohrungen (Ausrichtung in Handlaufachse)
- Geländerfüllung vollflächig (z.B. Glas)
- Pfostenlänge 920 mm / 1020 mm / 1120 mm
- Gewicht Geländer inklusive Füllung max. 30 kg/lfdm
- Verkehrslast 0,5 kN/ m2 / (Privatbereich)
Anwendung: - aufgesetzt, Geländer außen, Windlastzone 1
Dübel: - Injektionsmörtel FIS V Ankerstange M10/A4

Für die Richtigkeit der Angaben wird keine Gewähr übernommen. Diese Angaben ersetzen keine statische Berechnung des Geländers. Technische Änderungen sind vorbehalten. Stand 05/2018
Montageinformationen

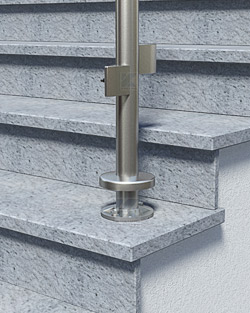

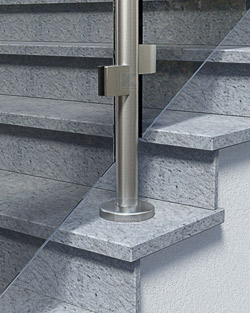

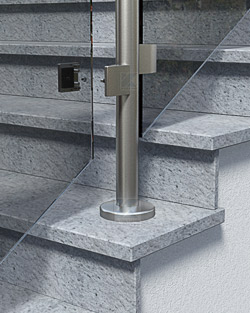

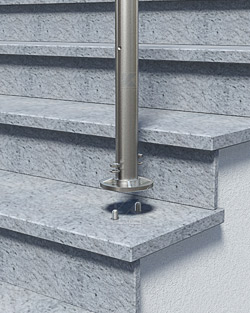

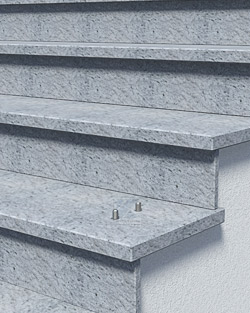

Geländerpfosten Montage aufgesetzt mit Bodenplatte 100 mm - Montageschritt 05Geländerpfosten Montage aufgesetzt mit Bodenplatte 100 mm - Montageschritt 01Geländerpfosten Montage aufgesetzt mit Bodenplatte 100 mm - Montageschritt 02Geländerpfosten Montage aufgesetzt mit Bodenplatte 100 mm - Montageschritt 03Geländerpfosten Montage aufgesetzt mit Bodenplatte 100 mm - Montageschritt 04
Befestigungsbeispiel: Geländer mit Glasfüllung in Glasklemmen

Edelstahl Ronde ø100 mm mit Abdeckrosette zur aufgesetzten Montage von Geländerpfosten



Vorteile
  • einfache Positionierung des Geländerpfostens
  • Versteifungsrippen der Gussronde sorgen für optimalen Halt
  • Pfosten wird rückseitig umlaufend verschweißt
  • Verschraubung kann durch Abdeckrosette verdeckt werden
  • kostengünstige Berfestigungslösung
Nachteile
  • nur geringe Pfostenabstände realisierbar
  • ohne Abdeckrosette kein ansprechendes Aussehen
  • bei aufgesetzter Montage kann Feuchtigkeit in den Untergrund gelangen
Montagehinweise
  • Rondendurchmesser {{konf|Bpl_D1|1|1| mm}}, Bohrungsabstand {{konf|Lkrb|1|1| mm}}, Bohrungsdurchmesser {{konf|Bd|1|1| mm}}
  • der Montageuntergrund bestimmt die Pfostenabstände und muss im Vorfeld bekannt sein
  • die Dübel - bzw. Mörtelauswahl richtet sich nach dem Untergrund und der Stärke des Belages
  • zur Montage werden 2 Stück Gewindeanker M10 empfohlen, es sind jedoch auch Zylinderschrauben oder Sechskantschrauben möglich
  • die Pfosten können zunächst mit dem Handlauf ohne die feste Verankerung aufgebaut werden
  • wenn alles korrekt passt, können die Bohrungen angezeichnet und gebohrt werden
Technische Änderungen vorbehalten. Stand 11/2016
