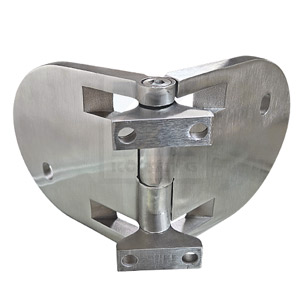

Wandanker für Eckpfosten, verstellbar für seitliche Befestigung - V4A
Artikel-Nr:
723-262-120-31
- Einzelpreis
-
40,15 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Beschreibungstext
Wandanker für Eckpfosten, verstellbar für seitliche Befestigung - V4A
- Artikel-Nummer:
- 723-262-120-31
- Werkstoff-Nr.:
1.4401
- Werkstoff-Bez.:
- X5CrNiMo17-12-2 (V4A - Korrosionswiderstandsklasse III)
- Oberfläche:
geschliffen
- Ausführung:
- große Edelstahl Ankerplatte für Innen- oder Außenecke

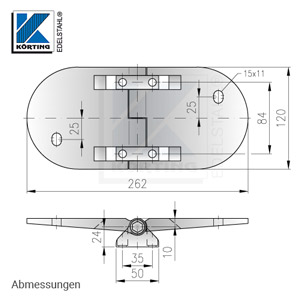

- Maße:
Gesamtbreite 262 mm x Höhe 120 mm, mittig mit Gelenk
2 Befestigungskonsolen 50 x 16 mm für Rohrklemmen- Bohrungen:
Wandanker:
2 Langlöcher 11x15 mm zur Befestigung mit Gewindeankern M10 an der Wand,
Konsolen für Rohrklemmen:
2 Bohrungen ø9 mm im Abstand 35 mm zur Verschraubung der Rohrklemmen mit Zylinderschrauben M8x20 mm- Anschluss:
Verschraubung an der Wand mit Ankerstangen M10,
Verschraubung der Rohrklemmen mit Zylinderschrauben M8x20 mm- Vorteile:

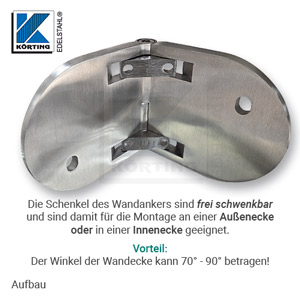

- Durch die gelenkige Verbindung der beiden Ankerplatten ist die Montage sowohl an einer Innenecke als auch an einer Außenecke möglich. Ungenauigkeiten der Ecken können in einem Bereich von 70° bis 90° ausgegelichen werden. Flexible Nutzung der Konsolen zur Verschraubung von Rohrklemmen in verschiedenen Längen und für verschiedene Rohrgrößen.. Die Langlöcher im Wandanker erlauben den Ausgleich von kleinen Ungenauigkeiten der Postion der Befestigungsanker M10.
- Einsatzzweck:
zur seitlichen Montage von Geländerpfosten an Innen- oder Außenecken

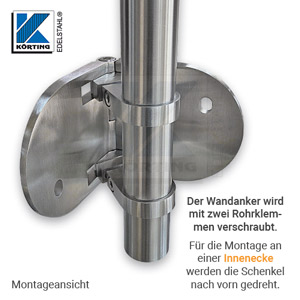

Innenecke: Bohrungsabstand 104 mm

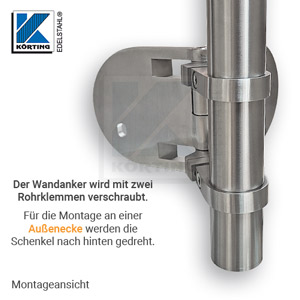

Außenecke: Bohrungsabstand 84 mm- Montageart:
zum Verschrauben an einer Innen- oder Außenecke
- Lieferumfang:

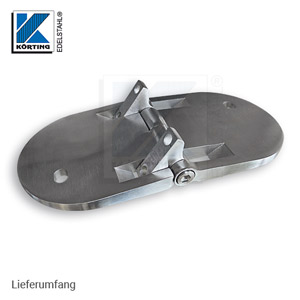

1 Wandanker 262 x 120 mm mit Gelenk, inkl. 2 Konsolen für Rohrklemmen
- Einsatzort:
Außenbereich | Stadt und Industriegebiet
