Handlaufhalter ø25 z. Anschweißen, langes Innenteil & Ronde ø60 - V2A

Unsichtbare Handlaufmontage mit dem Halter 643-901

Dieser Handlaufhalter ist ein sehr schlanker formschöner Halter für Edelstahlhandläufe zum Verschweißen am Rohr. Durch seinen Aufbau stellt er die höherwertigere Variante zu den Haltern dar, welche mit M6 – Schrauben am Handlaufrohr befestigt werden oder welche nur aus einem Teil, d.h. ohne separaten Innenteil, bestehen (zum Beispiel der Halter Art.-Nr. 641-801-14).

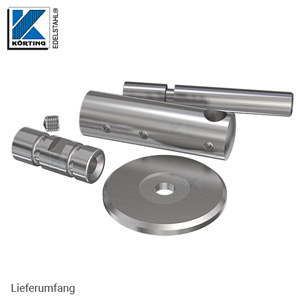

Zum Lieferumfang des Handlaufhalters zur Einpunktbefestigung gehören ein langes massives Innenteil, ein Handlaufträger mit einer großen Arretierungsrille und eine große Auflageronde mit einer Vertiefung. Dieser Edelstahlhandlauf - Halter ermöglicht die unsichtbare Befestigung des Handlaufes an der Wand.
Die Handlaufträger werden am Handlauf vor der Montage im WIG-Schweißverfahren rechtwinklig oder besser entsprechend der Treppenneigung senkrecht am Handlauf angeschweißt.

Zahlreiche Informationen zur richtigen Handlauf Höhe und wie Sie die Handlaufmontage vorbereiten  bzw. ihre Treppe ausmessen können, finden Sie auf unseren Informationsseiten rund um die Handlaufmontage.

Die nachfolgenden Schritte sehen Sie bitte als eine Empfehlung zur Vorgehensweise mit dem Halter 643-901, um den Montageablauf zu optimieren.


Handlaufmontage - Schritt 1 - Bohrpositionen markieren

Gewindestift M8x10 in Innenteil einschrauben

Für die einfache Markierung der Bohrlöcher liefern wir bei diesem Handlaufhalter einen Gewindestift M8x10 mm mit einer Spitze dazu. Dieser Gewindestift wird in die Gewindebohrung des Innenteiles so eingeschraubt, dass die Spitze nach außen zeigt. So kann dieser zum Ankörnen der Bohrung verwendet werden.

Im Anschluss wird der Halter auf die am Handlauf verschweißten Handlaufträger gesteckt und so gedreht, dass er rechtwinklig zum Handlaufrohr ausgerichtet ist und zur Wand schaut. Alle 3 Gewindestifte M5 zur Arretierung des Oberteiles werden angezogen, so dass der Halter fest am verschweißten Handlaufträger montiert ist.

Kleben Sie an die ungefähren Positionen der Handlaufhalter Krebband, um so ihre Wand zu schützen, bzw. damit Sie die Markierung später noch erkennen können.

Haltern Sie nun den Handlauf (evtl. mit zwei Helfern) in der gewünschten Höhe an der Wand an. Durch einen leichten Schlag mit dem Gummihammer auf die Halter erzeugen Sie den Abdruck der genauen Bohrposition an der Wand.

Handlaufmontage - Schritt 2 - Dübel und Befestigungsschrauben setzen

Befestigung entsprechend des Untergrundes wählen

Die Stabilität des Handlaufes hängt vor allem von der richtigen Wahl des Befestigungsmaterials an der Wand ab! Da es sich bei diesem Halter um eine Einpunktbefestigung handelt und deshalb die auftretenden Kräfte nicht auf mehrere Schrauben verteilt werden können, sind nur kleine Halterabstände möglich!
Aus diesen Gründen wäre es sehr fatal, wenn Sie an der Anzahl der Halter sparen!

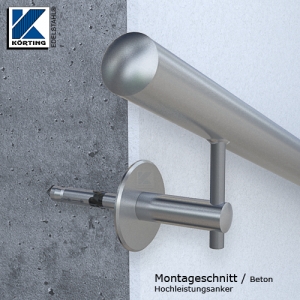

Zur Montage empfehlen wir für diesen Handlaufhalter bei Untergründen aus Beton, Kalksandvollstein, Kalksandlochstein eine Stockschraube M8x100 in Verbindung mit einem Duopower 10x80,
alternativ können Sie auch einen Innengewindeanker Ø12 x 125 mm / Gewinde M8x25 mm (Art.-Nr. 623-901-30) einkleben und mit einem Gewindestift M8x50 mm verschrauben.

In Holzbalken kann mit einer Stockschraube M8x80 mm verschraubt werden.

Bei der Montage an Metallprofilen wird ein Gewinde M8 benötigt oder Sie verschrauben von hinten direkt in die Gewindebohrung des Innenteiles.

Handlaufmontage - Schritt 3 - Halterinnenteile montieren

Auflageronde und Innenteil verschrauben

Sind alle Dübel und Stockschrauben montiert, verschrauben Sie die Auflageronden ø60 mm und die Innenteile des Halters fest an der Wand. Überprüfen Sie dabei auch die Lage aller Halter zueinander, da die Bohrungen der Oberteile nur eine kleine Toleranz besitzen.

Die Ronde hat eine Vertiefung von 1 mm entsprechend des Durchmessers vom Oberteil des Halters. So wird sichergestellt, dass die Ronde nicht verrutscht und mittig zum Halter ausgerichtet bleibt.
Der relativ große Durchmesser von 60 mm sorgt für ein gute Auflage und eine Verbesserung der statischen Werte für die Halterabstände, sie sollte also an allen weichen Untergründen immer mit montiert werden!

Das Innenteil hat eine durchgehende Bohrung mit einem Gewinde M8. So sind in der Länge variierende Gewindeenden (bis max. 48-50 mm) kein Problem. Zur Montage benötigen Sie einen Maulschlüssel 13 mm.

Bitte denken Sie daran nur Werkzeug aus Edelstahl zu verwenden, Stahlwerkzeuge können zu Korrosion führen!

Handlaufmontage - Schritt 4 - Halteroberteile aufstecken

Handlaufhalter-Oberteil aufstecken

Jetzt können Sie die Halteroberteile auf die Innenteile aufstecken und mit den Stiftschrauben zunächst nur leicht befestigen.

Genau hier liegt der Unterschied zu anderen Haltern! Die Bohrungen der Oberteile können jetzt entsprechend der Stellung der Handlaufträger ausgerichtet werden, während die Innenteile fest an der Wand verbleiben.
(Wenn der Halter aus nur einem Teil besteht, muss er zum genauen Ausrichten evtl. wieder zurück gedreht werden, so dass er nicht mehr fest an der Wand sitzt und ein Luftspalt entsteht!)

Handlaufmontage - Schritt 5 - Handlauf einstecken

Handlaufträger in die Halter stecken

Achten Sie zunächst darauf, dass die "schöne Seite" der Halter in eine Richtung gedreht ist (die Stiftschrauben also immer auf der gleichen Seite stehen).
Wir empfehlen, dass die Schrauben nach hinten zeigen, wenn man die Treppe hinauf geht. (auf unseren Bildern ist dies zum Zweck der Erklärung umgekehrt)

Nehmen Sie den Handlauf, bei längeren Handläufen am besten zu zweit, und stecken die Handlaufträger in die Bohrungen der Halter. Gehen Sie dabei sehr sorgfältig vor, da die Fertigungstoleranzen beider Teile bewusst klein gehalten sind. So wird eine noch größere Stabilität des gesamten Handlaufes erreicht.

Ziehen Sie dabei zunächst die Schrauben an den Bohrungen an. Die großen Arretierungsrillen und die längeren Stiftschrauben sorgen dafür, dass der Handlauf nicht nach unten rutschen kann.

Handlaufmontage - Schritt 6 - Handlauf reinigen

zum Abschluss alle Gewindestifte fest anziehen

Achten Sie darauf, dass alle Handlauf-Oberteile bis nach hinten an die Auflageronde geschoben sind und ziehen dann alle Stiftschrauben fest an. Damit ist die Montage ihres neuen Edelstahlhandlaufes beendet!

Zum Abschluss der Handlaufmontage reinigen die Edelstahloberfläche mit einem feuchten Tuch und etwas Spülmittel, um so die "Montagefinger" wieder zu entfernen.

Die in unserem Hause gefertigten Edelstahl Handläufe haben eine sehr fein geschliffene Oberfläche (Korn 600), so haben in Zukunft Schmutzablagerungen nur eine geringe Angriffsfläche.

Sie sollten den Edelstahlhandlauf jedoch ein - bis zwei Mal im Jahr mit einem feuchten Lappen reinigen und trocken nachwischen.
