Halter-Endbogen - rechts, f.LED-Kabelführung & Nutrohr ø42,4 mm - V2A
- Einzelpreis
-
126,52 EUR / Stück
inkl. 19% MwSt. zzgl. Versand
Staffelpreise
ab 5 Stück | 123,07 EUR/Stück |
Größere Mengen bitte anfragen.
Beschreibungstext
- Artikel-Nummer:
- 643-618-14
- Werkstoff-Nr.:
1.4301
- Werkstoff-Bez.:
- X5CrNi18-10 (V2A - Korrosionswiderstandsklasse II)
- Oberfläche:
Edelstahlrohr geschliffen
Edelstahlronde roh, mit seitlichen Nut für Gummiring
Handlaufträger Korn 600 geschliffen
Abdeckrosette umlaufend Korn 600 geschliffen- Ausführung:
- Bogen zur Wand - mehr Platz für Kabelanschluss
- - Handlaufhalter mit der Ronde verschweißt
- Rohrverbinder mit dem Rohrbogen verschweißt
- Halter umlaufend mit dem Handlaufrohr verschweißt - Maße:

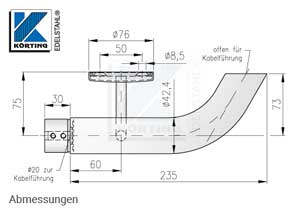

Rohrbogen ø42,4 mm, 205 mm lang,
Bogenende offen, endet 2 mm vor der Wand
linksseitiger Bund 30 mm zur Aufnahme von Nutrohr ø42,4x1,5 mm
Halter-Ronde ø72x5 mm
Handlaufträger ø12 mm, Schenkel 75x50 mm 90° gebogen
Abdeckrosette ø76x12 mm- Bohrungen:
Innengewinde M6 zur Arretierung des Nutrohres
Rohrverbinder Bohrung ø20 mm zur Kabelführung
Halter-Ronde mit 2 Senkbohrungen ø8,5 mm von vorn, Lochabstand 50 mm- Anschluss:
an Nutrohr ø42,4x1,5 mm
- Einsatzzweck:
- linkes LED-Handlauf-Ende zur:
- stabilen Wandbefestigung des Handlaufes
- unsichtbaren Kabelzufuhr durch den Handlaufbogen
- einfachen Montage des Nutrohres mit montiertem LED-Profil - Vorteil:
- mehr Spieraum bei der Kabelzufuhr aus der Wand heraus
- Montageart:
zum Verschrauben an der Wand und zum Einschieben und vollflächigem Verkleben des Nutrohres
- Lieferumfang:
1 Handlaufhalter-Endbogen - rechts - verschweißt
1 Gummiring (auf der Halter-Ronde montiert)
1 Abdeckrosette ø 76x12 mm (aufgefädelt)- Hersteller:
Körting EDELSTAHL®
- Einsatzort:
- Wohnbereich innen / ländlicher Außenbereich bei geringer Schadstoffbelastung, jedoch nicht im Küsten- und Schwimmbadbereich
- Widerrufsrecht:
Dieser Handlaufhalter wird ausschließlich auftragsbezogen hergestellt. Bitte beachten Sie, dass für Produkte, welche auf die persönlichen Bedürfnisse der Kunden angefertigt werden, kein Widerrufsrecht besteht. (BGB §312g) Dies gilt auch für alle Einzelkomponenten, welche für die Montage und beziehungsweise Funktion des Halters erforderlich sind.
LED-Handlauf Montagevariante
LED-Handlauf Montagevariante 3
Die Abbildung zur Montagemöglichkeit 3 zeigt eine Übersicht der zur Montage notwendigen Zubehörteile für die Ausführung eines LED-Wandhandlaufes mit zur Wand gebogenen Enden Art.-Nr. 643-616-14 (links) und Art.-Nr. 643-618-14 (rechts).
* der Halterabstand sollte max. 1000 mm betragen
Der Vorteil dieser Variante liegt in der Realisierung der Zuleitung.
Diese kann vor Ort wesentlich einfacher umgesetzt werden, weil der Kabelaustritt aus der Wand nicht zwischen den Befestigungsbohrungen einer Wandplatte positioniert werden muss.
Auch ein stärkeres Zuleitungskabel ist kein Problem, da die Bohrung zur Durchführung 20 mm beträgt. Welchen Querschnitt das Zuleitungskabel haben sollte, hängt vom verwendeten Netzteil und von der Kabellänge zwischen LED-Profil und Netzteil ab. Informieren Sie sich in der Übersicht zur Netzteilempfehlung.
Sollten die End- und Mittelstücken nur verklebt werden, empfehlen wir den Halterabstand nicht größer als 1000 mm zu wählen.
Bei dieser Montagevariante werden sowohl das Nutrohr, als auch das LED-Profil, an den Mittelstücken Art.-Nr. 643-617-14 unterbrochen. Sie benötigen dafür für jedes Mittelstück zwei Spleißstifte und ein Verbindungskabel Art.-Nr. 861-008-00. Dieses Kabel kann durch die Bohrung im Mittelstück geführt werden.
